Замена сенсора касания Alldaymall A88X

С помощью пластикового инструмента для вскрытия аккуратно разъедините корпус устройства. Обойдите по периметру весь корпус и аккуратно разместите две панели рядом друг с другом.

После разделения панелей обращайте внимание на динамик на задней панели, так как его провод достаточно короткий.

При разделении панелей следите за кнопкой питания и регулятором громкости, они могут выскочить из гнезд.

Возьмите динамик за боковые стороны пальцами или пинцетом и медленно начните извлекать его из задней панели.

При снятии динамика следите, чтобы провода ни в коем случае не были отключены.

После извлечения динамика отложите заднюю панель в сторону.

Осторожно отделите провод динамика от ленты и начните снимать ленту вверх.

Снимаемая лента закрывает ряд соединений на плате. Будьте особенно внимательны, чтобы не оборвать ни одно из них.

С помощью пинцета начинайте отделять ленту вниз от задней панели.

Оттяните ленту от пучка проводов, находящегося под ней.

Изолируйте провод, идущий от динамика к плате.

Отпаять провода динамика от платы.

Используя нейлоновую лопатку, аккуратно подведите её под аккумулятор и отделите его от панели под ним.

После отделения аккумулятора от панели положите его лицевой стороной вниз на само устройство.

В процессе снятия постоянно следите за проводами аккумулятора и не допускайте их повреждения.

Отпаять провода, соединяющие аккумулятор с платой.

С помощью пинцета начните снимать ленту, закрывающую ленточный кабель на плате.

С помощью пинцета начните отдирать антенну от металлической панели.

Продолжайте работу вниз, пока антенна полностью не будет снята.

Будьте осторожны, чтобы не деформировать антенну и не оборвать её соединение.

С помощью пинцета снимите ленту, фиксирующую камеры к задней панели.

Используя пластиковый инструмент для вскрытия, поднимите защёлку разъёма ленточного кабеля.

С помощью пинцета извлеките блок камеры из его посадочного места и из разъёмов.

Используйте пластиковый инструмент для вскрытия, чтобы вынуть чёрные фиксирующие выступы по обеим сторонам разъёма ленточного кабеля.

С помощью пинцета извлеките ленточный кабель из разъёма.

Теперь на левом ленточном кабеле с помощью пластикового инструмента для вскрытия выньте чёрные фиксирующие выступы по обеим сторонам разъёма.

С помощью пинцета извлеките ленточный кабель из разъёма.

Отпаять провода, соединяющие подсветку с платой.

Используя биту PH0, открутите три винта длиной 3 мм, крепящие плату к задней панели.

Аккуратно приподнимите плату из её посадочного места.

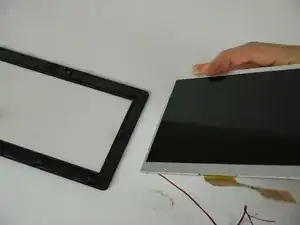

Осторожно отожмите скобы, удерживающие сенсор касания на ЖК-экране.

Не сгибайте сенсор касания слишком сильно, он может разбиться.

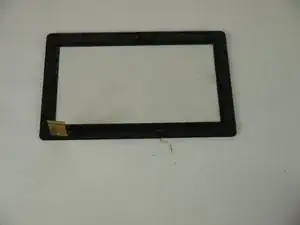

Отложите ЖК-экран в сторону.
