Замена задней камеры Samsung Galaxy Note 10.1 2014
В этом руководстве показано, как заменить камеру в вашем Samsung Galaxy Note 10.1 2014 года выпуска.
Шаг 1
Используя нейлоновую лопатку или пластиковый инструмент для вскрытия вдоль краёв экрана, отделите заднюю крышку от устройства.
Если возможно, используйте чёрную нейлоновую лопатку для более аккуратного отделения.
Шаг 2
Снимите три винта 3 мм в верхнем правом углу устройства отверткой Phillips PH000.
Снимите один винт 3 мм в верхнем левом углу устройства тем же способом.
Шаг 3
Снимите серый резиновый элемент.
Используйте лопатку или ноготь, чтобы отсоединить синий антенный кабель от материнской платы.
Снимите правый динамик.
Шаг 4
Снимите модули громкоговорителей, расположенные возле мест, откуда были удалены винты, используя чёрную нейлоновую лопатку.
Это чёрные детали в верхних левом и правом углах устройства с металлическими квадратиками посередине.
Шаг 5
Положите палец на тонкую чёрную планку в конце ленты шлейфа и отогните каждую из них вверх.
Осторожно оттяните ленту аккумулятора от планки. Повторите процесс для второго шлейфа.
Шаг 6
Снимите шесть винтов 3 мм вокруг аккумулятора отверткой Phillips PH000.
Шаг 7
Поднимите аккумулятор снизу и подведите под него чёрную нейлоновую лопатку.
С помощью чёрной нейлоновой лопатки отсоедините разноцветные провода от остальной части устройства.
Шаг 8
Отключите все кабели на материнской плате.
См. наш гайд по разъёмам для помощи в безопасном отсоединении различных типов разъёмов.
Шаг 9
Используйте чёрную нейлоновую лопатку, чтобы осторожно приподнять материнскую плату от рамки.
Снимите материнскую плату.
Шаг 10

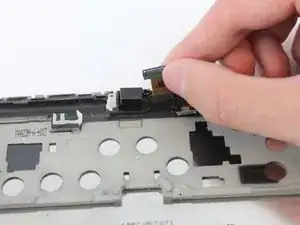

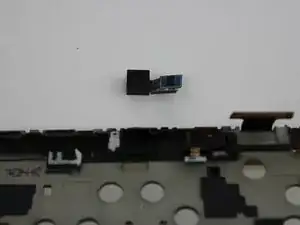

Отключите модуль камеры от материнской платы.
Модуль камеры имеет форму буквы «Г».
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
