Замена разъёма зарядки Samsung Galaxy Note 10.1 2014

Это руководство покажет, как заменить разъём зарядки в вашем Samsung Galaxy 10.1, издание 2014 года.

Шаг 1

Используя нейлоновую лопатку или пластиковый инструмент для вскрытия, проведите по краям экрана и отделите заднюю крышку от устройства.

По возможности используйте чёрную нейлоновую лопатку для более бережного отделения.

Поместите палец на тонкую чёрную планку в конце ленточного кабеля и откиньте каждый разъём вверх.

Осторожно потяните ленточный кабель аккумулятора от планки. Повторите этот процесс для второго ленточного кабеля.

Снимите шесть винтов длиной 3 мм вокруг аккумулятора с помощью крестообразной отвертки PH000.

Подденьте аккумулятор снизу и разместите чёрную нейлоновую лопатку под аккумулятором.

Используйте чёрную нейлоновую лопатку, чтобы отсоединить разноцветные провода от остальной части устройства.

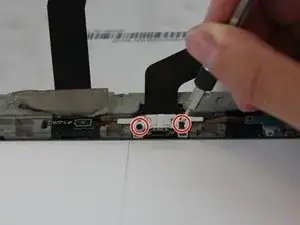

С помощью отвертки PH000 снимите два чёрных винта длиной 3 мм в нижней части устройства.

После отсоединения двух синих электронных разъёмов отогните металлическую часть разъёма питания с помощью чёрной нейлоновой лопатки.

Также убедитесь, что вы отсоединили другой конец ленточного кабеля, отодвинув тонкую чёрную металлическую планку назад.

Для обратной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
