Замена материнской платы Nexus 7

На следующих шагах Вы будете освобождать защёлки (выделены красным) по периметру задней панели Nexus 7.

При открытии защёлок не прилагайте чрезмерных усилий. Они легко ломаются.

Аккуратно вставьте пластиковое разъединительное приспособление в верхнюю часть Nexus 7 между задней панелью и передней панелью.

Осторожно проведите пластиковым разъединительным приспособлением вдоль верхнего края, чтобы открыть заднюю панель от передней панели Nexus 7.

Вставьте пластиковое разъединительное приспособление между задней и передней панелями вблизи кнопки питания и отогните заднюю панель в нескольких точках вдоль правого края Nexus 7.

Отогните заднюю панель вдоль левого края, используя метод, описанный на предыдущих шагах.

Осторожно поднимите и снимите заднюю панель с передней панели устройства.

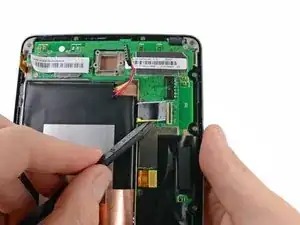

Используя кончик лопатки, нажмите сначала на одну сторону, затем на другую, чтобы «вытолкнуть» кабель аккумулятора прямо из его разъёма на материнской плате.

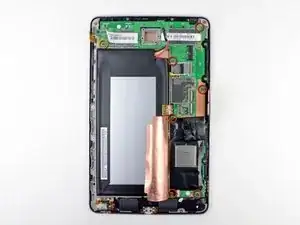

Отклейте медную ESD-защиту, покрывающую нижнюю часть материнской платы.

Не пытайтесь полностью удалить медную защиту, так как она всё ещё прикреплена под аккумулятором.

Если Вы заменяете только разъём micro-USB, нет необходимости отклеивать медный радиатор, как показано на фото — динамик можно просто отвести в сторону после снятия винтов. Если динамик будет заменяться, отклейте только нижний угол, чтобы открыть разъём динамика. Остальную часть радиатора трогать не нужно.

Используя кончик лопатки, выведите кабель динамика прямо из его разъёма на материнской плате.

Отклейте наклейку, закрывающую разъём ZIF кнопок питания и громкости.

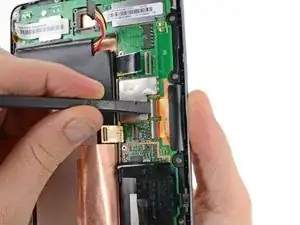

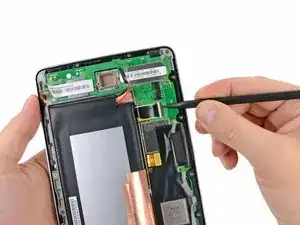

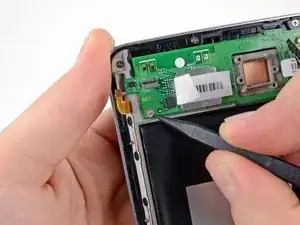

Используйте кончик лопатки, чтобы аккуратно поднять фиксирующую защёлку разъёма ZIF ленточного кабеля кнопок питания и громкости.

Убедитесь, что Вы поднимаете именно фиксирующую защёлку, а не сам разъём.

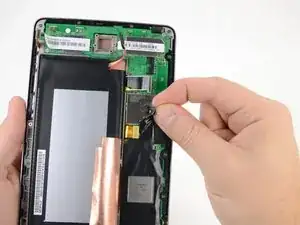

Используйте кончик лопатки, чтобы вытащить ленточный кабель кнопок питания и громкости прямо из его разъёма.

Аккуратно отклейте ленту, покрывающую разъём ленточного кабеля платы ввода-вывода на материнской плате.

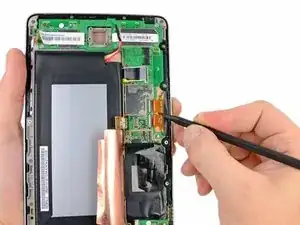

Используйте кончик лопатки, чтобы аккуратно поднять фиксирующую защёлку разъёма ZIF ленточного кабеля данных ввода-вывода.

Убедитесь, что Вы поднимаете именно фиксирующую защёлку, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить ленточный кабель данных ввода-вывода прямо из его разъёма.

Отклейте ленту, покрывающую разъёмы кабелей дисплея и цифрового преобразователя.

Полностью удалять ленту не обязательно, но полезно загнуть её обратно, чтобы не мешала.

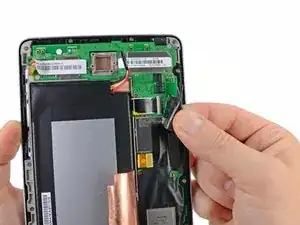

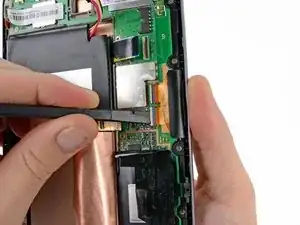

Используйте плоский конец лопатки, чтобы отсоединить кабель данных дисплея, аккуратно подняв его прямо вверх от разъёма на материнской плате.

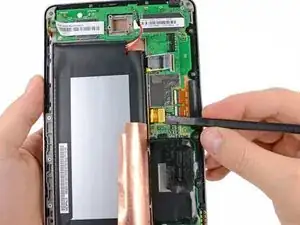

Используйте плоский конец лопатки, чтобы аккуратно поднять фиксирующие защёлки разъёмов ZIF ленточного кабеля цифрового преобразователя.

Убедитесь, что Вы поднимаете именно фиксирующие защёлки, а не сами разъёмы.

Используйте кончик лопатки, чтобы вытащить ленточный кабель цифрового преобразователя прямо из его разъёма.

Используйте кончик лопатки для удаления наклеек гарантийной пломбы.

Удалите следующие винты, крепящие материнскую плату к металлической раме:

Шесть серебристых винтов Phillips длиной 3,25 мм

Один чёрный винт Phillips длиной 2,23 мм

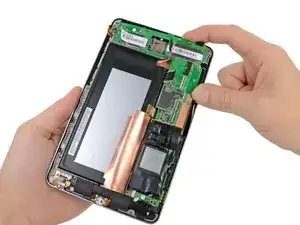

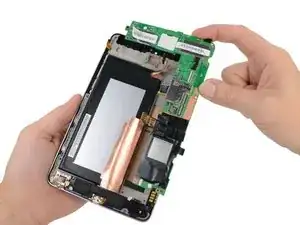

Осторожно поднимите сборку материнской платы из корпуса Nexus 7, следя за тем, чтобы не зацепить кабели.

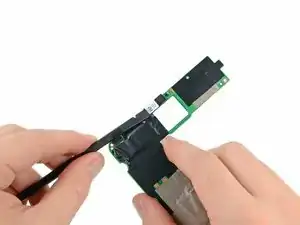

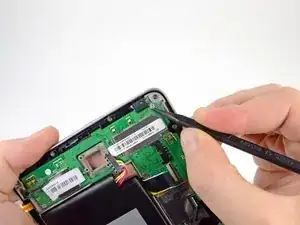

Используйте плоский конец лопатки, чтобы отсоединить фронтальную камеру прямо от её разъёма на материнской плате.

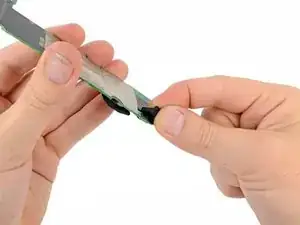

Аккуратно извлеките верхний микрофон, потянув его прямо вверх из разъёма.

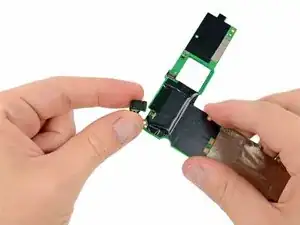

Аналогичным образом удалите резиновую прокладку нижнего микрофона с материнской платы.

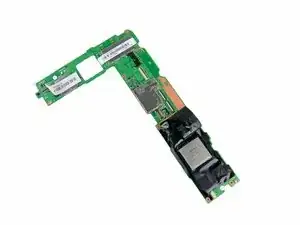

Остаётся материнская плата.
