Замена экрана Samsung Galaxy Note 10.1 2014

Используя нейлоновую лопатку или пластиковый инструмент для вскрытия вдоль кромок экрана, отделите заднюю крышку от корпуса устройства.

По возможности используйте чёрную нейлоновую лопатку для более бережного отделения.

Поместите палец на тонкую чёрную планку в конце ленты-разъёма и переверните каждую защёлку вверх.

Аккуратно оттяните ленту-разъёма аккумулятора от планки. Повторите этот процесс для второй ленты-разъёма.

Снимите шесть винтов 3 мм вокруг аккумулятора крестовой отвёрткой Phillips PH000.

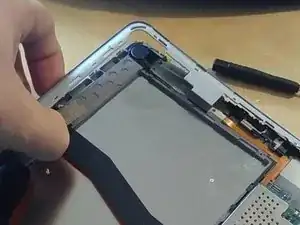

Поднимите аккумулятор снизу и подведите под него чёрную нейлоновую лопатку.

Используйте чёрную нейлоновую лопатку, чтобы отсоединить разноцветные провода от остальной части устройства.

Снимите три винта 3 мм в правой верхней части устройства крестовой отвёрткой PH000.

Снимите один винт 3 мм в левой верхней части устройства тем же способом.

Снимите серый резиновый элемент.

Используйте лопатку или ноготь, чтобы отсоединить синий антенный кабель от материнской платы.

Снимите правый динамик.

С помощью чёрной нейлоновой лопатки снимите модули громкоговорителей, расположенные там, где были удалены винты.

Это чёрные детали в верхних левых и правых углах устройства с металлическими квадратиками посередине.

Отсоедините модуль камеры от материнской платы.

Модуль камеры имеет форму буквы «Г».

Отключите все кабели на материнской плате.

См. наше руководство по разъёмам для помощи по безопасному отключению различных типов разъёмов.

Используйте чёрную нейлоновую лопатку, чтобы аккуратно приподнять материнскую плату от рамы.

Снимите материнскую плату.

Снимите среднюю рамку, оттянув её.

Следуйте показанному на TechGuru.gr

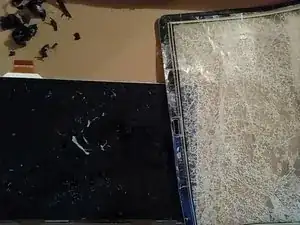

Экран может треснуть, остерегайтесь осколков стекла. Рекомендуется прикрыть экран тканью.

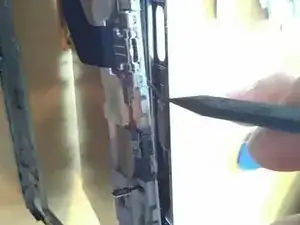

Кнопки приклеены к раме, аккуратно приподнимите экран.

Осторожно отсоедините кабель, соединяющий кнопки.

Сотрите клей пальцами.

Удалите остатки с помощью средства для снятия макияжа или аналогичного средства.
