Замена материнской платы Samsung Galaxy Note 10.1 2014

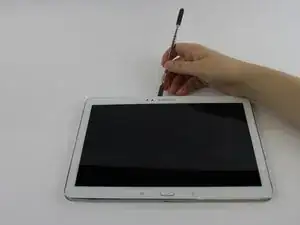

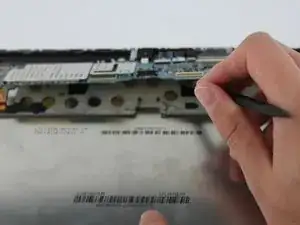

С помощью нейлоновой лопатки или пластикового инструмента для вскрытия отделите заднюю крышку устройства по краям экрана.

Если возможно, используйте черную нейлоновую лопаточку для более бережного отделения.

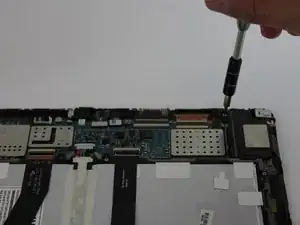

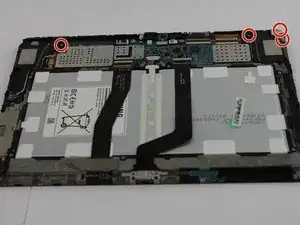

Отверните три 3 мм винта в верхней правой части устройства отверткой Phillips PH000.

Отверните один 3 мм винт в верхней левой части устройства тем же инструментом.

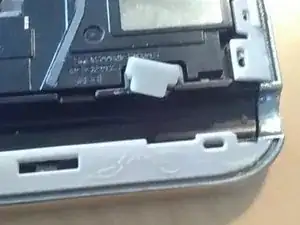

Снимите серый резиновый элемент.

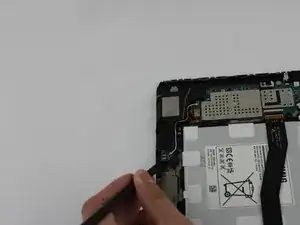

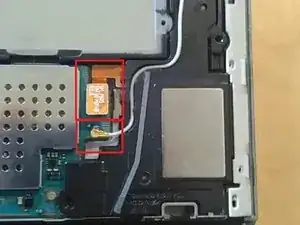

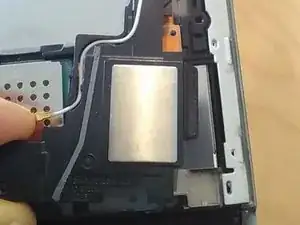

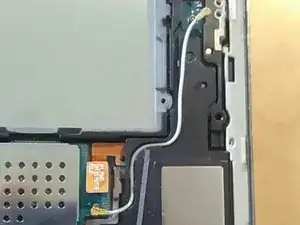

Используя лопаточку или ноготь, отсоедините синий антенный кабель от материнской платы.

Снимите правый динамик.

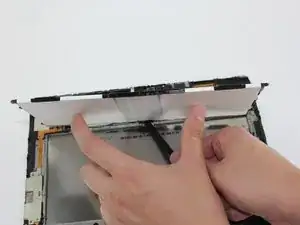

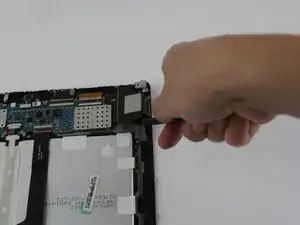

С помощью черной нейлоновой лопаточки снимите модули громкоговорителей, расположенные в местах, где вы откручивали винты.

Это черные детали в верхних левом и правом углах устройства с металлическими квадратиками посередине.

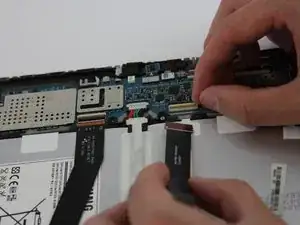

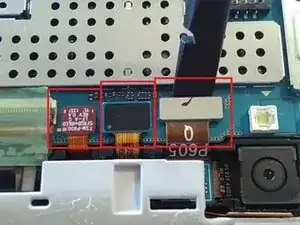

Поместите палец на тонкую черную планку на конце лентового кабеля и отогните каждую защелку вверх.

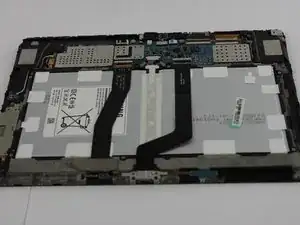

Осторожно потяните лентовый кабель батареи от планки. Повторите процедуру для второго лентового кабеля.

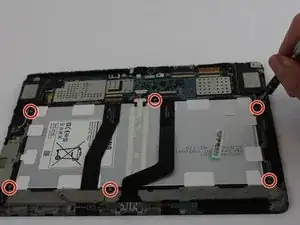

Отверните шесть 3 мм винтов вокруг батареи отверткой Phillips PH000.

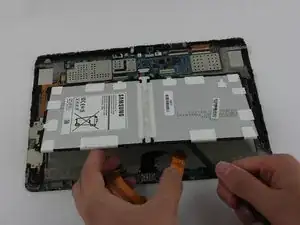

Подденьте батарею снизу и поместите черную нейлоновую лопаточку под батарею.

С помощью черной нейлоновой лопаточки отсоедините разноцветные провода от остальной части устройства.

Отключите все кабели на материнской плате.

Смотрите наше руководство по разъемам, чтобы узнать, как безопасно отключать различные типы разъёмов.

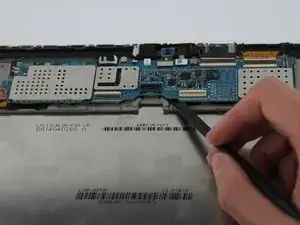

С помощью черной нейлоновой лопаточки аккуратно приподнимите материнскую плату от корпуса.

Снимите материнскую плату.
