Замена фронтальной камеры Nexus 7

На следующих шагах Вы освободите защёлки (выделены красным цветом), расположенные по периметру задней панели Nexus 7.

Не прилагайте чрезмерных усилий при разъединении защёлок. Они могут легко сломаться.

Аккуратно вставьте пластиковую инструмент под верхнюю часть Nexus 7, между задней панелью и передней панелью.

Осторожно протяните пластиковый инструмент вдоль верхнего края, чтобы отогнуть заднюю панель от передней панели Nexus 7.

Вставьте пластиковый инструмент между задней панелью и передней панелью рядом с кнопкой питания и отогните заднюю панель в нескольких точках вдоль правого края Nexus 7.

Отогните заднюю панель от левого края, используя метод, описанный на предыдущих шагах.

Осторожно поднимите и снимите заднюю панель с передней панели.

Кончиком лопатки нажмите сначала на одну сторону, затем на другую, чтобы «вытолкнуть» кабель батареи прямо из его разъёма на материнской плате.

Отогните медный экран защиты от электростатики, закрывающий нижнюю часть материнской платы.

Не пытайтесь полностью удалить медный экран, так как он по-прежнему прикреплён под батареей.

Если Вы просто заменяете порт зарядки micro-USB, нет необходимости отгибать медный радиатор, как на фото; звуковую панель можно просто отвести в сторону после откручивания. Если Вы заменяете динамики, отогните только нижний угол, чтобы открыть разъём динамика. Остальную часть экрана радиатора не трогайте.

Кончиком лопатки вытолкните кабель динамика прямо из его разъёма на материнской плате.

Отклейте этикетку, закрывающую разъём ZIF кнопок питания и регулировки громкости.

Кончиком лопатки аккуратно поднимите фиксирующую защёлку разъёма ZIF ленточного кабеля кнопок питания и громкости.

Убедитесь, что Вы поднимаете именно фиксирующую защёлку, а не сам разъём.

Кончиком лопатки вытяните ленточный кабель кнопок питания и громкости прямо из его разъёма.

Аккуратно отклейте клейкую ленту, закрывающую разъём ленточного кабеля платы ввода-вывода на материнской плате.

Кончиком лопатки аккуратно поднимите фиксирующую защёлку разъёма ZIF ленточного кабеля данных ввода-вывода.

Убедитесь, что Вы поднимаете именно фиксирующую защёлку, а не сам разъём.

Кончиком лопатки вытяните ленточный кабель данных ввода-вывода прямо из его разъёма.

Отклейте клейкую ленту, закрывающую разъёмы кабелей дисплея и цифровизатора.

Полностью удалять ленту не обязательно, но полезно загнуть её назад, чтобы она не мешала.

Плоским концом лопатки отогните кабель дисплея вверх, отсоединяя его от разъёма на материнской плате.

Плоским концом лопатки аккуратно поднимите фиксирующие защёлки разъёмов ZIF ленточного кабеля цифровизатора.

Убедитесь, что Вы поднимаете именно фиксирующие защёлки, а не сами разъёмы.

Кончиком лопатки вытяните ленточный кабель цифровизатора прямо из его разъёма.

Кончиком лопатки удалите стикеры гарантийных пломб.

Выкрутите следующие винты, крепящие материнскую плату к металлической раме:

Шесть серебристых винтов Phillips длиной 3,25 мм

Один чёрный винт Phillips длиной 2,23 мм

Осторожно поднимите сборку материнской платы из Nexus 7, следя за тем, чтобы не зацепить кабели.

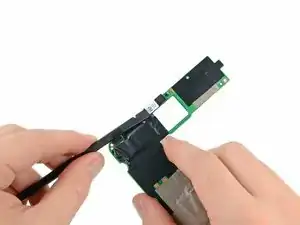

Плоским концом лопатки подденьте фронтальную камеру и поднимите её прямо вверх, отсоединив от разъёма на материнской плате.
