Замена кабеля I/O в сборе на Nexus 7

На следующих шагах вы освободите защёлки (выделены красным) по периметру задней панели Nexus 7.

Не применяйте чрезмерную силу при поддевании защёлок. Их легко сломать.

Осторожно вставьте пластиковый инструмент для открывания у верхней части Nexus 7 между задней панелью и передним модулем.

Аккуратно проведите пластиковой лопаткой вдоль верхнего края, чтобы отщёлкнуть заднюю панель от переднего модуля Nexus 7.

Вставьте пластиковый инструмент между задней панелью и передним модулем рядом с кнопкой питания и подденьте в нескольких местах вдоль правого края Nexus 7.

Подденьте заднюю панель вдоль левого края, используя метод, описанный в предыдущих шагах.

Аккуратно приподнимите и снимите заднюю панель с переднего модуля.

Используя наконечник лопатки, сначала нажмите с одной стороны, затем с другой, чтобы «пройти» кабель батареи прямо из разъёма на материнской плате.

Отогните медную экранирующую фольгу заземления, покрывающую нижнюю часть материнской платы.

Не пытайтесь полностью снимать медное покрытие, так как оно всё ещё прикреплено под батареей.

Если вы просто заменяете micro‑USB разъём зарядки, нет необходимости отгибать медный радиатор, как на фото — динамическую сборку можно просто отвести в сторону после откручивания. Если динамики подлежат замене, отогните нижний угол, чтобы получить доступ к разъёму динамика. Остальную часть радиаторной фольги не трогайте.

Используя наконечник лопатки, вытолкните кабель динамика прямо из его разъёма на материнской плате.

Снимите следующие винты, закрепляющие сборку динамика к модулю дисплея:

Два чёрных винта Phillips 4,25 мм

Один серебристый винт Phillips 3,2 мм

Поднимите и извлеките сборку динамика из Nexus 7.

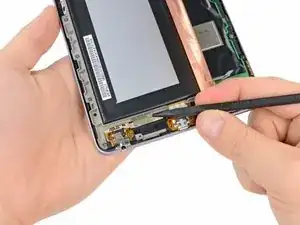

С помощью наконечника лопатки оторвите тканевую ленту, закрывающую разъём для наушников и кабель I/O в сборе.

Нет необходимости полностью снимать ленту. Отогните её столько, чтобы лента приклеивалась только к ленточному кабелю, а не к металлической раме.

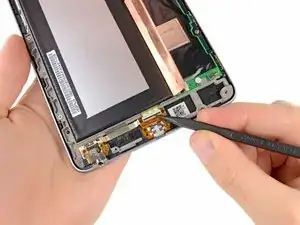

Используйте наконечник лопатки, чтобы отвести вверх фиксирующую защёлку в ZIF‑разъёме ленточного кабеля I/O.

Убедитесь, что вы подрываете именно подвижную фиксирующую защёлку, а не сам разъём. Подвижная защёлка — это чёрная деталь, которая легко откидывается лопаткой.

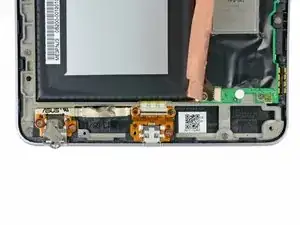

Снимите следующие винты, закрепляющие кабель I/O в сборе к Nexus 7:

Три серебристых винта Phillips 3,2 мм

Два чёрных винта Phillips 2,3 мм

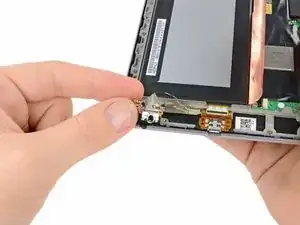

Не натягивая кабель и учитывая возможную ленту, всё ещё удерживающую кабель, аккуратно приподнимите разъём для наушников со штифтов установки.

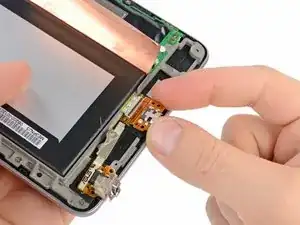

Аналогичным образом приподнимите micro‑USB порт со штифтов крепления.

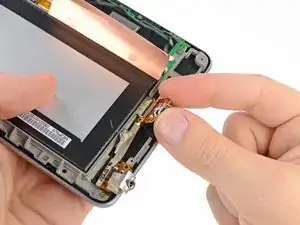

Поднимите и извлеките кабель I/O в сборе из Nexus 7.
