Замена верхнего микрофона Nexus 7

На следующих шагах вы освободите защёлки (выделены красным) по периметру задней панели Nexus 7.

Не применяйте чрезмерную силу при поддевании защёлок. Они легко ломаются.

Аккуратно вставьте пластиковый инструмент для вскрытия возле верхней части Nexus 7 между задней панелью и передним модулем.

Осторожно проведите пластиковым инструментом вдоль верхнего края, чтобы отжать заднюю панель от переднего модуля Nexus 7.

Вставьте пластиковый инструмент между задней панелью и передним модулем рядом с кнопкой питания и приподнимайте в нескольких точках вдоль правого края Nexus 7.

Приподнимите заднюю панель вдоль левого края, используя метод, описанный в предыдущих шагах.

Аккуратно приподнимите и снимите заднюю панель с переднего модуля.

Используя кончик лопатки, надавите сначала с одной стороны, затем с другой, чтобы «пройти» кабель батареи и вытащить его прямо из разъёма на плате.

Отогните медную ЭМС-экрановку, покрывающую нижнюю часть материнской платы.

Не пытайтесь полностью снять медную экрановку, так как она всё ещё прикреплена под батареей.

Если вы просто заменяете микропорт зарядки micro USB, нет необходимости отгибать медный радиатор, как на фото — динамический модуль можно просто отвести в сторону после откручивания. Если требуется заменить динамики, отогните нижний угол, чтобы получить доступ к разъёму динамика. Остальную часть экрановки оставьте на месте.

Используя кончик лопатки, вытолкните кабель динамика прямо из его разъёма на материнской плате.

Отогните наклейку, закрывающую ZIF-разъём ленточного кабеля кнопок питания и громкости.

Используйте кончик лопатки, чтобы аккуратно откинуть фиксирующий язычок ZIF-разъёма ленточного кабеля кнопок питания и громкости.

Убедитесь, что вы откидываете фиксирующий язычок, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить ленточный кабель кнопок питания и громкости прямо из разъёма.

Аккуратно отогните клейкую ленту, закрывающую разъём ленточного кабеля платы ввода-вывода на материнской плате.

Используйте кончик лопатки, чтобы аккуратно откинуть фиксирующий язычок ZIF-разъёма ленточного кабеля платы ввода-вывода.

Убедитесь, что вы откидываете фиксирующий язычок, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить ленточный кабель платы ввода-вывода прямо из разъёма.

Отогните клейкую ленту, закрывающую разъёмы кабелей дисплея и дигитайзера.

Нет необходимости полностью удалять клей — удобно отогнуть его назад, чтобы он не мешал.

Используйте плоский конец лопатки, чтобы поддеть кабель данных дисплея и вытащить его прямо из разъёма на материнской плате.

Используйте плоский конец лопатки, чтобы аккуратно откинуть фиксирующие язычки ZIF-разъёмов ленточных кабелей дигитайзера.

Убедитесь, что вы откидываете фиксирующие язычки, а не сами разъёмы.

Используйте кончик лопатки, чтобы вытащить ленточный кабель дигитайзера прямо из разъёма.

Используйте кончик лопатки, чтобы снять гарантийные наклейки.

Удалите следующие винты, крепящие материнскую плату к металлической раме:

Шесть серебристых винтов Phillips 3,25 мм

Один чёрный винт Phillips 2,23 мм

Аккуратно поднимите сборку материнской платы из Nexus 7, следя за тем, чтобы кабели не застряли.

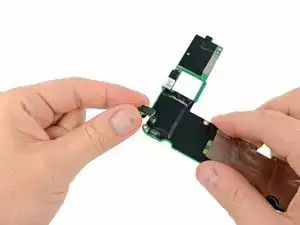

Аккуратно потяните верхний микрофон прямо вверх, чтобы вынуть его из разъёма на обратной стороне материнской платы.
