Замена блока динамиков Nexus 7

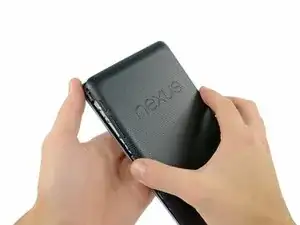

На следующих шагах Вы освободите защёлки (выделены красным) по периметру задней крышки Nexus 7.

Не применяйте чрезмерную силу при поддевании защёлок. Они легко ломаются.

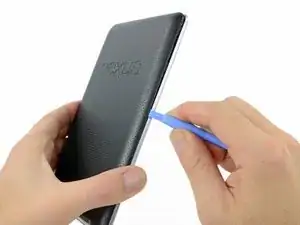

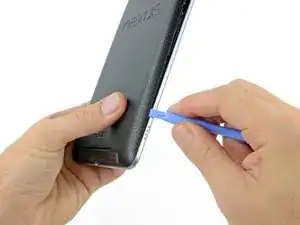

Осторожно вставьте пластиковый инструмент для вскрытия рядом с верхней частью Nexus 7 между задней крышкой и передним модулем.

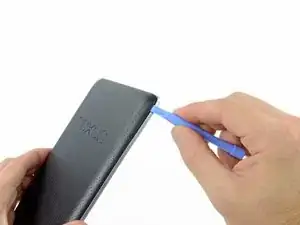

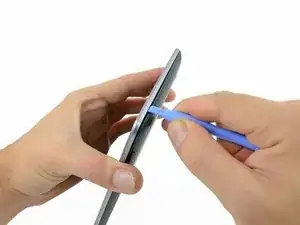

Аккуратно проведите пластиковым инструментом вдоль верхнего края, чтобы поддеть заднюю крышку и отодвинуть её от переднего модуля Nexus 7.

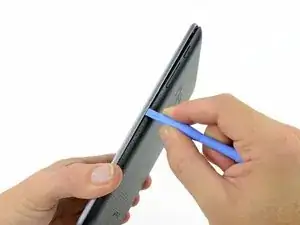

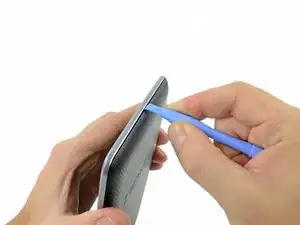

Вставьте пластиковый инструмент для вскрытия между задней крышкой и передним модулем рядом с кнопкой питания и подденьте в нескольких точках вдоль правого края Nexus 7.

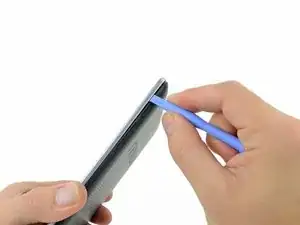

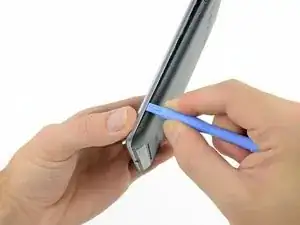

Подденьте заднюю крышку вдоль левого края, используя метод, описанный в предыдущих шагах.

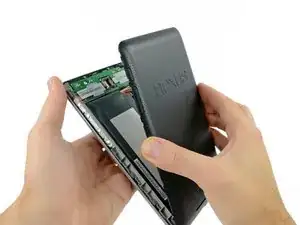

Осторожно приподнимите и снимите заднюю крышку с переднего модуля.

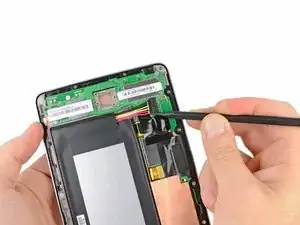

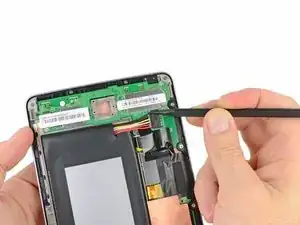

Используя наконечник лопатки, сначала нажмите с одной стороны, затем с другой, чтобы «вывести» кабель батареи прямо из её разъёма на плате.

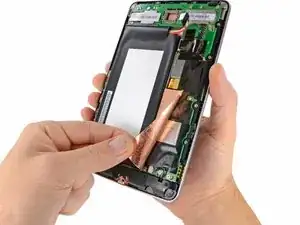

Отогните медную защиту от электростатических разрядов, покрывающую нижнюю часть материнской платы.

Не пытайтесь полностью снять медную защиту, она по-прежнему прикреплена под батареей.

Если вы только заменяете разъём micro USB для зарядки, нет необходимости отгибать медный радиатор, как на фото — блок динамиков можно просто отодвинуть после откручивания. Если требуется замена динамиков, отогните только нижний угол, чтобы получить доступ к разъёму динамика. Остальную часть экрана радиатора оставьте на месте.

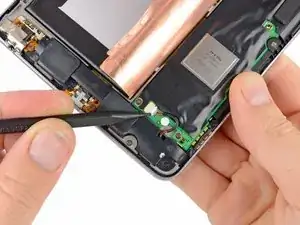

Используя наконечник лопатки, аккуратно выдавите кабель динамика прямо из его разъёма на плате.

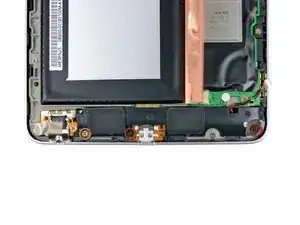

Удалите следующие винты, закрепляющие блок динамиков к дисплейному модулю:

Два чёрных винта Филлипс, 4,25 мм

Один серебристый винт Филлипс, 3,2 мм

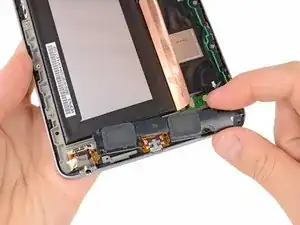

Поднимите и извлеките блок динамиков из Nexus 7.
