Замена кабеля питания и кнопок громкости Nexus 7

На следующих шагах вы освободите защёлки (выделены красным) по периметру задней панели Nexus 7.

Не прикладывайте чрезмерную силу при поддевании защёлок. Их легко можно сломать.

Аккуратно вставьте пластиковый инструмент для вскрытия возле верхней части Nexus 7 между задней панелью и сборкой передней панели.

Осторожно проведите пластиковым инструментом вдоль верхнего края, чтобы поддеть заднюю панель от сборки передней панели Nexus 7.

Вставьте пластиковый инструмент для вскрытия между задней панелью и сборкой передней панели рядом с кнопкой питания и подденьте в нескольких точках вдоль правого края Nexus 7.

Подденьте заднюю панель вдоль левого края, используя метод, описанный в предыдущих шагах.

Осторожно приподнимите и снимите заднюю панель со сборки передней панели.

С помощью конца лопатки осторожно нажимайте сначала с одной стороны, затем с другой, чтобы «шагая» вывести кабель батареи прямо из его гнезда на материнской плате.

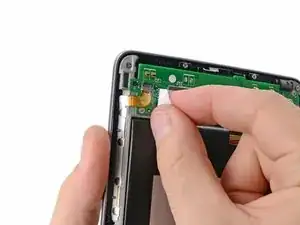

Отлейте наклейку, закрывающую ZIF-разъём кабеля питания и кнопок громкости.

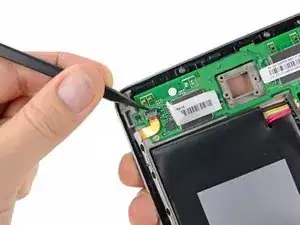

Используйте конец лопатки, чтобы аккуратно перевернуть фиксирующий язычок ZIF-разъёма ленточного кабеля питания и кнопок громкости.

Убедитесь, что вы переворачиваете фиксирующий язычок, а не сам разъём.

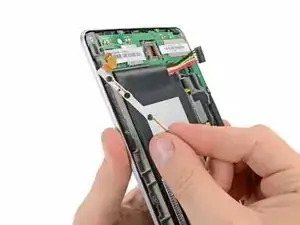

С помощью конца лопатки вытяните ленточный кабель питания и кнопок громкости прямо из его гнезда.

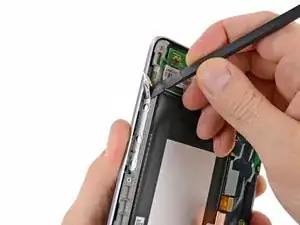

Вставьте плоский конец лопатки между кабелем питания и кнопок громкости и металлической рамой.

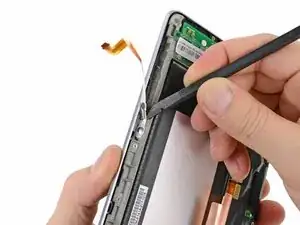

Осторожно проведите лопаткой вдоль длины ленточного кабеля, освобождая кнопки.

Т

Снимите ленточный кабель питания и кнопок громкости с Nexus 7.
