Замена материнской платы Nexus 9

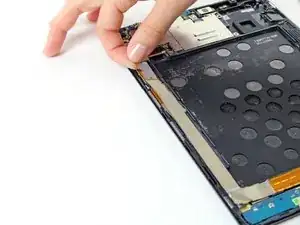

Аккуратно подденьте заднюю пластиковую крышку пальцами. Обычно легче всего начинать с углов.

Задняя камера, направленная наружу, кажется несколько туго подогнанной в своём отсеке на задней крышке; поэтому убедитесь, что она остаётся подключённой к материнской плате.

Используйте лопатку, чтобы отключить ZIF-разъём фронтальной камеры.

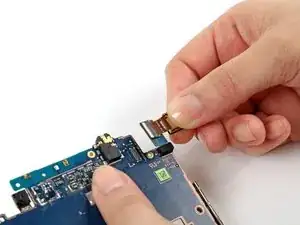

Пинцетом осторожно приподнимите фронтальную камеру от материнской платы.

Осторожно оторвите медную экранировку пальцами.

Перед полным снятием медной экранировки убедитесь, что синий антенный кабель убран с линии медной пластины.

С помощью лопатки аккуратно отделите нижнюю часть аккумулятора от его посадочного места под платами.

Аккумулятор приклеен к материнской плате, поэтому может понадобиться iOpener для ослабления клея. Смотрите руководство по iOpener для информации о его использовании.

Не вытаскивайте аккумулятор из планшета пока — он всё ещё подключён к материнской плате.

Теперь снимите металлическую защёлку, прикрывающую кабель разъёма аккумулятора, расположенную над верхним левым краем аккумулятора, с помощью лопатки.

После освобождения металлической защёлки кабель разъёма аккумулятора можно легко вынуть, аккуратно потянув за него.

Аккумулятор теперь должен свободно подняться и быть извлечён из планшета.

Этот шаг не обязателен, если вы уже сняли аккумулятор.

Осторожно оторвите медную экранировку пальцами.

Перед полным снятием медной экранировки убедитесь, что синий антенный кабель убран с линии медной пластины.

Отвинтите три 3 мм винта Torx T5 на антенной плате.

На этом и следующем шагах показан снятый аккумулятор, но его не обязательно снимать, если вы меняете только антенную плату.

Пальцами или пинцетом отключите синий антенный кабель от материнской платы.

При повторной установке антенны обязательно очистите её обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Масла с пальцев могут вызвать помехи в работе беспроводных модулей.

Антенная плата теперь должна подняться и отсоединиться от материнской платы.

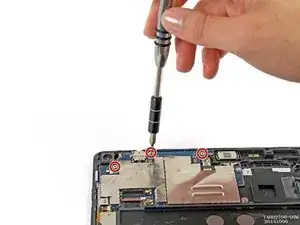

Снимите три 3 мм винта T5 Torx.

Снимите пять 2 мм винтов Phillips #000.

Пальцами потяните вверх ленточный разъём, чтобы обнажить ещё один ленточный разъём под ним.

Снимите два 2 мм винта Phillips #000 сверху второго ленточного разъёма.

Пальцами приподнимите ленточный разъём.

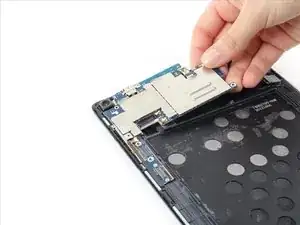

Осторожно приподнимите материнскую плату из корпуса устройства.

Обратитесь к руководству по замене задней камеры, чтобы снять заднюю камеру с материнской платы и перенести её на новую.

Материнская плата остаётся.
