Замена кнопок питания и регулировки громкости Nexus 9

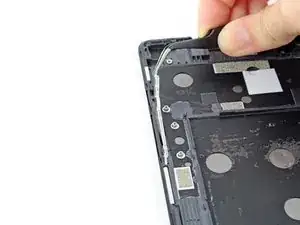

Аккуратно подденьте заднюю пластиковую крышку пальцами. Обычно проще начинать с углов.

Задняя камера, ориентированная наружу, кажется, сидит в своем гнезде несколько туго; поэтому убедитесь, что она остается подключенной к материнской плате.

Осторожно приподнимите медную экранирующую пленку пальцами.

Прежде чем полностью снимать медную экранировку, убедитесь, что синий антенный кабель не мешает медной защелке.

С помощью лопатки аккуратно отсоедините нижнюю часть аккумулятора от его посадочного места под платами логики.

Батарея приклеена к материнской плате, поэтому вам может понадобиться прогреватель iOpener, чтобы ослабить клей. Смотрите руководство по iOpener для получения информации о том, как это сделать.

Не вытягивайте батарею из планшета пока — она все еще подключена к материнской плате.

Теперь снимите металлическую защелку, закрывающую кабель разъема батареи, расположенную над верхним левым углом батареи, с помощью лопатки.

После того как металлическая защелка будет отведена, разъем батареи можно легко снять, аккуратно потянув его.

Теперь батарея должна свободно подняться и выйти из планшета.

Этот шаг не обязателен, если вы уже сняли батарею.

Осторожно приподнимите медную экранирующую пленку пальцами.

Прежде чем полностью снимать медную экранировку, убедитесь, что синий антенный кабель не мешает медной защелке.

Открутите три винта Torx T5 длиной 3 мм на антенной плате.

На этом и следующем шагах показана снятая батарея, но не обязательно снимать её, если вы заменяете только антенную плату.

Используйте пальцы или пинцет, чтобы отсоединить синий антенный кабель от материнской платы.

При повторной установке антенны обязательно очистите её обезжиривателем, например, средством для окон или изопропиловым спиртом. Масла с ваших пальцев могут привести к помехам беспроводной связи.

Антенная плата теперь должна отойти от материнской платы.

Снимите три винта Torx T5 длиной 3 мм.

Снимите пять винтов Phillips #000 длиной 2 мм.

Пальцами потяните вверх ленточный разъем, чтобы открыть другой ленточный разъем под ним.

Снимите два винта Phillips #000 длиной 2 мм сверху второго ленточного разъема.

Оттяните ленточный разъем пальцами.

Осторожно приподнимите материнскую плату и извлеките её из устройства.

Обратитесь к руководству по замене задней камеры, чтобы снять заднюю камеру с материнской платы и перенести её на новую плату.

Материнская плата остаётся.

С помощью пинцета аккуратно захватите прозрачную резиновую подложку и потяните наружу. Кнопки должны освободиться.
