Замена тыловой камеры Nexus 9

Аккуратно подденьте заднюю пластиковую крышку пальцами. Обычно легче начинать с углов.

Тыловая камера кажется немного слишком плотно установленной в своём отсеке на задней панели; убедитесь, что она остаётся подключённой к плате.

Осторожно отогните медное экранирование пальцами.

Перед полным снятием медного экрана убедитесь, что синий антенный кабель не мешает медной лепестковой защёлке.

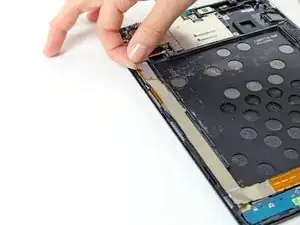

С помощью лопатки аккуратно оторвите нижнюю часть аккумулятора от его посадочного места под логическими платами.

Аккумулятор приклеен к материнской плате, поэтому может потребоваться нагрев (iOpener) для ослабления клея. Ознакомьтесь с руководством по iOpener для получения информации о процедуре.

Не вытаскивайте аккумулятор из планшета полностью, он всё ещё подключён к материнской плате.

Теперь снимите металлическую прижимную скобу, закрывающую кабельный разъём аккумулятора, расположенную над верхним левым углом аккумулятора, с помощью лопатки.

После того как металлическая скоба будет освобождена, кабельный разъём аккумулятора можно легко снять, аккуратно потянув за него.

Аккумулятор теперь должен свободно подняться и отделиться от планшета.

Этот шаг не обязателен, если вы уже сняли аккумулятор.

Осторожно отогните медное экранирование пальцами.

Перед полным снятием медного экрана убедитесь, что синий антенный кабель не мешает медной лепестковой защёлке.

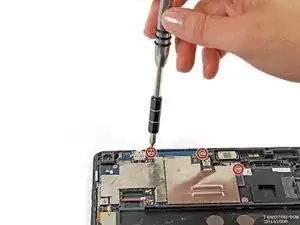

Открутите три винта Torx T5 длиной 3 мм на плате антенны.

Этот и следующий шаги иллюстрируют снятый аккумулятор, но снятие аккумулятора не обязательно, если вы заменяете только плату антенны.

Отсоедините синий антенный кабель от материнской платы пальцами или пинцетом.

При повторной установке антенны обязательно очистите её обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Масла с ваших пальцев могут вызвать помехи беспроводной связи.

Плата антенны теперь должна подняться и отделиться от материнской платы.

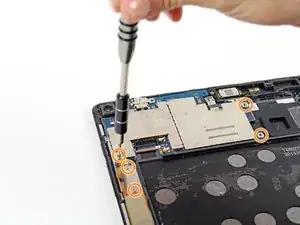

Снимите три винта T5 Torx длиной 3 мм.

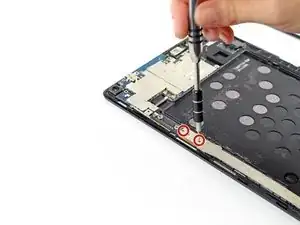

Снимите пять винтов Phillips #000 длиной 2 мм.

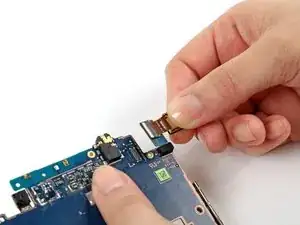

Пальцами потяните вверх ленточный разъём, чтобы обнажить другой ленточный разъём ниже.

Снимите два винта Phillips #000 длиной 2 мм, расположенные над вторым ленточным разъёмом.

Оттяните ленточный разъём пальцами.

Сдвинув оба ленточных разъёма в сторону, вы теперь можете поднять материнскую плату рукой и извлечь её из планшета.

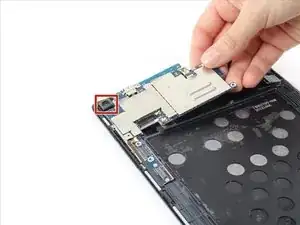

Камера подключена к обратной стороне материнской платы через ленточный кабель.

Используйте лопатку или ноготь, чтобы отсоединить камеру от материнской платы.

С камерой обычно идёт небольшая плата, которая легко снимается. Она подключена к камере разъёмом с фиксацией, и её нужно перенести на новую камеру.
