Замена динамиков Nexus 9

Осторожно подденьте заднюю пластиковую крышку пальцами. Начинать обычно проще с углов.

Камера, расположенная на задней стороне, может сидеть слишком плотно в своем отсеке на задней крышке, поэтому убедитесь, что она остается подключенной к материнской плате.

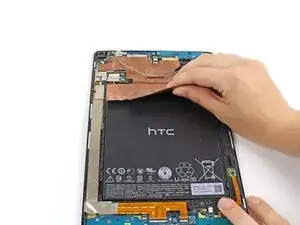

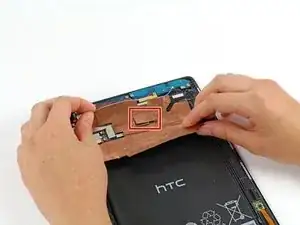

Осторожно поднимите медное экранирование пальцами.

Перед полным удалением медного экранирования убедитесь, что синий антеннный кабель не задевает медный контакты.

Используя лопатку, аккуратно выньте нижнюю часть аккумулятора из его местоположения под логическими платами.

Аккумулятор приклеен к материнской плате, поэтому вам может понадобиться iOpener, чтобы ослабить клей. Ознакомьтесь с руководством iOpener для получения информации о том, как это сделать.

Пока не вытаскивайте аккумулятор из планшета, так как он все еще подключен к материнской плате.

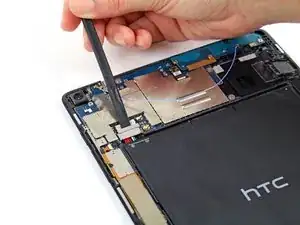

Теперь снимите металлическую скобу, закрывающую кабель подключения аккумулятора, который находится выше верхнего левого угла аккумулятора, с помощью лопатки.

После того как металлическая скоба освободится, кабель подключения аккумулятора можно будет легко снять, просто слегка потянув его на себя.

Теперь аккумулятор должен свободно подняться из планшета.

Этот шаг не обязателен, если вы уже сняли аккумулятор.

Осторожно поднимите медное экранирование пальцами.

Перед полным удалением медного экранирования убедитесь, что синий антеннный кабель не задевает медный контакты.

Открутите три винта Torx T5 длиной 3 мм на антеннной плате.

Этот шаг и следующий показывают аккумулятор, который уже снят, но не обязательно снимать его, если вы просто меняете антеннную плату.

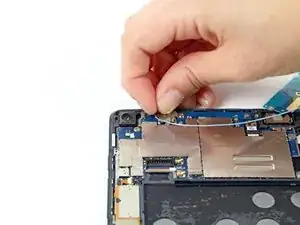

Используйте пальцы или пинцет, чтобы отключить синий антеннный кабель от материнской платы.

При повторной установке антенны обязательно очистите ее с помощью обезжиривателя, такого как Windex или изопропиловый спирт. Масла на ваших пальцах могут вызвать помехи в беспроводной связи.

Теперь антеннная плата должна свободно подняться из материнской платы.

Используйте лопатку или пальцы, чтобы удалить первый динамик. Динамик может быть сильно приклеен, и для его снятия может понадобиться тепло. Будьте осторожны, так как вы можете разъединить динамик.

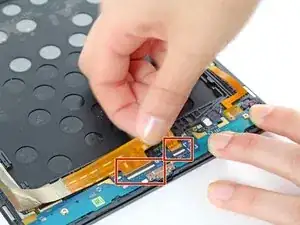

Отключите два разъема ZIF, которые подключены к дочерним платам.

Осторожно потяните за лентовым кабелем, чтобы снять его.

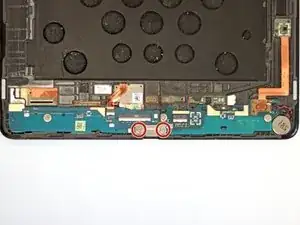

Снимите два винта Torx T5 длиной 3 мм, крепящих металлическую скобу USB-порта.

Используйте пальцы или пинцет, чтобы снять скобу.

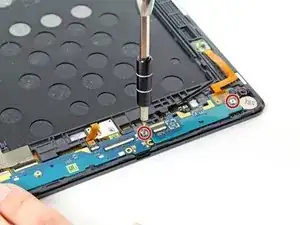

Открутите два винта Torx T5 длиной 3 мм, которые крепят дочернюю плату к устройству.

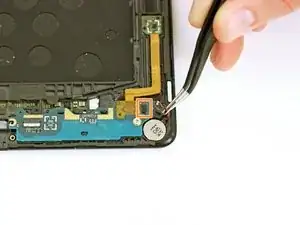

Используйте пинцет, чтобы отключить кабель вибратора. Он будет подниматься прямо вверх из разъема дочерней платы.

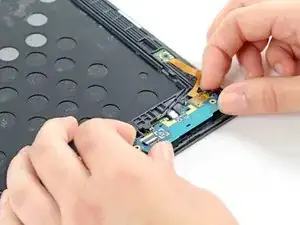

Используйте пальцы, чтобы поднять дочернюю плату вверх и вынуть ее из устройства.

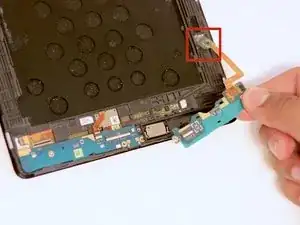

На дочерней плате есть оранжевый лентовый кабель, который приклеен к устройству. Осторожно потяните ленту вверх и удалите дочернюю плату.

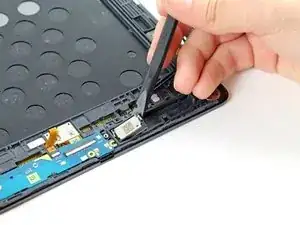

Используйте лопатку, чтобы удалить второй динамик.
