Замена разъёма для наушников Nexus 10

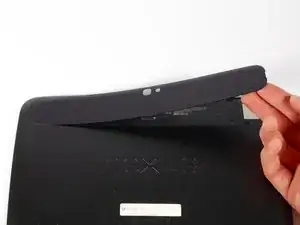

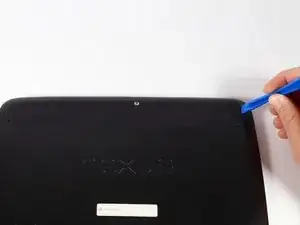

Используя пластиковый инструмент для вскрытия, снимите тонкую пластиковую панель с задней части планшета, поддев её за небольшой язычок.

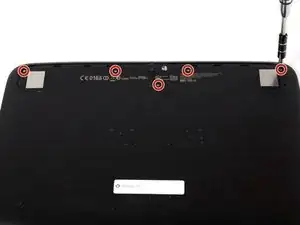

Снимите пять винтов 2 мм на задней панели устройства с помощью отвёртки PH00.

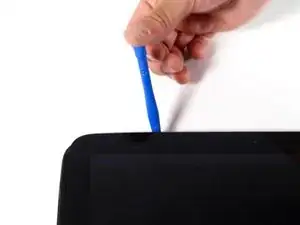

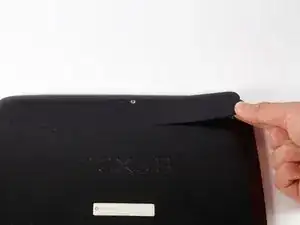

Разделите устройство, вставив пластиковый инструмент в зазор между задней пластиковый крышкой и дисплейным модулем. Используйте инструмент, чтобы отщелкнуть пластиковые защёлки между крышкой и дисплеем.

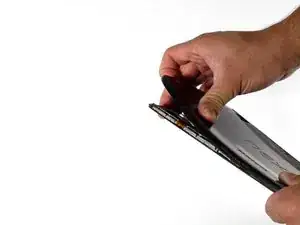

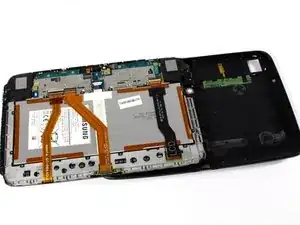

Снимите заднюю пластиковую крышку с дисплейного модуля, потянув её руками.

Не выполняйте этот шаг только руками. Для разделения корпуса потребуется значительное усилие.

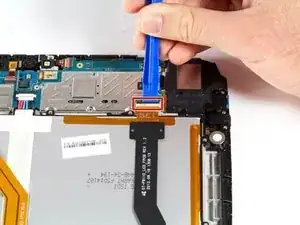

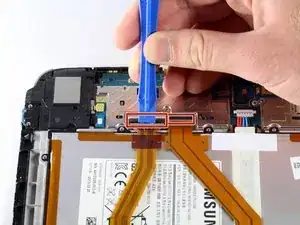

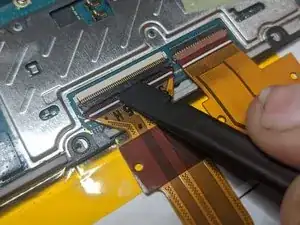

Отсоедините три шлейфа-разъёма, проходящие над аккумулятором, с помощью пластикового инструмента для вскрытия.

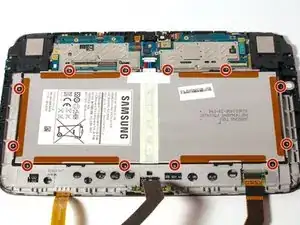

Снимите двенадцать винтов 2 мм по периметру аккумулятора с помощью отвёртки PH00.

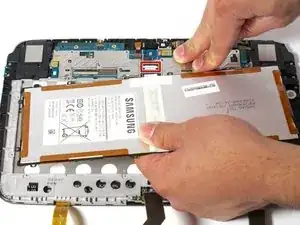

Отключите аккумулятор, приподняв его вверх и оттянув от разъёма.

Удалите один винт на плате с помощью отвёртки PH00.

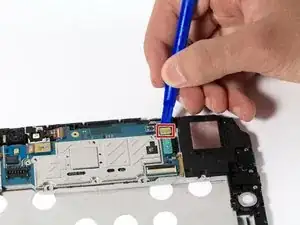

Отключите шлейф правого динамика от платы.

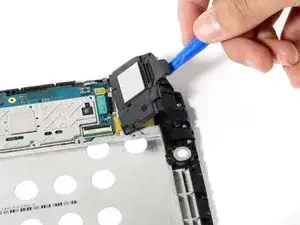

Поднимите динамик, потянув за его угол.

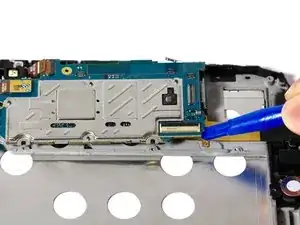

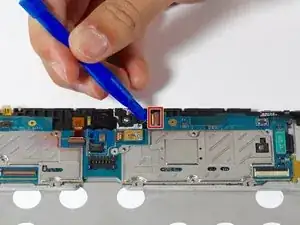

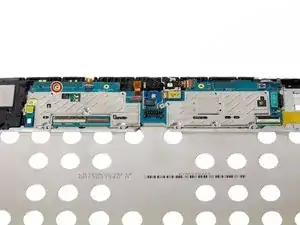

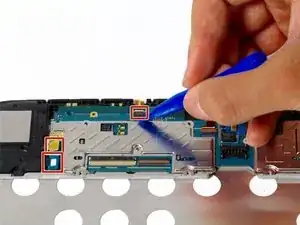

Отключите разъёмы по периметру материнской платы.

Снимите материнскую плату, аккуратно потянув вверх за её угол.

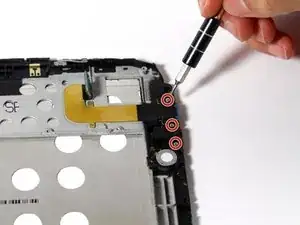

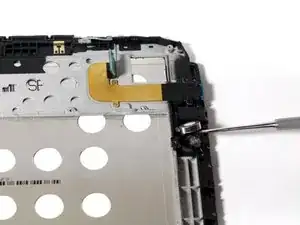

Снимите три винта 2 мм вдоль правой стороны устройства с помощью отвёртки PH00.

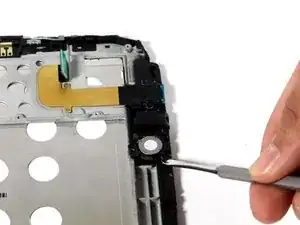

Освободите небольшой вибромотор, аккуратно поддев его вверх пластиковым медиатором.

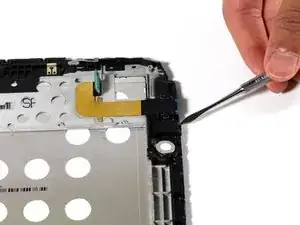

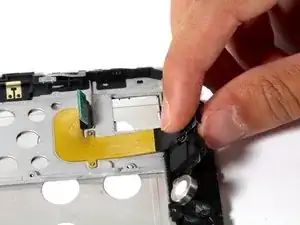

Поднимите узел, аккуратно поддев его вверх медиатором.

Осторожно потяните вверх узел аккумулятора — аудиоразъема — USB, отсоединяя его от клея.
