Замена вибромотора Nexus 9

Аккуратно снимите заднюю пластиковую крышку. Обычно начинать с углов проще всего.

Задняя камера, похоже, слишком плотно помещается в своем отсеке на задней крышке; поэтому убедитесь, что она остается подключенной к материнской плате.

Отключите два разъемах ZIF, подключенных к дочерним платам.

Аккуратно потяните за шлейф, чтобы удалить его.

Удалите два винта Torx T5 длиной 3 мм, удерживающих металлическую скобу USB порта.

Используйте пальцы или пинцет, чтобы снять скобу.

Открутите два винта Torx T5 длиной 3 мм, крепящих дочернюю плату к устройству.

Используйте пинцет, чтобы отключить шлейф вибромотора. Он поднимется прямо из разъема дочерней платы.

Поднимите дочернюю плату вверх и извлеките ее из устройства.

Дочерняя плата имеет оранжевый шлейф, который приклеен к устройству. Осторожно потяните шлейф вверх и извлеките дочернюю плату.

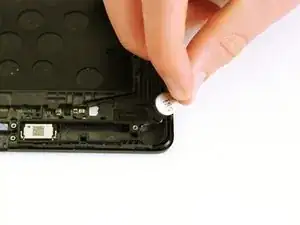

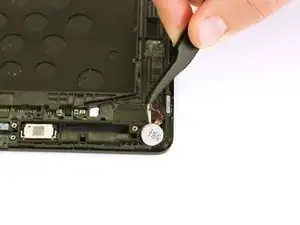

Используйте пинцет, чтобы извлечь вибромотор из устройства.
