Замена USB-материнской платы Nexus 9
Замените неисправную или поврежденную USB-материнскую плату на вашем Nexus 9.
Шаг 1
Аккуратно подденьте заднюю пластиковую крышку пальцами. Начать с углов обычно легче всего.
Камера, направленная назад, кажется, плотно помещается в своем отсеке на задней крышке, поэтому убедитесь, что она остается подключенной к материнской плате.
Шаг 2

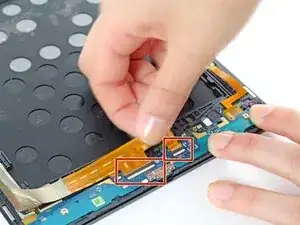

Отключите два соединителя ZIF, подключенных к материнским платам.
Аккуратно потяните за шлейф, чтобы снять его.
Шаг 3

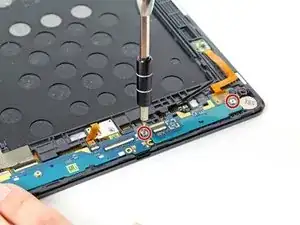

Удалите два винта T5 Torx длиной 3 мм, фиксирующих металлическую рамку USB-порта.

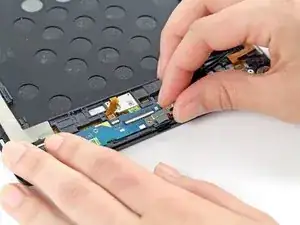

Используйте пальцы или пинцет, чтобы снять рамку.
Шаг 4
Отвинтите два винта T5 Torx длиной 3 мм, фиксирующих материнскую плату к устройству.

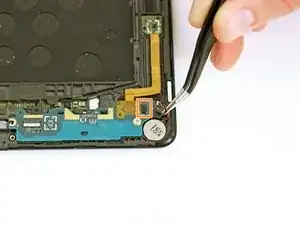

Используйте пинцет, чтобы отключить кабель вибромотора. Он поднимется прямо от разъема материнской платы.
Используйте пальцы, чтобы поднять материнскую плату вверх и достать её из устройства.
Шаг 5
На материнской плате имеется оранжевый шлейф, приклеенный к устройству. Осторожно потяните шлейф вверх и снимите материнскую плату.
Шаг 6

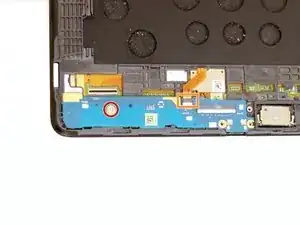

Удалите единственный винт T5 Torx длиной 3 мм.
Используйте лопатку, чтобы отключить разъем кабеля дисплея ZIF.
Осторожно поднимите USB-материнскую плату из устройства.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
