Набор для сборки фонарика с базовым светодиодом — пайка своими руками

Следуйте этому руководству, чтобы собрать фонарик с помощью набора для пайки Basic LED Flashlight DIY.

Это руководство охватывает основы пайки сквозных компонентов для сборки набора. Если вы паяете впервые или хотите узнать больше, ознакомьтесь с нашим руководством по пайке и выпаиванию соединений.

Шаг 1

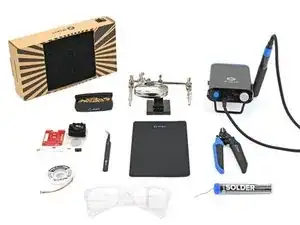

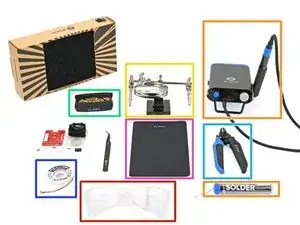

Если вы работаете в помещении, разместите рядом с проектом устройство для удаления дыма. Разложите инструменты в хорошо освещённом месте, вдали от всего, что может загореться:

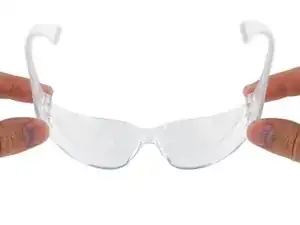

Пара защитных очков (брызги припоя повредят обычные очки)

Паяльник и припой (содержит свинец или без свинца)

Держатель платы или инструмент «помогающие руки»

Инструмент для очистки жала (влажная целлюлозная губка или латунная вата)

Пара бокорезов

Оплётка для выпаивания и/или паяльный насос, на случай ошибки.

(Необязательно) Силиконовый коврик для работы, чтобы не повредить рабочую поверхность.

Шаг 2

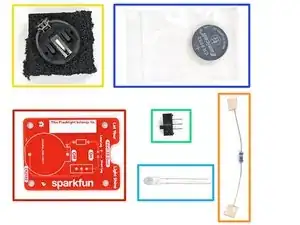

В наборе фонарика есть следующие детали:

Плата

Резистор 10 Ω (коричневый-черный-черный-золото-коричневый)

Держатель батареи CR2032 и пенопластовый блок

Не выбрасывайте пенопластовый блок — он понадобится позже.

Тумблер

Белый светодиод

Батарейка CR2032

Шаг 3

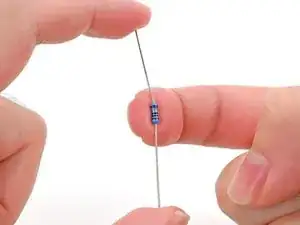

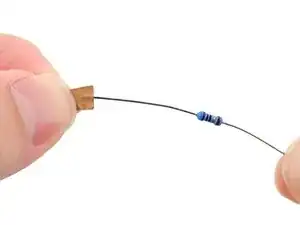

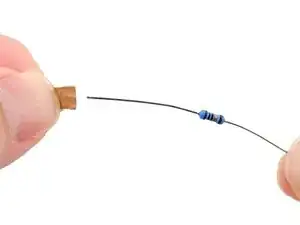

Осторожно удалите две защитные крышки с выводов резистора пальцами. Избегайте сгибания выводов резистора при снятии.

Шаг 4

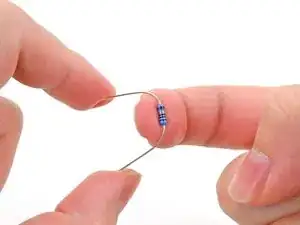

Удерживайте корпус резистора одним пальцем и загните выводы по краям этого пальца на 90° в форме U.

Если это не получается, используйте пинцет и согните выводы примерно в 1 мм от корпуса резистора.

Шаг 5

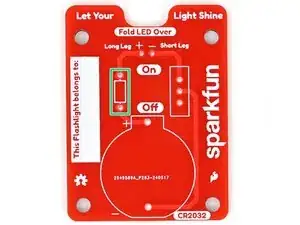

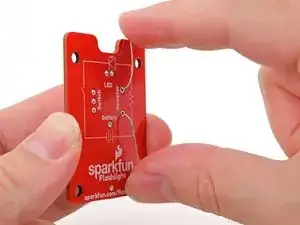

Удерживайте плату так, чтобы передняя сторона (сторона с надписью «Let Your Light Shine» вверху) была обращена к вам.

Резистор симметричен и может быть вставлен в любом положении.

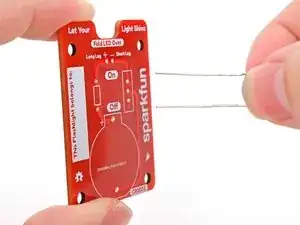

Вставьте выводы резистора в соответствующие отверстия на передней стороне платы.

Шаг 6

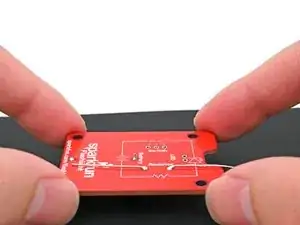

Прижмите резистор вплотную к передней стороне платы.

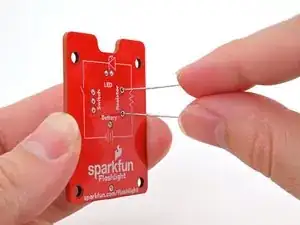

Переверните плату.

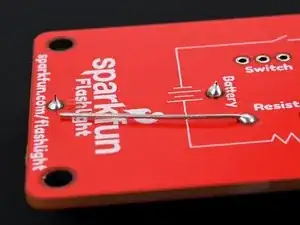

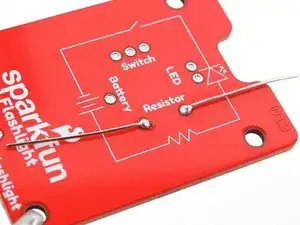

Зогните выводы резистора так, чтобы они были параллельны плате. Это удержит резистор на месте во время пайки.

Шаг 7

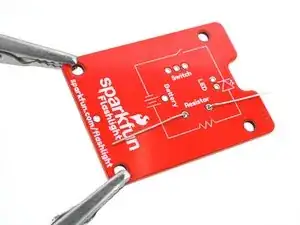

Зафиксируйте плату в «помогающих руках» так, чтобы выводы были направлены вверх.

Шаг 8

Наденьте защитные очки.

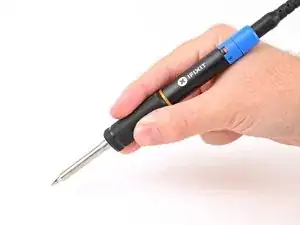

Включите паяльник. Если у паяльника есть регулировка температуры:

Установите 300 °C (~570 °F), если вы используете припой со свинцом

Установите 375 °C (~700 °F), если вы используете бессвинцовый припой

Очистите жало паяльника. Если вы используете целлюлозную губку, смочите её дистиллированной водой до влажного состояния и быстро протрите жало по ней. Если вы используете латунную вату, несколько раз проткните жало в проволоку.

Расплавьте небольшую каплю припоя на жалe паяльника. Это называется «контактное смачивание жала» и поможет передаче тепла.

Вероятно, вы увидите тонкий дым при плавлении припоя. Это в основном флюс в сердечнике припойной проволоки. Флюс помогает расплавленному припою растекаться, но со временем испаряется.

Если вы впервые используете паяльник, повторите процедуру очистки и расплавления несколько раз, чтобы почувствовать, как ведёт себя расплавленный припой и сколько припоя жало может удержать. Очистите жало перед продолжением.

Шаг 9

На этом шаге вы будете нагревать контактную площадку и вывод резистора, чтобы припой плавился на них.

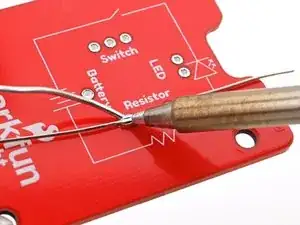

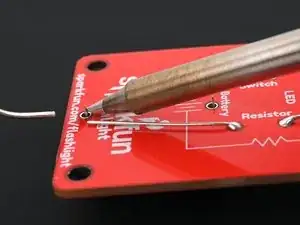

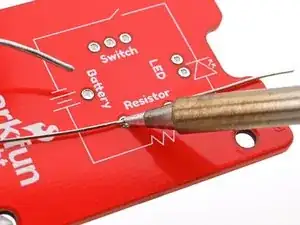

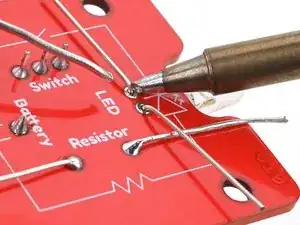

Прижмите жало к контактной площадке платы и выводу резистора на несколько секунд, чтобы нагреть оба. Угол наклона жала должен обеспечивать максимальный контакт с площадкой и выводом.

Если нагревать плату непрерывно более 10 секунд, чрезмерный нагрев может повредить контактную площадку или резистор.

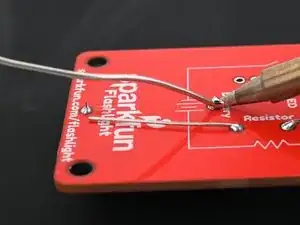

Подведите припой к нагретой зоне до образования вогнутого «мини-вулкана» припоя вокруг вывода.

Не подавайте припой прямо на жало, так как он не потечёт должным образом на площадку и вывод, что приведёт к слабому соединению.

«Вулкан» должен образоваться в течение нескольких секунд. Если припой не прилипает к площадке, нанесите флюс на площадку или увеличьте температуру.

Сначала уберите припой, затем уберите паяльник с площадки.

Повторите процесс для второго вывода резистора.

Шаг 10

Поздравляем — вы припаяли резистор к плате!

Если припой не окружает весь вывод, подогрейте соединение и добавьте ещё припоя.

Проверьте, не замкнул ли припой случайно с другим соединением. В таком случае аккуратно прогрейте припой между контактами и разомкните мостик. Если мостик не разбирается, выпаяйте его и попробуйте снова.

Как и в любом навыке, практика делает мастерство. Если первый паяный шов не идеален — это нормально. Требуется несколько попыток, чтобы освоить движения и тайминг.

Шаг 11

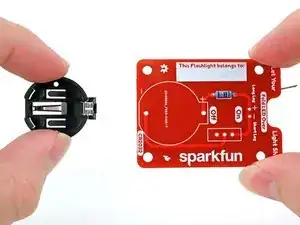

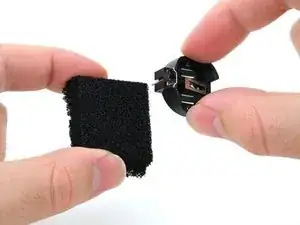

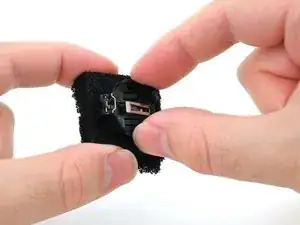

Отделите держатель батарейки от пенопластового блока.

Не выбрасывайте пенопластовый блок — он понадобится для следующих шагов.

Шаг 12

Разъём батареи НЕ симметричен и должен быть ориентирован правильно по его контуру на плате.

Разместите разъём батареи на его контуре на передней стороне печатной платы. Убедитесь, что выводы проходят через соответствующие отверстия в плате.

Шаг 13

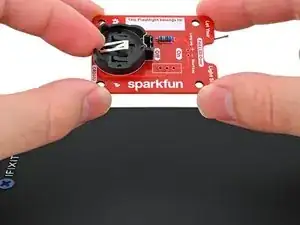

Держите разъём батареи прижатым к передней стороне печатной платы.

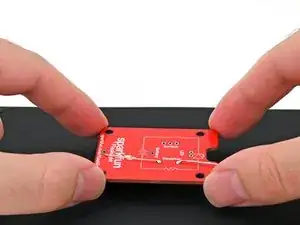

Переверните плату и положите её так, чтобы разъём батареи опирался на рабочую поверхность или коврик.

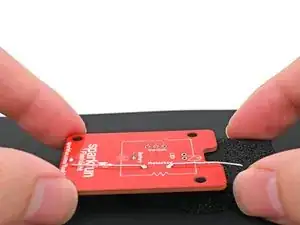

Поместите пенопластовый блок под верхний край платы (край с вырезом), чтобы она оставалась ровной во время пайки.

Шаг 14

Прижмите жало паяльника к контактной площадке платы и к выводу разъёма батареи на несколько секунд, чтобы нагреть оба элемента. Разместите жало под углом для максимального соприкосновения с площадкой и выводом.

Подайте припой в нагретую область, пока вокруг вывода не образуется вогнутый шар припоя («мини-вулкан»).

Не подавайте припой прямо на жало — тогда он не стечёт правильно на площадку и вывод, что приведёт к слабому соединению.

Сначала уберите припой, затем уберите паяльник с площадки.

Повторите процесс для второго вывода разъёма батареи.

Если второй вывод больше не прилегает к плате, протолкните его обратно через отверстие, нагревая первый вывод, прежде чем паять его. При необходимости отпаять разъём батареи и начать шаг заново.

Шаг 15

Дважды проверьте, что разъём батареи прилегает к плате и что его паяные соединения обеспечивают надёжный контакт.

Если припой не окружает весь вывод, прогрейте соединение и добавьте больше припоя.

Шаг 16

Переключатель симметричен и может быть установлен в любом направлении.

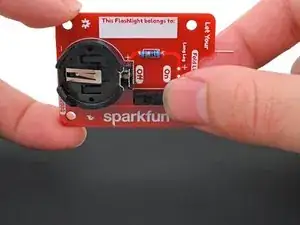

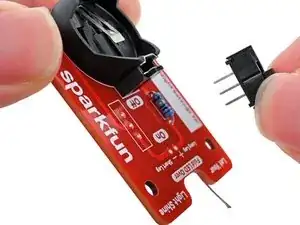

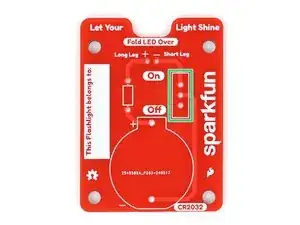

Разместите переключатель на его контуре на передней стороне печатной платы. Убедитесь, что все три вывода проходят через свои отверстия в плате.

Шаг 17

Держите переключатель прижатым к передней стороне печатной платы.

Переверните плату и положите её так, чтобы переключатель опирался на рабочую поверхность или коврик.

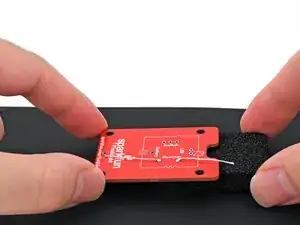

Поместите пенопластовый блок под плату, чтобы она оставалась ровной во время пайки.

Шаг 18

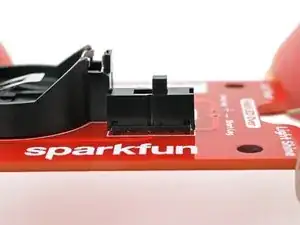

Убедитесь, что переключатель остаётся прижатым к плате и что выводы остаются на одном уровне друг с другом во время пайки. Если он сдвинется, отпаять выводы и попробовать снова.

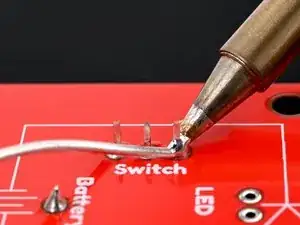

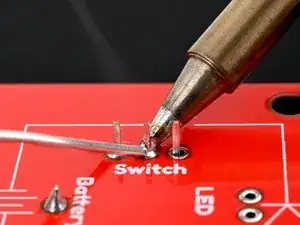

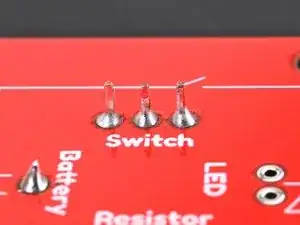

Запаяйте три вывода переключателя к плате.

Шаг 19

Дважды проверьте, что переключатель прилегает к плате и что его паяные соединения обеспечивают надёжный контакт.

Проверьте, не замкнул ли припой случайно с соседним контактом. Если да, аккуратно прогрейте паяльником припой между контактами и разделите мостик. Если мостик не разделяется, отпаять его и повторить попытку.

Шаг 20

Светодиод НЕ симметричен и должен быть ориентирован правильно.

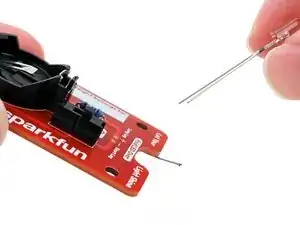

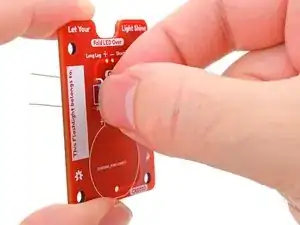

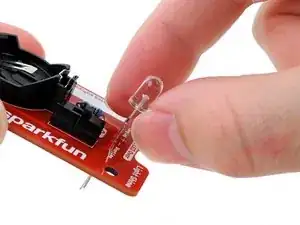

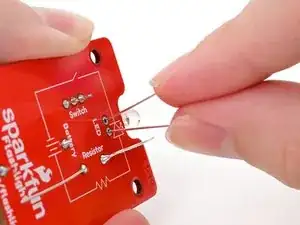

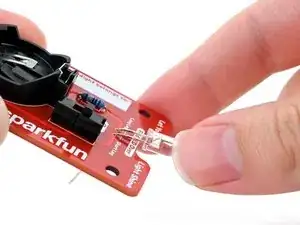

Вставьте выводы светодиода примерно наполовину в переднюю сторону платы: длинный вывод — в отверстие, помеченное «Long Leg», а короткий — в отверстие, помеченное «Short Leg».

Одна сторона прозрачной эпоксидной линзы светодиода плоская, а не круглая. Эта плоская сторона указывает на отрицательный (-) вывод.

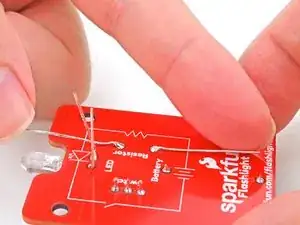

Прижмите светодиод к плате (согнув выводы), чтобы линза разместилась в вырезе между словами «Let Your» и «Light Shine» в верхней/передней части печатной платы.

Шаг 21

Переверните плату.

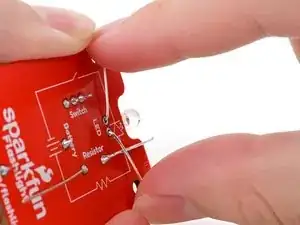

Согните выводы светодиода так, чтобы они были параллельны плате. Это удержит светодиод неподвижным во время пайки.

Шаг 22

Используйте тиски с зажимами, чтобы зафиксировать плату так, чтобы выводы были направлены вверх.

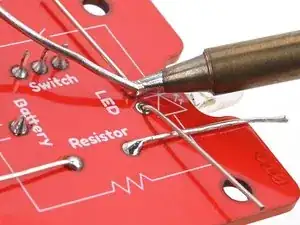

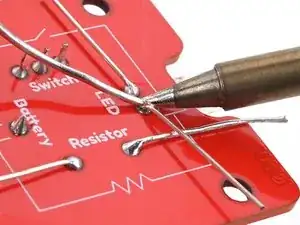

Запаяйте два вывода светодиода к плате.

Шаг 23

Проверьте, не замкнул ли припой случайно с соседним контактом. Если да, аккуратно прогрейте паяльником припой между контактами и разделите мостик. Если мостик не разделяется, отпаять его и повторить попытку.

Шаг 24

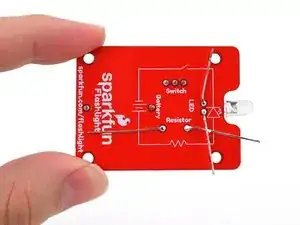

Согните выводы резистора и светодиода вверх до перпендикулярного положения относительно платы.

Шаг 25

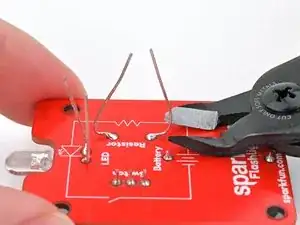

Используйте бокорезы, чтобы обрезать все выводы до тех пор, пока они не перестанут выступать над паяным соединением с обратной стороны платы.

Убедитесь, что никакие провода не имеют достаточной длины, чтобы замкнуть контакт с другими выводами или при работе проколоть ваши руки.

Это хорошее время, чтобы удалить остатки припоя. Нанесите немного изопропилового спирта на паяные соединения и протрите безворсовой тканью, чтобы впитать остатки флюса и спирта.

Шаг 26

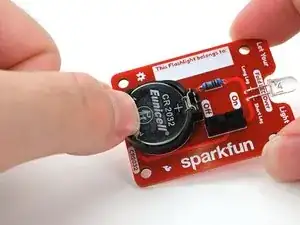

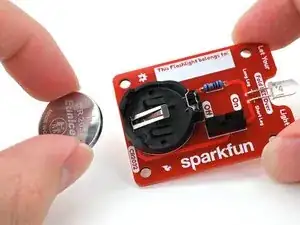

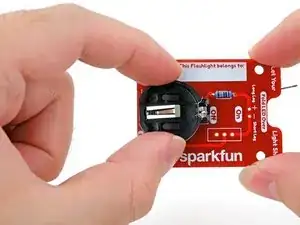

Разместите батарейку CR2032 в держателе батареи положительной (+) стороной вверх.

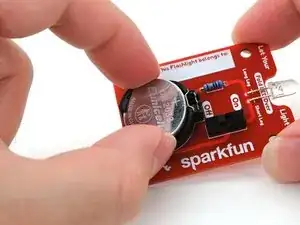

Нажмите на батарейку, пока она не защёлкнется в держателе.

Шаг 27

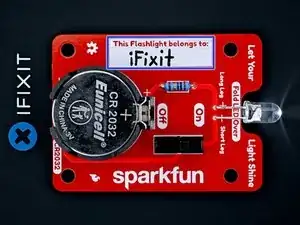

Поздравляем! Теперь у вас есть работоспособный фонарик.

Если ваш переключатель в положении «выкл.», переведите его в положение «вкл.», чтобы включить фонарик.

При желании впишите своё имя в поле для имени.

Заключение

Вы сделали первый шаг к освоению ценного и универсального навыка пайки сквозных отверстий. Освоив основы, вы готовы приступить к различным электронным проектам и ремонту. Помните, что практика ведёт к совершенству, поэтому не бойтесь экспериментировать и совершенствовать свои приёмы.

Чтобы узнать больше о навыках пайки, нажмите здесь.
