Как припаивать и отпаивать соединения

Для начала припаяем крупный компонент, закреплённый на печатной плате с помощью сквозных контактных площадок.

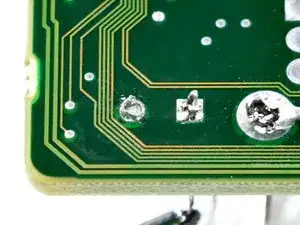

Конденсатор уже был удалён с двух контактных площадок. Каждая площадка нагревалась, пока конденсатор извлекали с платы.

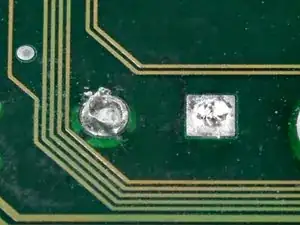

Обратите внимание, как отверстия для пайки полностью заполнены припоем. Очистка этих отверстий позволит легко вставить выводы конденсатора, значительно упростив установку.

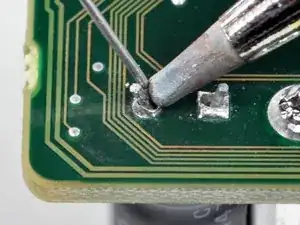

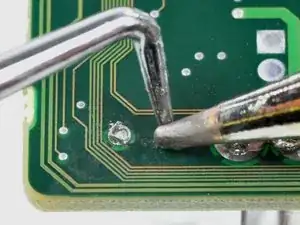

Чтобы открыть забитое припоем отверстие, нагрейте контактную площадку жалом паяльника. Протолкните сквозь расплавленный припой скрепку или швейную иглу с противоположной стороны.

В нашем случае мы решили использовать изогнутый металлический щуп. Оловянно-свинцовый припой не прилипает к стали, поэтому можно использовать практически любой тонкий стальной инструмент.

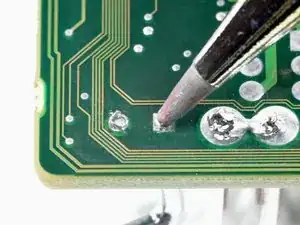

Для полного продавливания инструмента сквозь отверстие может потребоваться несколько циклов нагрева. Как правило, нагревайте припой только до его плавления, затем убирайте жало паяльника. Избыточное тепло может повредить электронные компоненты.

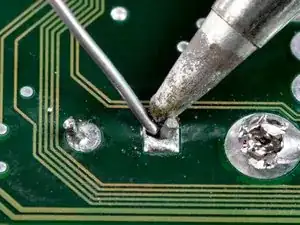

Когда инструмент полностью пройдёт через отверстие, расширьте его, нагревая верхнюю сторону контактной площадки, одновременно надавливая инструментом.

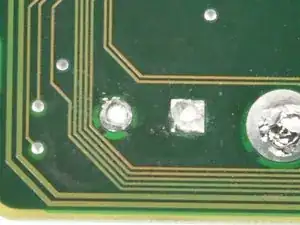

Теперь оба монтажных отверстия должны быть достаточно открыты для вставки оголённых выводов компонента.

Подготовьте компонент к пайке, удалив излишки припоя с контактов. Контакты должны быть настолько чистыми, чтобы легко проходили через отверстия контактных площадок.

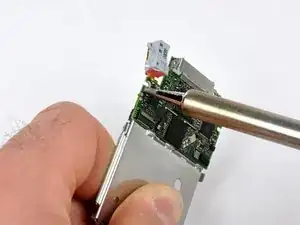

Проведите жалом паяльника вдоль каждого контакта, чтобы удалить с него припой. Очищайте жало паяльника между движениями, протирая его о влажную губку.

Избыточное тепло может повредить компоненты, поэтому не держите паяльник на компоненте слишком долго.

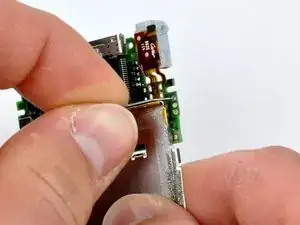

Вставьте выводы сквозь отверстия в контактных площадках.

Для удобства пайки слегка загните выводы, выходящие с обратной стороны, чтобы они удерживались в нужном положении.

Чтобы припаять каждое соединение:

Приложите жало паяльника к контактной площадке.

Нанесите на площадку столько припоя, чтобы вывод конденсатора надёжно закрепился.

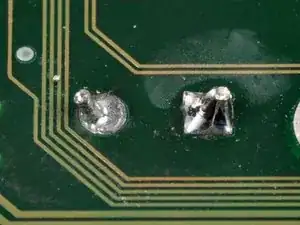

Как только на площадку расплавится достаточное количество припоя, сразу уберите припой и жало паяльника.

Далее рассмотрим пайку соединений средней сложности. В нашем случае будут припаиваться очень тонкие и хрупкие провода к плате с маленькими контактными площадками.

Мелкие электронные компоненты, включая провода, не могут так же быстро рассеивать тепло, как крупные. Поэтому они особенно чувствительны к перегреву. Нагревайте соединение только до момента плавления припоя.

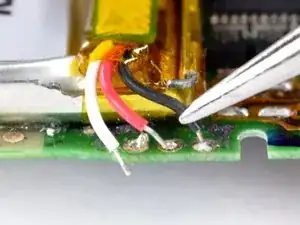

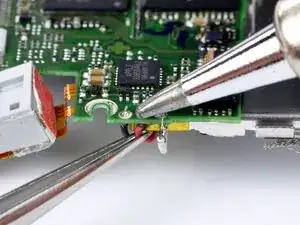

Провода были удалены с контактных площадок путём нагрева соединения с верхней стороны платы, при этом пинцетом вытягивались провода.

Нередко припой закрывает часть отверстий в контактных площадках. Открытие этих отверстий значительно упрощает пайку.

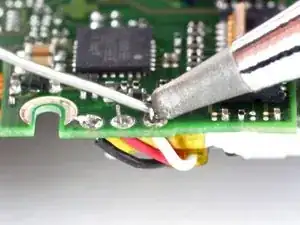

Откройте отверстия, надавливая выпрямленной скрепкой на засорённое место, одновременно нагревая площадку с противоположной стороны платы.

Для выполнения этой операции полезно использовать приспособление «третья рука» или помощь друга.

После очистки всех отверстий вставьте оголённые концы проводов с помощью пинцета.

Для удобства фиксации можно предварительно загнуть выводы батареи в окончательную форму, а затем вставить оголённые концы в отверстия.

Чтобы припаять каждое соединение:

Приложите жало паяльника к контактной площадке.

Нанесите на площадку столько припоя, чтобы выводы надёжно закрепились.

Как только на площадку расплавится достаточное количество припоя, сразу уберите припой и жало паяльника.

В заключительной части провода батареи будут припаиваться к контактным площадкам для поверхностного монтажа. Такие соединения сложнее паять, поскольку провод не имеет жёсткой фиксации (например, сквозного отверстия), которая удерживала бы его при пайке.

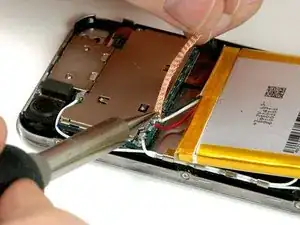

Чтобы отпаять соединение, положите оплётку для отсоса припоя на шарик припоя и прижмите её жалом паяльника.

Как только припой расплавится и впитается в оплётку, уберите оплётку с места соединения.

Повторите эту процедуру на остальных выводах.

После насыщения оплётки припоем её следует отрезать и выбросить.

Рекомендуется очистить площадки для поверхностного монтажа с помощью мягкой ткани, губки или зубной щётки и небольшого количества изопропилового спирта.

Чтобы нанести небольшую каплю припоя на каждую площадку:

Прижмите жало паяльника к контактной площадке.

Нанесите припой так, чтобы он образовал полусферу на поверхности площадки.

Уберите припой и жало паяльника с контактной площадки сразу после того, как достаточное количество припоя расплавится.

Капля припоя должна напоминать небольшую полусферу. Если она плоская или неровная, просто снова приложите жало паяльника к припою, чтобы расплавить его, и затем уберите паяльник. Возможно, потребуется добавить немного больше припоя, если это не помогло.

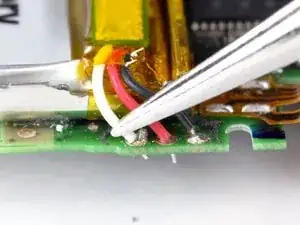

Чтобы припаять новый вывод к плате, поместите оголённый конец одного вывода на каплю припоя на соответствующей контактной площадке.

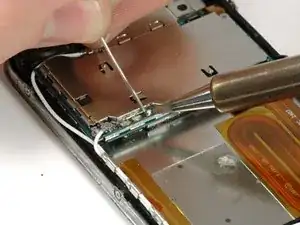

Прижмите жало паяльника к капле припоя, пока она не расплавится.

Аккуратно продвиньте оголённый конец провода в расплавленный припой, пока он не окажется в центре капли, затем уберите паяльник.

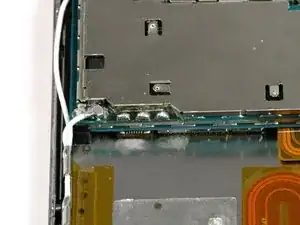

Продолжайте подключать остальные провода таким же образом, следя за тем, чтобы не замкнуть две контактные площадки вместе.
