Как сделать недорогой экстрактор дымовых паров при пайке

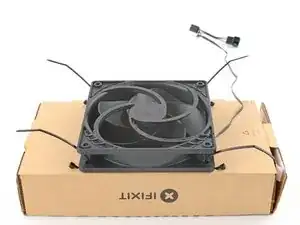

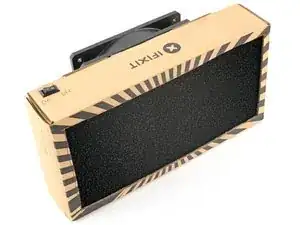

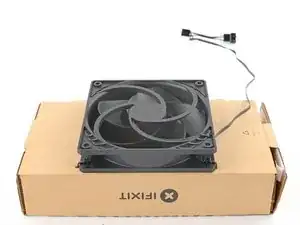

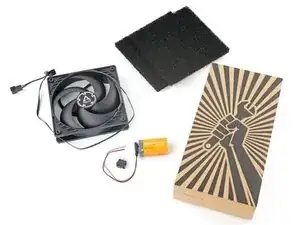

Этот экстрактор паров состоит из трёх основных частей: 12‑вольтового компьютерного вентилятора, корпуса из картонной коробки и фильтра с активированным углём.

Припой часто содержит колофоновую флюсовую смолу. При испарении во время пайки она раздражает дыхательные пути и глаза и может вызвать проблемы со здоровьем при длительном вдыхании.

Этот экстрактор засасывает вредные пары в угольный фильтр, улавливая летучие соединения и удаляя их из воздуха.

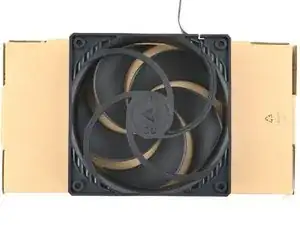

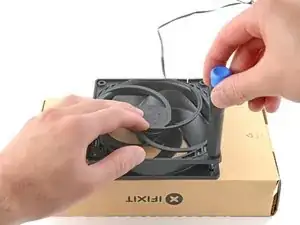

Разместите вентилятор над коробкой так, чтобы можно было сделать вырез для вытяжного отверстия.

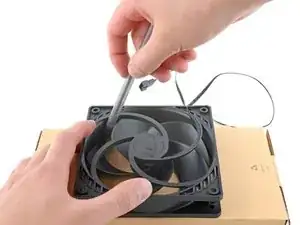

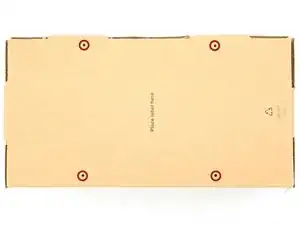

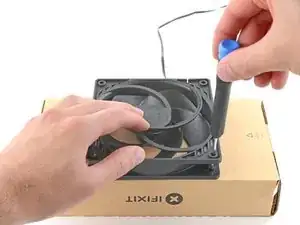

Используйте острый предмет, например отвертку, чтобы проткнуть четыре отверстия для крепления вентилятора в коробке.

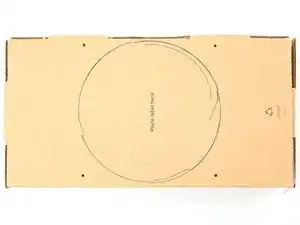

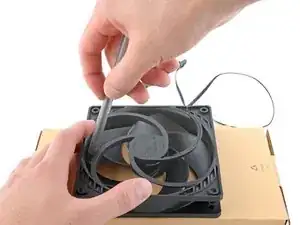

Используйте ручку или карандаш, чтобы обозначить внутренний диаметр вентилятора на коробке.

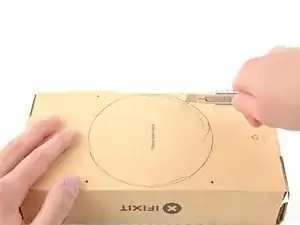

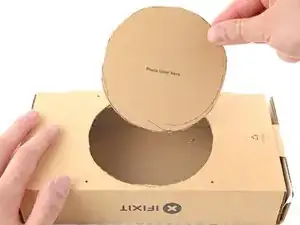

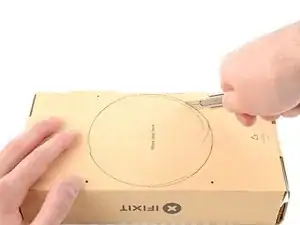

Используйте бритвенное лезвие, чтобы вырезать вытяжное отверстие для вентилятора.

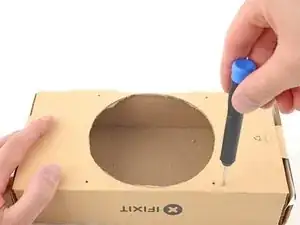

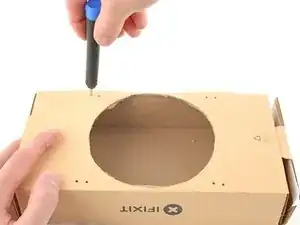

Проткните ещё четыре отверстия примерно на 1 см дальше от тех, что вы сделали ранее.

Переверните коробку.

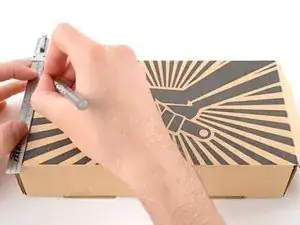

Используйте ручку или карандаш и ровную линейку, чтобы разметить отверстие для всасывания.

Оставьте край‑«борт», чтобы материал фильтра не выпал при установке внутрь коробки.

Используйте бритвенное лезвие, чтобы вырезать отверстие для всасывания в коробке.

Протрите четыре стяжки‑хомуты через отверстия для крепления вентилятора.

Фильтры с активированным углём бывают разных форм и размеров. Возможно, вам придётся отрезать и модифицировать фильтр, чтобы он поместился в корпус.

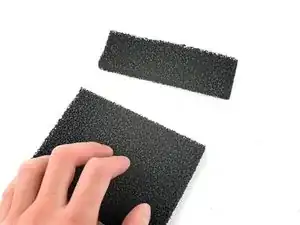

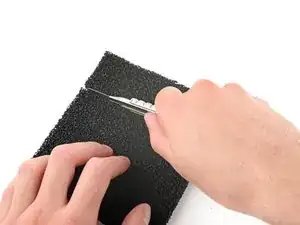

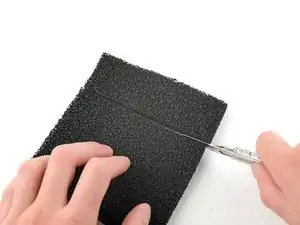

Обрежьте фильтр так, чтобы он плотно входил в отверстие для всасывания.

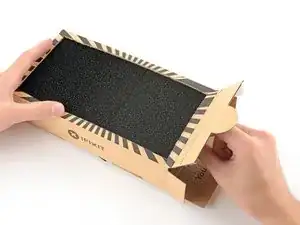

Вставьте фильтр в отверстие для всасывания.

Если ваш фильтр не перекрывает всё отверстие, вы можете использовать клей или ленту, чтобы соединить несколько секций фильтра вместе.

Протяните стяжки‑хомуты через монтажные отверстия вентилятора.

Убедитесь, что сторона всасывания вентилятора расположена у отверстия в коробке, иначе вы получите нагнетатель паров от пайки.

Зафиксируйте вентилятор на вытяжном отверстии, затянув стяжки.

Обрежьте лишние концы стяжек.

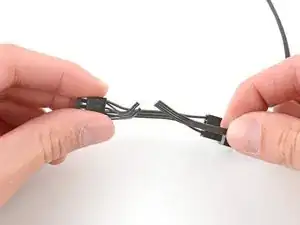

Отметьте и запомните контакты питания и заземления на разъёме вентилятора.

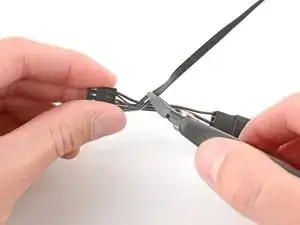

Отрежьте разъём вентилятора.

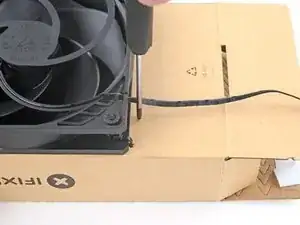

Используйте острый предмет, например отвертку, чтобы проделать отверстие в коробке для кабеля вентилятора.

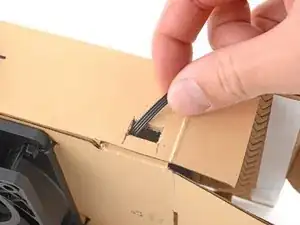

Протяните кабель вентилятора в коробку.

Используйте ручку или карандаш, чтобы обвести контур переключателя.

Выберите удобно расположенное и легко доступное место.

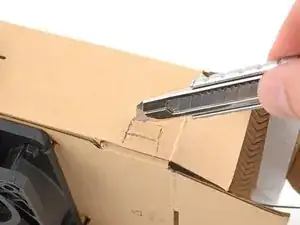

Вырежьте отверстие для переключателя.

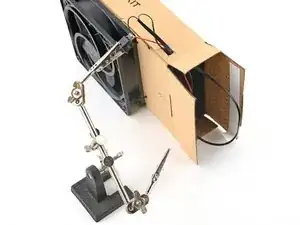

Протяните кабель вентилятора через отверстие для переключателя.

Перед пайкой убедитесь, что вентилятор подключён правильно. Если положительные и отрицательные провода перепутаны, вентилятор может сгореть.

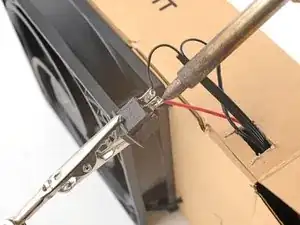

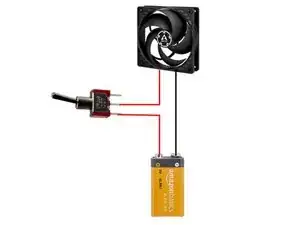

Запаяйте переключатель между положительным проводом вентилятора и положительным проводом батареи.

Запаяйте отрицательный провод вентилятора к отрицательному проводу батареи.

Протяните излишек кабеля обратно и установите переключатель на коробку.

Поместите незакреплённые провода внутрь коробки.

Закрепите 9‑вольтовую батарею внутри коробки с помощью двухсторонней липкой ленты.

Радуйтесь! Дни задержки дыхания или вдыхания дымов припоя закончились.

Если дым от припоя особенно сильный и виден в выхлопе, вы можете добавить дополнительные слои фильтрующего материала, чтобы задержать его.
