Замена переключателя направления для аккумуляторной дрели Skil X-Drive 18 В, модель 2887

Возьмите дрель. Найдите красный фиксирующий переключатель на задней части аккумулятора. Удерживайте переключатель нажатым.

Удерживая красный фиксирующий переключатель нажатым, сдвиньте аккумулятор к задней части дрели, пока он полностью не выйдет из корпуса.

Крепко захватите аккумуляторную дрель левой рукой. Крепко возьмитесь за рукоятку дрели правой рукой. Поверните рукоятку против часовой стрелки, чтобы снять её с дрели.

Держите дрель вертикально одной рукой и сдвиньте направляющую назад, чтобы снять её другой рукой.

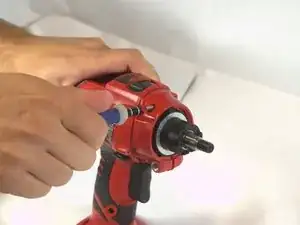

Обойма патрона удерживается центральным винтом Phillips #2 длиной 20 мм. Этот винт имеет обратную резьбу. Вставьте отвертку Phillips #2 и поверните по часовой стрелке, чтобы ослабить и вынуть его.

Резьбовое отверстие, в котором был винт, имеет форму 6-конечной звезды. Вставьте ключ Torx T40 и поверните по часовой стрелке, чтобы ослабить и снять обойму патрона.

Перед началом установите регулируемую муфту на положение «1». Это облегчит снятие.

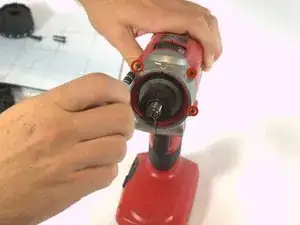

Регулируемая муфта крепится двумя винтами Torx T10 длиной 20 мм. Вставьте отвертку Torx T10 и поверните против часовой стрелки, чтобы ослабить и вынуть каждый винт.

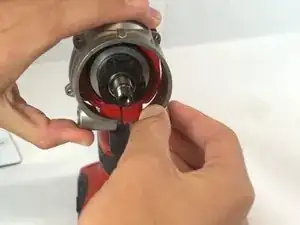

Плотно захватите внешнюю часть регулируемой муфты и снимите её, потянув.

За регулируемой муфтой находится металлическая шайба, удерживающая двенадцать малых шариковых подшипников. Держите дрель слегка поднятой носиком вверх, чтобы шайба и шарики не выпали.

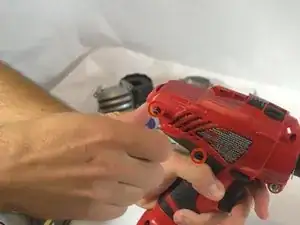

Снимите четыре винта Torx T10 длиной 20 мм. Вставьте отвертку Torx T10 и поверните против часовой стрелки.

После удаления винтов снимите серую крышку.

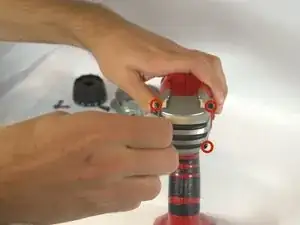

Снимите четыре винта Torx T10 длиной 20 мм. Вставьте отвертку Torx T10 и поверните против часовой стрелки.

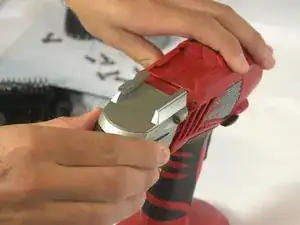

Возьмитесь за серую заднюю часть дрели и сдвиньте её, чтобы снять.

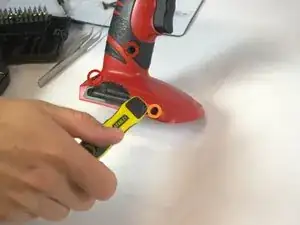

Далее удалите винты Torx T10 длиной 420 мм, которые остались на рукоятке.

Этот винт находится слишком глубоко для обычной отвертки, поэтому используйте ключ Torx, чтобы открутить его.

Начните разъединять корпус снизу дрели.

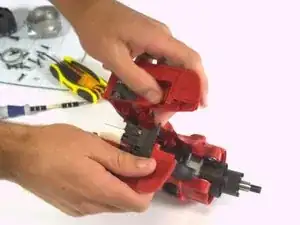

Продолжайте двигаться вверх по дрели, пока не разделите две половины корпуса.

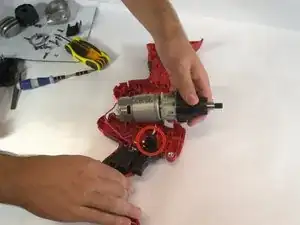

Достаньте старый переключатель направления и замените его на новый.
