Замена курка у аккумуляторной дрели Skil X-Drive 18 В, модель 2887

Возьмите дрель. Найдите красный фиксатор на задней части аккумулятора. Удерживайте фиксатор нажатым.

Удерживая красный фиксатор нажатым, сдвиньте аккумулятор к задней части дрели, пока он полностью не выйдет из корпуса.

Крепко удерживайте дрель левой рукой. Крепко возьмитесь за рукоятку дрели правой рукой. Поверните рукоятку против часовой стрелки, чтобы снять её с дрели.

Держите дрель вертикально одной рукой и сдвиньте упор назад другой рукой, чтобы снять его.

Втулка патрона удерживается центральным винтом Phillips #2 длиной 20 мм. Этот винт имеет обратную резьбу. Вставьте отвертку Phillips #2 и поверните её по часовой стрелке, чтобы ослабить и снять винт.

Резьбовое отверстие, в котором был винт, имеет форму шестиконечной звезды. Вставьте ключ Torx T40 и поверните его по часовой стрелке, чтобы ослабить и снять втулку патрона.

Установите регулируемую муфту в положение «1» перед началом работы. Это упростит её снятие.

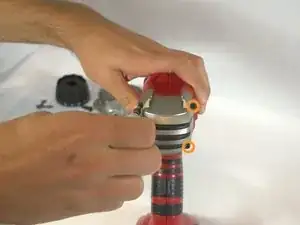

Регулируемая муфта удерживается двумя винтами Torx T10 длиной 20 мм. Вставьте отвертку Torx T10 и поверните её против часовой стрелки, чтобы ослабить и снять каждый винт.

Крепко возьмитесь за внешнюю сторону регулируемой муфты и снимите её.

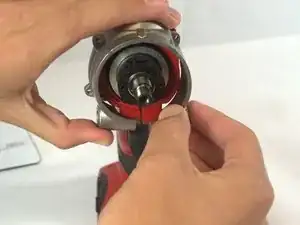

За регулируемой муфтой находится металлическая шайба, удерживающая 12 маленьких шариковых подшипников. Держите дрель слегка наклонённой вверх, чтобы шайба и шарики не выпали.

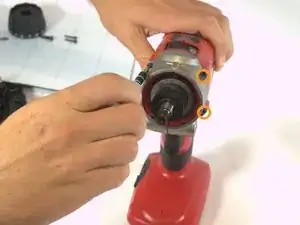

Найдите 4 винта на передней части дрели. Снимите их с помощью Torx T10.

Снимите переднюю крышку корпуса.

Найдите 4 винта на задней части дрели. Снимите их с помощью Torx T10.

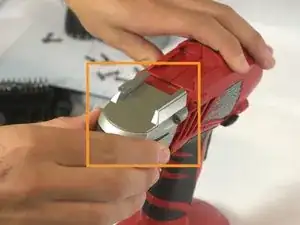

Снимите заднюю крышку корпуса.

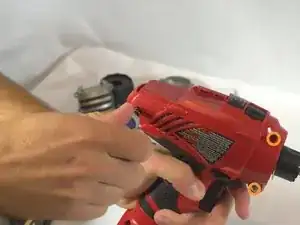

Найдите 4 винта на боковой части дрели. Снимите их с помощью Torx T10.

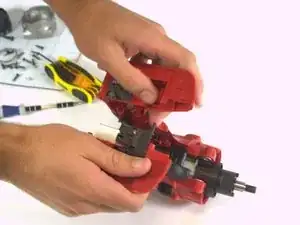

После удаления всех винтов обе боковые крышки можно разъединить.

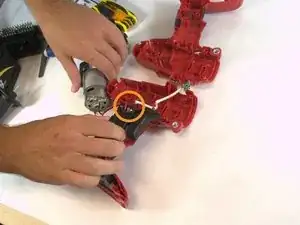

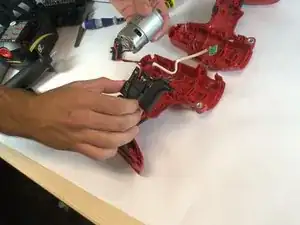

Отключите все провода на верхней части курка, идущие от двигателя и платы.

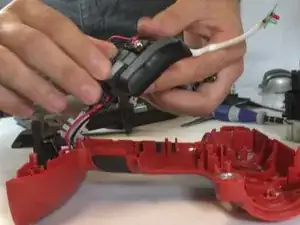

Подсоедините все провода к новому курку.
