Замена щёток дрели Makita XPH01

Дрель содержит две щётки. Этот гайд покажет вам необходимые шаги для их замены и укажет, как снять батарею и заднюю панель для доступа к щёткам.

Шаг 1

Держите дрель вертикально.

Установите палец на белую кнопку освобождения батареи.

Нажмите и удерживайте белую кнопку освобождения, расположенную на передней стороне батареи.

Сдвиньте батарею вперед, одновременно нажимая на белую кнопку освобождения.

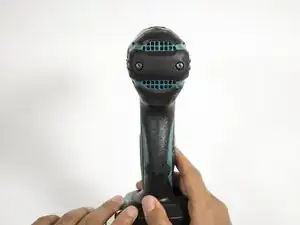

Держите дрель вертикально так, чтобы задняя панель была обращена к вам.

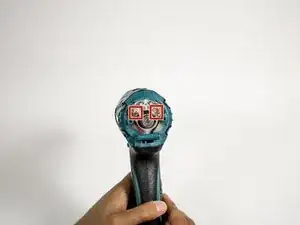

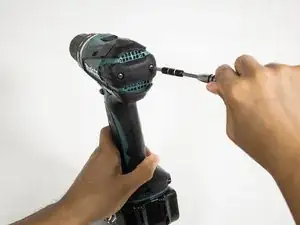

Открутите два винта длиной 18 мм с задней панели с помощью отвертки Phillips PH2.

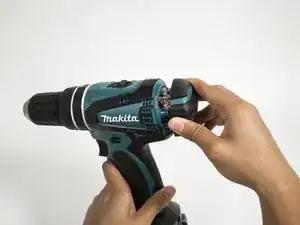

Нажмите слегка на стороны задней панели и отодвиньте её от дрели.

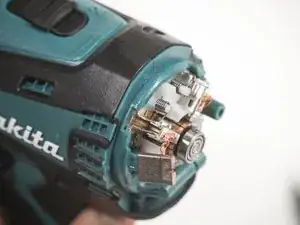

Держите дрель так, чтобы задняя часть была обращена к вам.

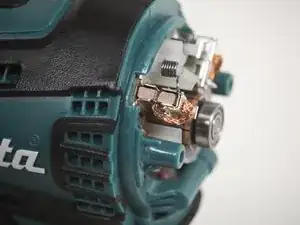

Используйте лопатку, чтобы поднять пружинный зажим из заднего выреза.

Передвиньте пружинный зажим вперед и установите его в передний вырез.

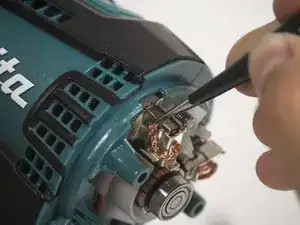

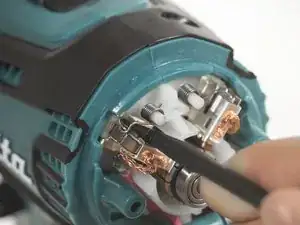

Используйте пинцет, чтобы отсоединить щётку дрели от гильзы.

Используйте пластиковый открыватель, чтобы освободить зажим, соединённый с щёткой дрели.

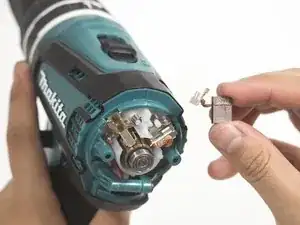

Отделите щ
