Замена сборки рычага ударной дрели DeWALT DW511
Добро пожаловать в руководство по замене сборки рычага ударной дрели Dewalt DW511. Сборка рычага отвечает за выбор режима: ударного сверления или обычного сверления. Со временем сборка рычага может повредиться и потребовать замены. Повреждённая сборка может заклинивать, из-за чего дрель не будет работать.
При работе с дрелью необходимо соблюдать осторожность. Перед началом работ дрель необходимо отключить от сети.
Шаг 1
Открутите три винта Torx T20 длиной 19 мм с задней стороны дрели.
Шаг 2
Вставьте инструмент для вскрытия в канавку на рукоятке и отщёлкните заднюю крышку.
Удерживайте дрель двумя руками и снимите крышку.
Шаг 3
Крепко ухватитесь за корпус кнопки включения.
Медленно вытяните кнопку включения, пока весь корпус не выйдет, и она будет крепиться только на проводах.
Шаг 4
Острыми пинцетами поднимите маленькую металлическую защёлку в отверстии, удерживающем провод.
Зажмите провод тупыми пинцетами и медленно вытащите его.
Шаг 5
Тупыми пинцетами возьмите белый провод.
Аккуратно покачивайте провод, пока он не освободится.
Медленно вытяните провод до полного извлечения.
Шаг 6
После освобождения обоих проводов, шнур питания будет отсоединён от корпуса кнопки включения.
Шаг 7
Используйте инструмент для вскрытия, чтобы поднять пружину, удерживающую щётку.
Извлеките щётку из посадочного места.
Шаг 8
Тупыми пинцетами возьмите красный провод.
Аккуратно покачивайте провод, пока он не освободится.
Медленно вытяните провод до полного извлечения.
Шаг 9

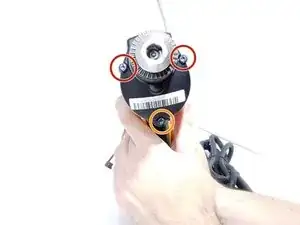

Открутите два винта Torx T20 длиной 45 мм.
Открутите один винт Torx T20 длиной 30 мм.
Шаг 10

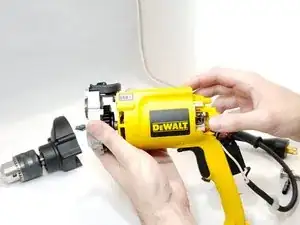

Снимите верхнюю крышку и отложите её в сторону.
Шаг 11

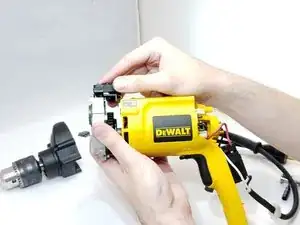

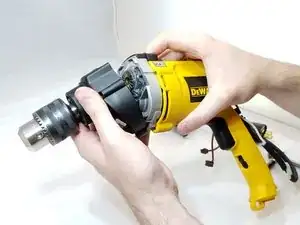

Возьмитесь за крышку корпуса редуктора и аккуратно потяните её наружу, чтобы открылся доступ к сборке рычага.
Важно, чтобы щётки были сняты до выполнения этого шага, иначе они могут повредиться.

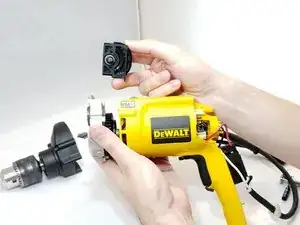

Теперь можно извлечь сборку рычага.
Шаг 12

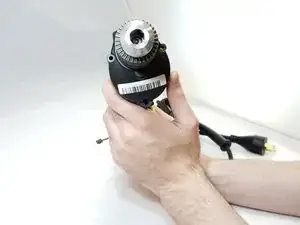

После удаления старой сборки рычага установите новую.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
