Замена курка перфоратора DeWALT DW511
Добро пожаловать в руководство по замене курка перфоратора DeWALT DW511. Курок — важная часть дрели, которая сообщает инструменту, когда включиться и в каком направлении вращаться. Необходимо заменить курок при заедании механизма курка.
При работе с прибором следует соблюдать осторожность. Перед ремонтом любого узла дрель должна быть отключена от сети.
Шаг 1
Вывинтите три винта Torx T20 длиной 19 мм со задней части дрели.
Шаг 2
Вставьте инструмент для открывания в линию стыка рукояти и подденьте заднюю крышку.
Возьмите дрель двумя руками и снимите крышку.
Шаг 3

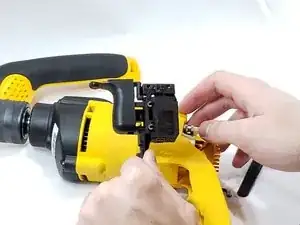

Крепко схватите корпус курка.
Медленно потяните курок, пока он полностью не выйдет, оставаясь присоединённым только проводами.
Шаг 4

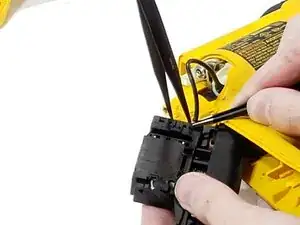

Остроконечными пинцетами поднимите маленькую металлическую защёлку в отверстии, удерживающем провод.
Зажмите провод тупоконечными пинцетами и медленно вытяните провод.
Шаг 5
Тупоконечными пинцетами захватите белый провод.
Осторожно покачивайте провод, чтобы освободить его.
Медленно тяните провод до полного выхода.
Шаг 6
После освобождения обоих проводов сетевой шнур отсоединён от корпуса курка.
Шаг 7
Используя инструмент для открывания, приподнимите пружину, прижимающую щётку.
Извлеките щётку из держателя.
Шаг 8

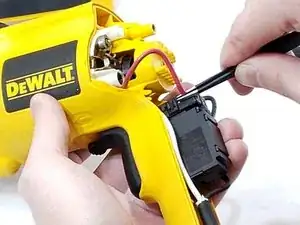

Тупоконечными пинцетами захватите красный провод.
Осторожно покачивайте провод, чтобы освободить его.
Медленно тяните провод до полного выхода.
Шаг 9

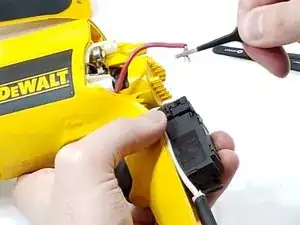

Тупоконечными пинцетами захватите красный провод.
Осторожно покачивайте провод, пока он полностью не выйдет.
Шаг 10

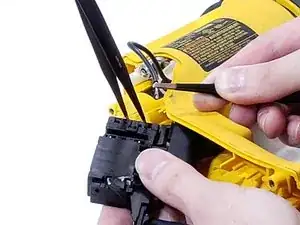

Остроконечными пинцетами поднимите маленькую металлическую защёлку в отверстии, удерживающем провод.
Зажмите провод тупоконечными пинцетами.
Медленно потяните провод, пока он не освободится.

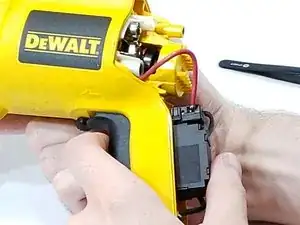

Курок теперь отсоединён от дрели.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
