Замена редуктора (корпуса шестерен) в ударной дрели Dewalt DW511

Удалите три винта Torx T20 длиной 19 мм с тыльной стороны дрели.

Вставьте монтажный инструмент в монтажный шов рукояти и отщелкните заднюю часть.

Возьмите дрель обеими руками и снимите крышку.

Крепко возьмитесь за корпус курка.

Медленно вытяните курок до тех пор, пока корпус полностью не выйдет и останется подключённым только проводами.

Острыми пинцетами подденьте металлическую защёлку в отверстии, удерживающем провод.

Зажмите провод тупоконечным пинцетом и медленно вытяните провод.

Тупоконечным пинцетом захватите белый провод.

Осторожно пошевелите провод, чтобы освободить его.

Медленно вытяните провод до полного отсоединения.

Когда оба провода отсоединены, сетевой кабель освобождается от корпуса курка.

Используйте монтажный инструмент, чтобы приподнять пружину, удерживающую щётку.

Удалите щётку из её посадочного места.

Тупоконечным пинцетом захватите красный провод.

Осторожно пошевелите провод, чтобы освободить его.

Медленно вытяните провод до полного отсоединения.

Удалите два винта Torx T20 длиной 45 мм.

Удалите один винт Torx T20 длиной 30 мм.

Снимите верхнюю крышку и отложите в сторону.

Возьмитесь за крышку корпуса шестерен и аккуратно вытащите её лишь настолько, чтобы обнажить подъёмный механизм рычажного узла.

Важно, чтобы щётки были удалены до выполнения этого шага, иначе вы можете повредить щётки.

Теперь рычажный узел можно поднять и извлечь.

После удаления старого рычажного узла вы можете установить на его место новый.

Удерживайте инструмент ударной дрели прочно за рукоять.

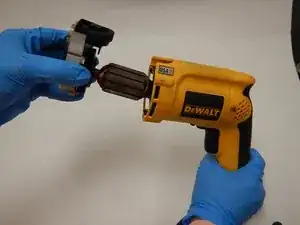

Осторожно отделите блок корпуса шестерен от корпуса ударной дрели.

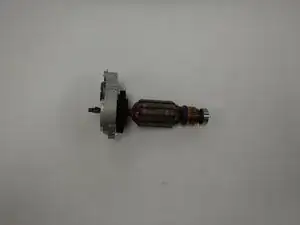

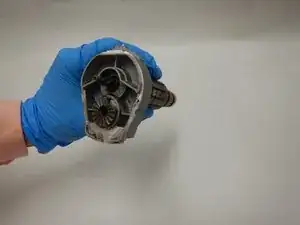

Металлический сплавной корпус шестерен прикреплён к якорю и снимается как единое целое. Отделение корпуса шестерен от якоря требует специализированных ручных инструментов.

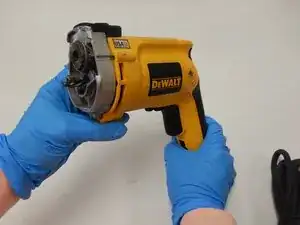

На третьем фото показана шестерня за патроном, которая сцепляется с корпусом шестерен.

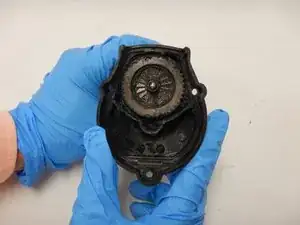

Пластиковый корпус легко повредить при приложении чрезмерной силы при снятии шестерни.
