Замена переключателя вперед/назад Makita XPH01
В этом руководстве показаны необходимые шаги для замены переключателя вперед/назад. Оно демонстрирует, как снять аккумулятор и внешнюю оболочку, чтобы добраться до переключателя вперед/назад на дрели.
Шаг 1
Держите дрель в вертикальном положении.

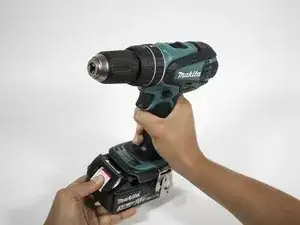

Поместите палец на белую кнопку освобождения аккумулятора.
Шаг 2
Нажмите и удерживайте белую кнопку освобождения, расположенную на передней части аккумулятора.
Шаг 3

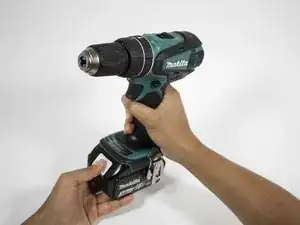

Сдвиньте аккумулятор вперед, одновременно нажимая на белую кнопку освобождения.
Шаг 4

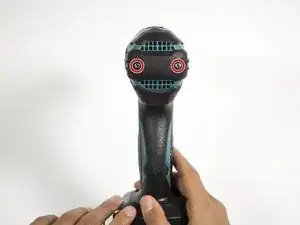

Держите дрель в вертикальном положении, задняя панель должна быть обращена к вам.

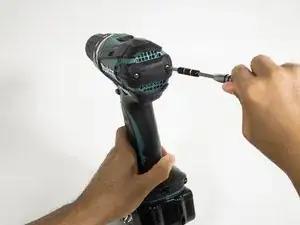

Открутите два винта длиной 18 мм с задней панели с помощью отвертки Phillips PH2.
Шаг 5

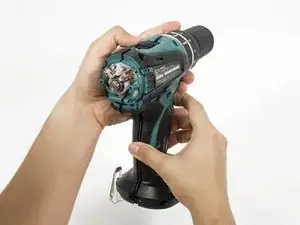

Надавите слегка на стороны задней панели и оттащите её от дрели.
Шаг 6

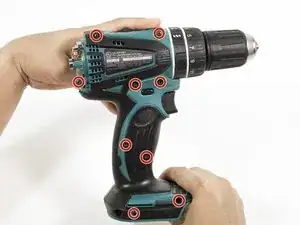

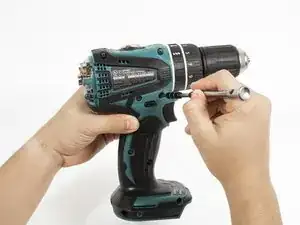

Открутите девять винтов длиной 18 мм с внешней оболочки с помощью отвертки Phillips PH2.
Шаг 7
Надавите слегка на стороны внешней оболочки и оттащите её от дрели.
Шаг 8

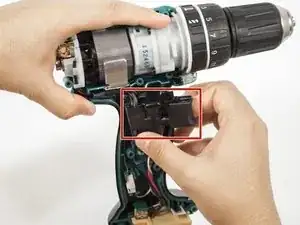

Оттяните черный узел триггера от дрели.
Шаг 9
Удерживайте переключатель вперед/назад.

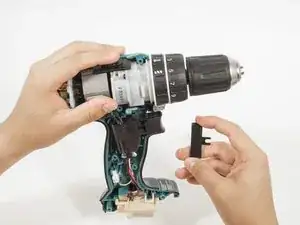

Аккуратно потяните переключатель вперед/назад, чтобы отделить его от узла триггера.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
