Замена переключателя выбора передач Makita XPH01
В этом руководстве описаны необходимые шаги для нахождения и замены переключателя выбора передач. Показано, как снять аккумулятор и внешнюю оболочку для доступа к переключателю выбора передач.
Шаг 1
Держите дрель вертикально, задняя панель должна быть обращена к Вам.
Отвинтите два винта диаметром 18 мм на задней панели с помощью отвертки Phillips PH2.
Шаг 2
Приложите небольшое давление к боковым сторонам задней панели и оттяните её от дрели.
Шаг 3
Отвинтите девять винтов диаметром 18 мм на внешней оболочке с помощью отвертки Phillips PH2.
Шаг 4
Приложите небольшое давление к боковым сторонам внешней оболочки и оттяните её от дрели.
Шаг 5
Оттяните металлическую серебристую скобу, расположенную ближе к задней части дрели, от моторного узла.
Шаг 6

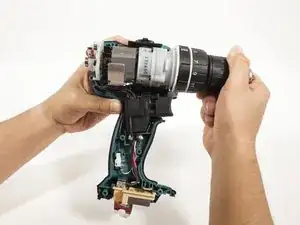

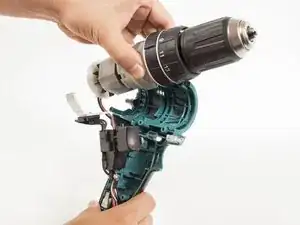

Осторожно схватите переднюю часть моторного узла и вытащите её из пластикового корпуса.

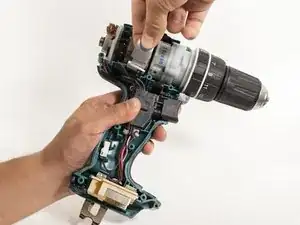

Провода все еще подключены к задней части моторного узла, поэтому будьте осторожны при вытаскивании мотора. Неправильные действия могут привести к падению деталей с задней части мотора.
Шаг 7
Продвиньте переключатель выбора передач вперед.

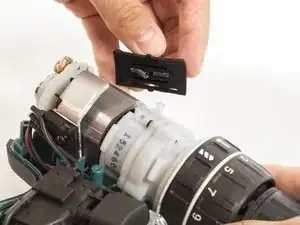

Поднимите переключатель выбора передач, чтобы отделить его от моторного узла.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
