Замена пружины щётки перфоратора DeWALT DW511
Добро пожаловать в руководство по замене пружины щётки перфоратора Dewalt DW511. Пружины щёток — важный компонент, удерживающий щётки на месте, чтобы они не шатались. Наличие прочных пружин важно, потому что при ослаблении пружин и неправильной работе щёток сверло будет перегреваться.
Внимание: пружины выполнены из тонкого металла, который легко сломать и легко потерять.
Шаг 1
Снимите три винта Torx T20 длиной 19 мм с задней части дрели.
Шаг 2
Вставьте монтажный инструмент в линию паза рукояти и подденьте заднюю крышку, чтобы она отщелкнула.
Возьмите дрель двумя руками и снимите крышку.
Шаг 3
Крепко захватите корпус курка.
Медленно потяните курок, пока весь корпус не выйдет и не останется прикреплённым только проводами.
Шаг 4

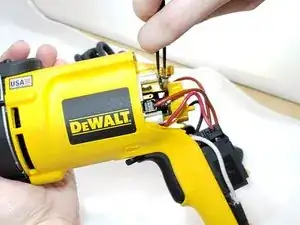

Тонкими пинцетами с острыми концами подожмите маленькую металлическую лапку в отверстии, удерживающем провод.
Зажмите провод тупоконечным пинцетом и медленно вытяните провод.
Шаг 5

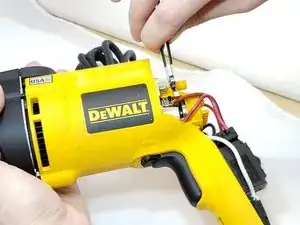

Тупоконечным пинцетом захватите белый провод.
Осторожно покачивайте провод, чтобы ослабить его.
Медленно вытяните провод до полного выхода.
Шаг 6
Когда оба провода свободны, сетевой шнур отсоединён от корпуса курка.
Шаг 7
Тупоконечным пинцетом захватите нижнюю лапку металлической пружины.
Поднимите лапку вверх и продолжайте снимать пружину.
Будьте осторожны при снятии пружины; её легко сломать и потерять.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
