Замена мотора ударной дрели Dewalt DW511

Удалите три торкс-винта T20 длиной 19 мм с задней части дрели.

Вставьте инструмент для вскрытия в канавку рукояти и отщёлкните заднюю крышку.

Возьмите дрель обеими руками и снимите крышку.

Крепко возьмитесь за корпус курка.

Медленно вытяните курок до тех пор, пока корпус полностью не выйдет, оставаясь подключённым только проводами.

Острогубцами с тонким остриём поднимите металлическую защёлку в отверстии, удерживающую провод.

Захватите провод тупыми пинцетами и медленно вытяните его.

Тупыми пинцетами возьмите белый провод.

Осторожно покачивайте провод, чтобы ослабить соединение.

Медленно вытяните провод до полного освобождения.

После освобождения обоих проводов сетевой шнур отделён от корпуса курка.

Используйте инструмент для вскрытия, чтобы поднять пружину, удерживающую щётку.

Снимите щётку с её крепления.

Тупыми пинцетами захватите красный провод.

Осторожно покачивайте провод, чтобы ослабить соединение.

Медленно вытяните провод до полного освобождения.

Удалите два торкс-винта T20 длиной 45 мм.

Удалите один торкс-винт T20 длиной 30 мм.

Снимите верхнюю крышку и отложите её в сторонку.

Возьмите крышку редуктора и осторожно оттяните её настолько, чтобы обнажить узел рычагов.

Важно, чтобы щётки были удалены до выполнения этого шага, иначе вы можете повредить щётки.

Теперь узел рычагов можно вынуть.

После снятия старого узла рычагов вы можете установить на его место новый.

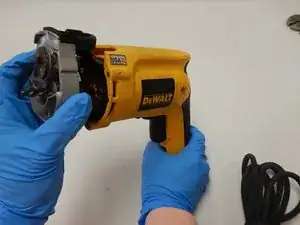

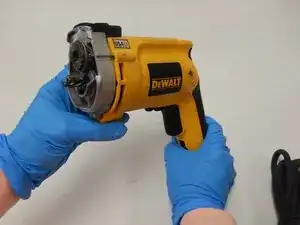

Крепко держите инструмент ударной дрели за рукоять.

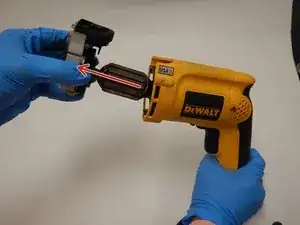

Осторожно отделите блок редуктора от корпуса ударной дрели.

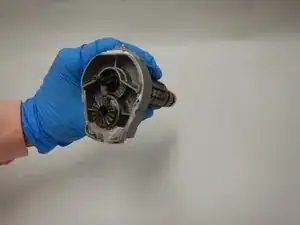

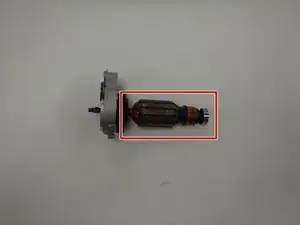

Мотор прикреплён к металлическому сплавному корпусу редуктора и снимается единым блоком. Разделение мотора и корпуса редуктора требует специализированных ручных инструментов.
