Замена пружины сцепления Makita XPH01

Электрические инструменты

В этом руководстве представлены необходимые шаги для нахождения и замены переключателя вперед/назад. Показывается, как снять аккумулятор и внешнюю оболочку для доступа к переключателю вперед/назад дрели.

Шаг 1

Держите дрель вертикально.

Поместите палец на белую кнопку освобождения аккумулятора.

Шаг 2

Нажмите и удерживайте белую кнопку освобождения, расположенную на передней части аккумулятора.

Шаг 3

Сдвиньте аккумулятор вперед, нажав на белую кнопку освобождения.

Шаг 4

Держите дрель вертикально, задняя панель должна быть обращена к вам.

Открутите два винта 18 мм с задней панели с помощью отвертки Phillips PH2.

Шаг 5

Надавите слегка на боковые стороны задней крышки и отодвиньте её от дрели.

Шаг 6

Открутите девять винтов 18 мм с внешней оболочки с помощью отвертки Phillips PH2.

Шаг 7

Надавите слегка на боковые стороны внешней оболочки и отодвиньте её от дрели.

Шаг 8

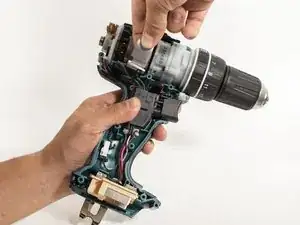

Оттяните серебристую металлическую скобу, расположенную ближе к задней части моторного узла, от дрели.

Шаг 9

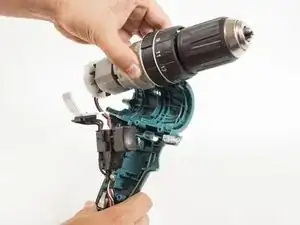

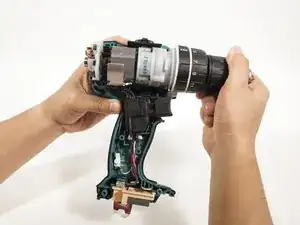

Удобно возьмите мотор за переднюю часть узла и вытяните его от внешней оболочки.

Провода все еще подключены к задней части моторного узла, поэтому будьте осторожны при вытаскивании мотора. Невыполнение этого может привести к падению деталей с задней части мотора.

Шаг 10
