Замена щёток ударной дрели DeWALT DW511
Добро пожаловать в руководство по замене щёток ударной дрели DeWALT DW511. Щётки — важная часть дрели, которая предотвращает накопление загрязнений в обмотке. Замена щёток требуется при их износе или сколах.
Следует соблюдать осторожность при работе с устройством. Перед началом работы необходимо отключить дрель от сети.
Шаг 1

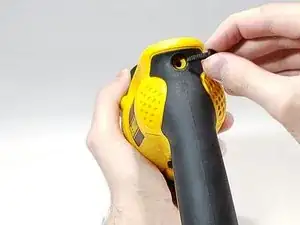

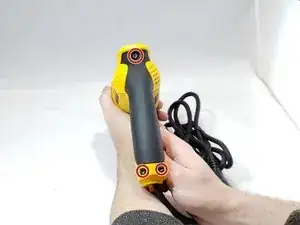

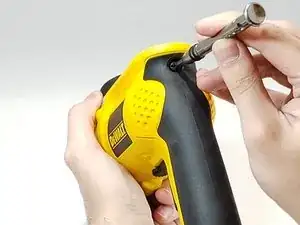

Открутите три винта Torx длиной 19 мм с тыльной стороны дрели.
Шаг 2

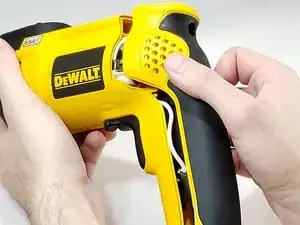

Вставьте инструмент для вскрытия в паз рукоятки и отогните заднюю крышку.
Удерживайте дрель двумя руками и снимите крышку.
Шаг 3

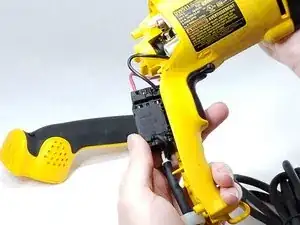

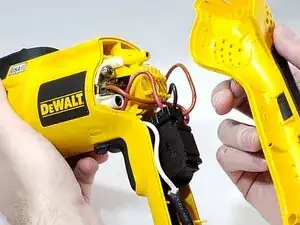

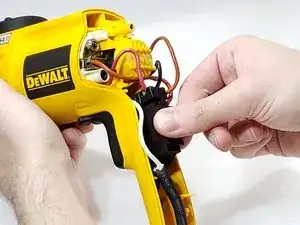

Крепко удерживайте корпус кнопки включения.
Медленно вытяните кнопку включения, пока весь корпус не окажется снаружи и будет соединён только проводами.
Шаг 4

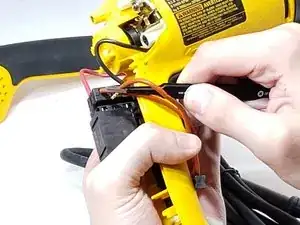

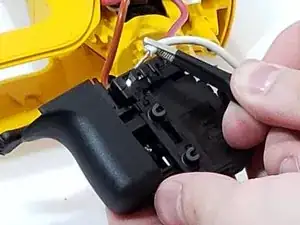

Острыми пинцетами нажмите на металлическую защёлку в отверстии, удерживающем провод.
Зажмите провод тупыми пинцетами и медленно вытяните его.
Шаг 5

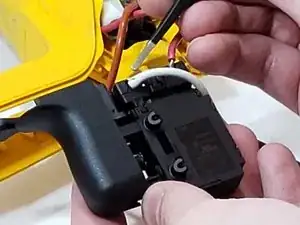

Тупыми пинцетами возьмите белый провод.
Аккуратно покачивайте провод, пока он не освободится.
Медленно вытягивайте провод, пока он полностью не выйдет.
Шаг 6

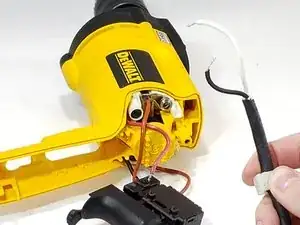

После освобождения обоих проводов шнур питания будет отделён от корпуса кнопки включения.
Шаг 7

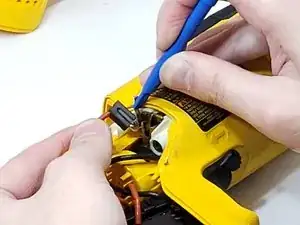

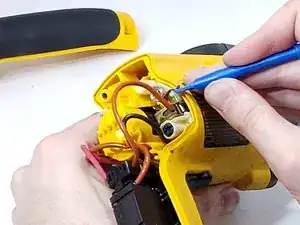

Используйте инструмент для вскрытия, чтобы отжать пружину, удерживающую щётку.
Извлеките щётку из держателя.
Шаг 8

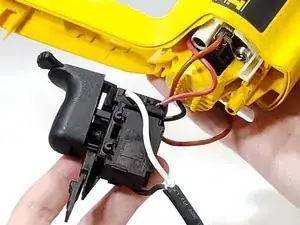

Тупыми пинцетами возьмите красный провод.
Аккуратно покачивайте провод, пока он не освободится.
Медленно вытягивайте провод, пока он полностью не выйдет.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
