Замена щеточных рычагов DeWalt D28110
В этом руководстве описывается процесс замены пластиковых рычагов, удерживающих щетки на месте. Они расположены в основании щеточного мотора и необходимы для электрического соединения.
Шаг 1
С помощью отвертки T-15 удалите четыре торцевых винта размером 22 мм, удерживающих заднюю панель на месте.
Отключите шлифмашину перед разборкой.
Шаг 2
Используйте край лопатки, чтобы ослабить и снять заднюю панель.
Шаг 3
Удалите единственный торцевой винт размером 20 мм, удерживающий заднюю панель на месте.
Шаг 4
Оттяните заднюю сторону задней панели.
Шаг 5

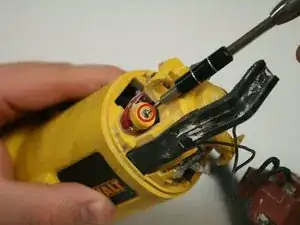

С помощью отвертки T-6 открутите торцевой винт, удерживающий рычаг на месте.
Шаг 6
Осторожно удалите рычаг из сборки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
