Замена кабеля питания DeWalt DWE4011

Электрические инструменты

При замене электрических компонентов на любом устройстве необходимо учитывать риск поражения электрическим током. Убедитесь, что шнур не подключен к источнику питания перед тем, как приступить к этому руководству по замене. Если шнур порван, это не должно быть проблемой. Причины, по которым вам может понадобиться следовать этому руководству, включают: поврежденный кабель питания или невозможность включения шлифовальной машины.

Шаг 1

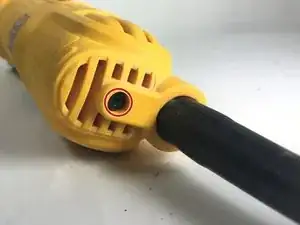

Переверните устройство и снимите винт T15 Torx размером 5/8" (17 мм).

Шаг 2

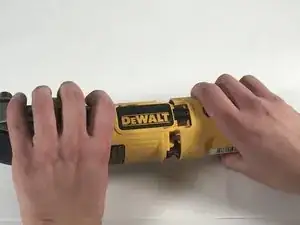

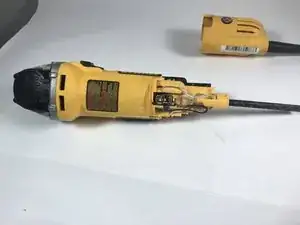

Снимите нижнюю оболочку, отделив конец ручки от основной оболочки.

Шаг 3

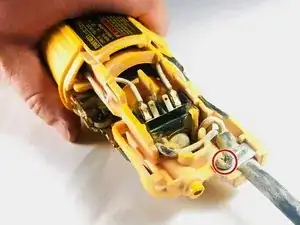

Снимите винт Phillips #2 размером 1/2” (13 мм), который крепит кабель питания к устройству. Это освободит металлический зажим, удерживающий кабель на месте.

Шаг 4

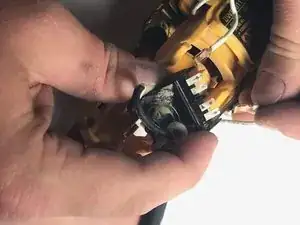

Переверните шлифовальную машину и отсоедините пластиковый механизм переключателя от корпуса кабеля.

Шаг 5

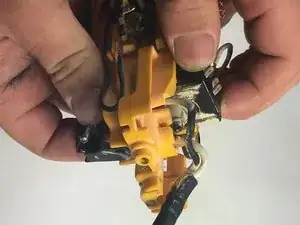

Отогните желтую вкладку, удерживающую корпус на месте, с помощью нейлоновой лопатки. Осторожно вытяните корпус из оболочки.

Шаг 6

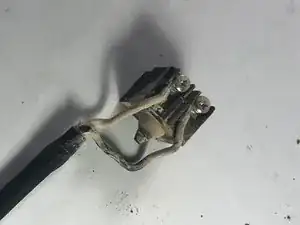

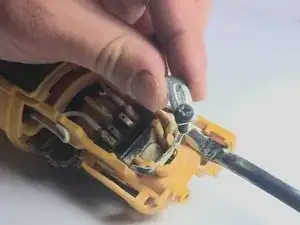

Найдите клеммы с двумя белыми кабелями и отсоедините оба.

Эти кабели подключены к внешним клеммам; подключите их так же во время сборки.

Шаг 7

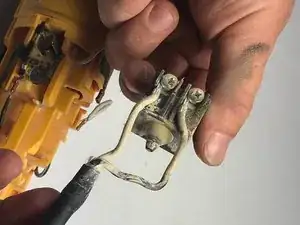

Полностью удалите корпус кабеля из оболочки устройства.

Два провода, идущие от кабеля питания, должны оставаться подключенными к электрическому корпусу на этом этапе.

Шаг 8

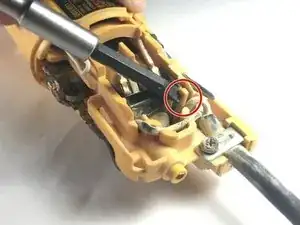

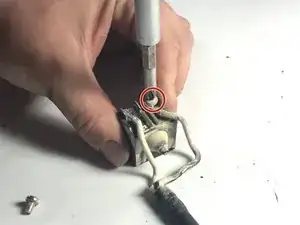

Ослабьте винты Phillips #2 достаточно, чтобы отсоединить два провода от корпуса кабеля питания.

Полностью удалять винт не обязательно, но это не повредит, так как винты просто зажимают концы проводов.

Перевод руководства с ifixit.com
