Замена корпуса мотора Milwaukee 5262-21
Если необходимо заменить корпус мотора в роторном молотке, используйте это руководство для разборки прибора. Вы будете следовать пошаговой инструкции, которая поможет заменить корпус мотора; также можно ориентироваться на фотографии, приложенные к каждому шагу.
Шаг 1
Снимите десять винтов Torx T20 длиной 19 мм, показанных красным.
Шаг 2
Снимите корпус в красном цвете, приподняв его с инструмента.
Шаг 3
Теперь можно вынуть два винта T-10 длиной 10 мм, показанных красным.
Далее снимите два винта T-10 длиной 10 мм, расположенные с другой стороны инструмента и показанные оранжевым.
Шаг 4
С помощью металлической лопатки снимите каждый держатель щетки, как показано на изображениях.
Шаг 5
Снимите четыре винта Torx T20 длиной 37 мм, показанные красным. Эти винты соединяют корпус коробки передач с корпусом мотора.
Шаг 6
После снятия четырёх винтов разъедините две секции.
Шаг 7
Снимите четыре винта длиной 12 мм с отверткой Torx T15, показанные красным.
Эти винты удерживают перегородку вентилятора.
Шаг 8

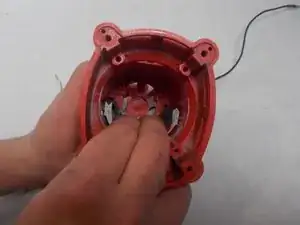

Вытащите перегородку вентилятора, потянув её наружу.
Шаг 9

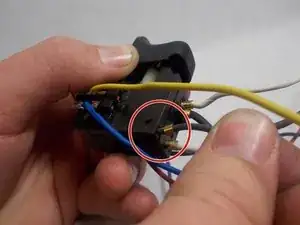

Выньте чёрный провод (показан на изображении) из узла переключателя.
Шаг 10

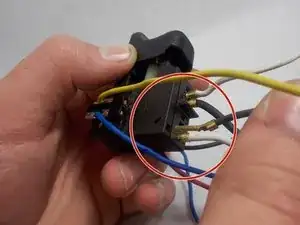

Выньте белый провод (показан на изображении) из узла переключателя.
Шаг 11

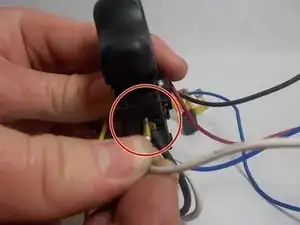

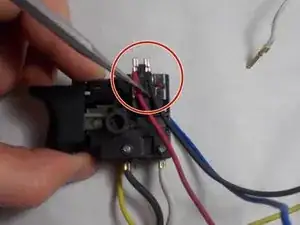

С помощью металлической лопатки выдвиньте чёрный провод (показан на изображении) из узла переключателя.
Шаг 12

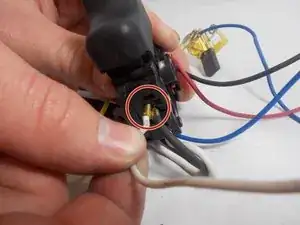

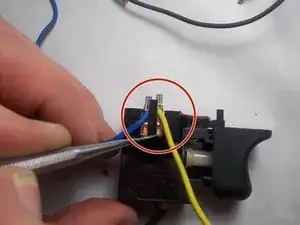

С помощью металлической лопатки выдвиньте жёлтый провод (показан на изображении) из узла переключателя.
Шаг 13

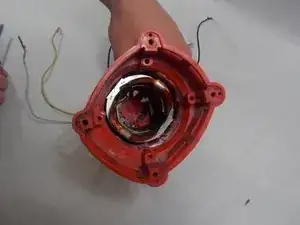

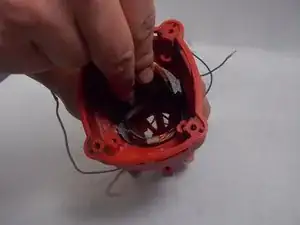

После отсоединения проводов выдавите узел обмотки 120 В из корпуса мотора.
Возможно, потребуется использовать отвертку, чтобы протолкнуть узел сзади.
Шаг 14

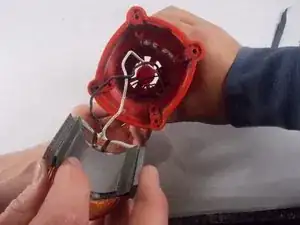

Когда узел ослаблен, извлеките каждую половину из корпуса.
Обратите внимание на ориентацию, в которой половины сидят в корпусе перед их снятием.
Шаг 15

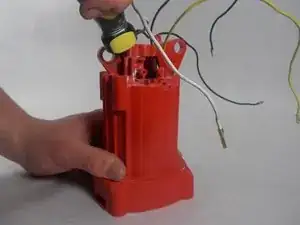

Снимите корпус мотора с устройства.
Заключение
Для сборки прибора следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
