Замена крышки редуктора Milwaukee Rotary Hammer 260520 D14A 2016
В случае повреждения картера Milwaukee Rotary Hammer 260520 D14A 2016, который является серой задней крышкой дрели, воспользуйтесь этим руководством для его замены.
Цель крышки редуктора — соединить сборку редуктора с остальной частью корпуса дрели.
Шаг 1
Снимите аккумулятор, выдвинув его из основания.
Шаг 2
Удалите два винта длиной 20.3 мм с правой стороны основания дрели с помощью отвертки Torx T3.
Шаг 3
Удалите пять винтов длиной 20.3 мм с правой стороны рукоятки с помощью отвертки Torx T3.
Шаг 4
Удалите четыре матовых винта длиной 24 мм на картере у задней крышки дрели (соединяющие патрон с рукояткой) с помощью отвертки Torx T3.
Шаг 5
Удалите два винта длиной 24 мм на крышке корпуса под вентиляционными отверстиями. Эти винты направлены внутрь дрели.
Шаг 6
С помощью бит для отвертки Torx T5 удалите два винта длиной 26.8 мм с каждой стороны крышки корпуса дрели, расположенные под вентиляционными отверстиями. Эти винты направлены вверх.
Шаг 7
Осторожно раздвиньте крышки рукоятки дрели.
Шаг 8

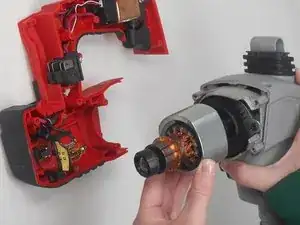

Удалите сборку дрели из сборки рукоятки.
Шаг 9

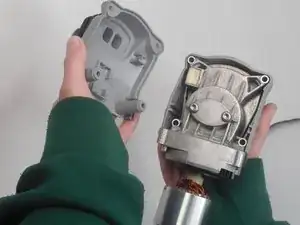

Осторожно снимите крышку редуктора с сборки дрели.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
