Замена редуктора Milwaukee 5262-21
В этом руководстве показано, как разобрать инструмент вплоть до шестерён, чтобы можно было заменить узел редуктора. Узел редуктора может выходить из строя из‑за износа. Если вы испытываете скрежет или проскальзывание в редукторе вашего перфоратора, причиной может быть неисправный узел редуктора.
Шаг 1

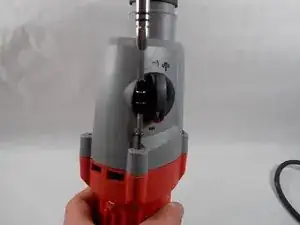

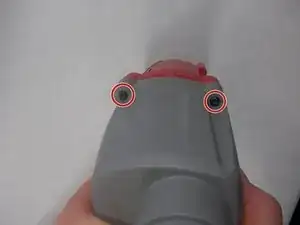

Снимите десять винтов Torx T20 длиной 19 мм, показанных красным.
Шаг 2
Снимите корпус (Housing Assembly), поднимая его вверх и отводя от инструмента.
Шаг 3

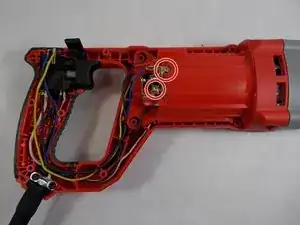

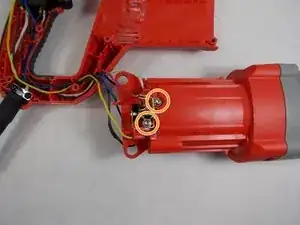

Снимите два винта Torx T10 длиной 10 мм, крепящие верхние держатели щёток к корпусу двигателя.
Снимите два винта Torx T10 длиной 10 мм, крепящие нижние держатели щёток к корпусу двигателя.
Шаг 4

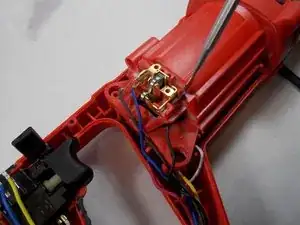

Используя металлическую лопатку, отожмите и снимите каждый держатель щётки.
Шаг 5
Снимите четыре винта Torx T20 длиной 37 мм, показанных красным.
Шаг 6

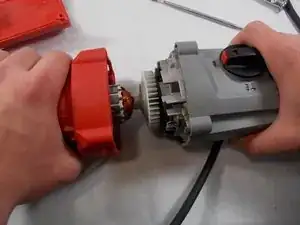

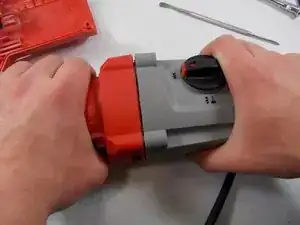

Вытащите переднюю часть инструмента из корпуса двигателя.
Шаг 7

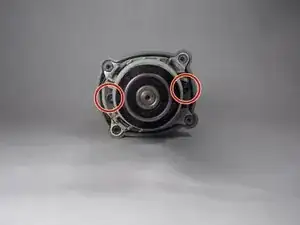

Снимите два винта Torx T10 длиной 11,5 мм, показанных красным.
Шаг 8

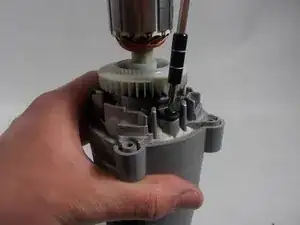

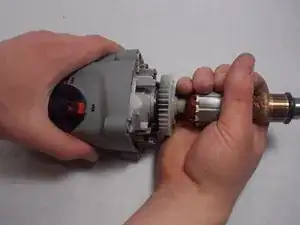

Выньте узел якоря 120V из узла диафрагмы.
Шаг 9

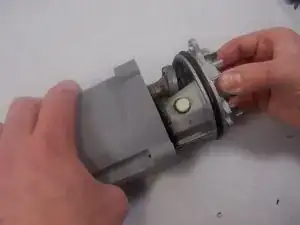

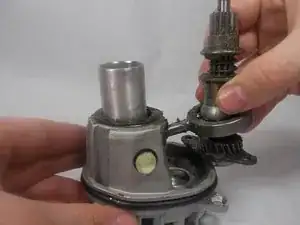

С помощью металлической лопатки подденьте диафрагменный узел и выньте его из корпуса шестерён.
Шаг 10

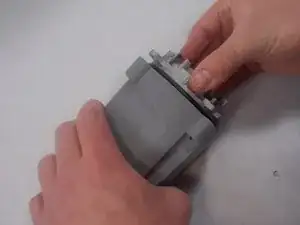

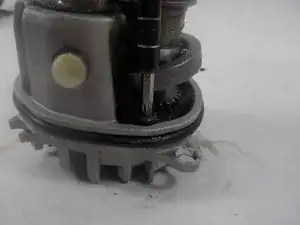

Теперь, когда диафрагма ослаблена, вы можете вытащить её из корпуса шестерён.
Шаг 11
Диафрагменный узел будет покрыт смазкой. Чтобы продолжить, возможно, стоит протереть его, чтобы удалить излишки смазки.

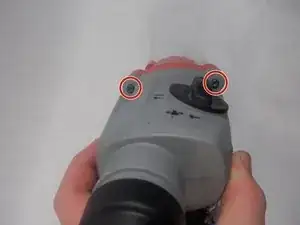

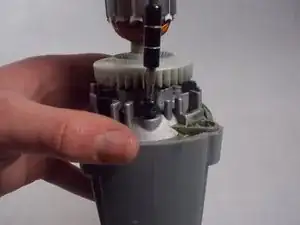

После удаления части смазки (при необходимости) снимите два винта Torx T20 длиной 15 мм, показанных красным.
Шаг 12

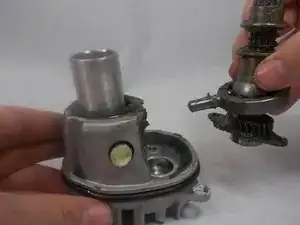

Теперь поднимите узел редуктора вверх и выньте его из диафрагмы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
