Замена шестерни (пиниона) DeWalt D28110
В этом руководстве Вы разберёте «головку» пиниона углошлифовальной машины, чтобы получить доступ к компонентам зубчатого корпуса.
Шаг 1

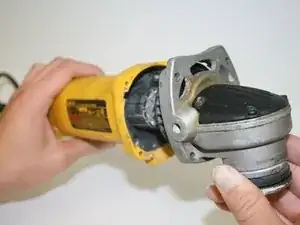

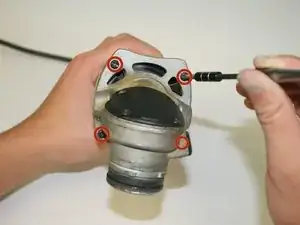

Отвинтите четыре торкс-винта 22 мм в зубчатом корпусе с помощью отвертки T-15.
Перед началом разборки отсоедините шлифмашину от сети.
Шаг 2

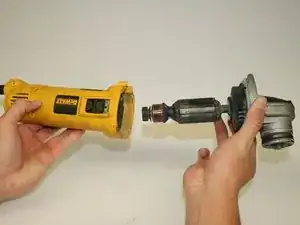

Выньте зубчатый корпус.
Шаг 3

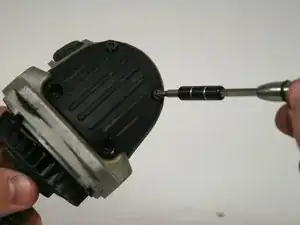

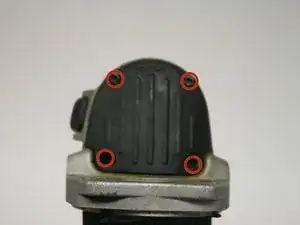

Отвинтите четыре торкс-винта с помощью отвертки T-15.
Шаг 4

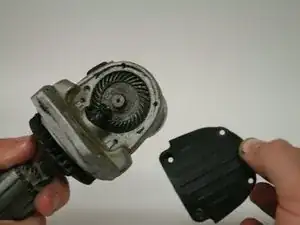

Снимите крышку зубчатого корпуса.
Шаг 5

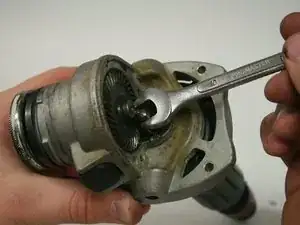

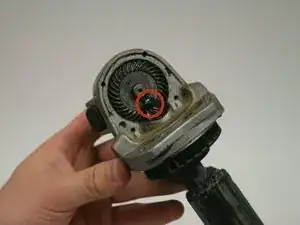

С помощью гаечного ключа на 10 мм отверните шестигранную гайку против часовой стрелки.
Шаг 6

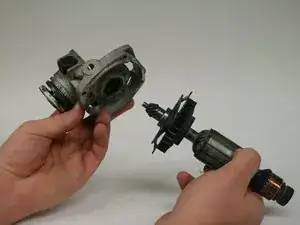

Выньте якорь из зубчатого корпуса.

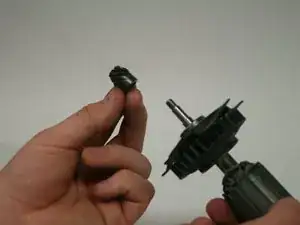

Снимите пинион с якоря.
Заключение
Для повторной сборки устройства выполните шаги в обратном порядке.
