Замена корпуса с выключателем для перфоратора Milwaukee Rotary Hammer 260520 D14A 2016
При любых электрических проблемах с перфоратором Milwaukee Rotary Hammer 260520 D14A 2016, таких как заедающий спусковой переключатель или непостоянные обороты, воспользуйтесь этим руководством для замены корпуса с электропакетом дрели.
Сборка корпуса с выключателем — это часть устройства, контролирующая электрический поток и обеспечивающая замыкание и размыкание электрической цепи.
Шаг 1
Снимите аккумулятор, сдвинув его из основания.
Шаг 2
Удалите два винта 20,3 мм на правой стороне основания дрели с помощью отвертки Torx T3.
Шаг 3
Удалите пять винтов 20,3 мм на правой стороне рукояти с помощью отвертки Torx T3.
Шаг 4
Удалите четыре матовых винта 24 мм на картере у задней крышки дрели (соединяющей патрон с рукоятью) с помощью отвертки Torx T3.
Шаг 5
Удалите два винта 24 мм на крышке корпуса под вентиляционными отверстиями. Эти винты направлены внутрь дрели.
Шаг 6
Используя бита Torx T5, удалите по два винта 26,8 мм с каждой стороны крышки корпуса дрели, расположенные под вентиляционными отверстиями. Эти винты направлены вверх.
Шаг 7
Аккуратно разомкните крышки рукояти дрели.
Шаг 8

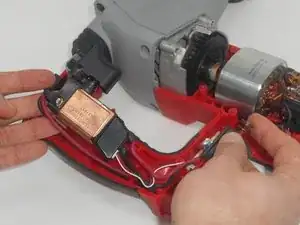

Осторожно извлеките корпус с выключателем возле спускового крючка из рукояти.
Шаг 9

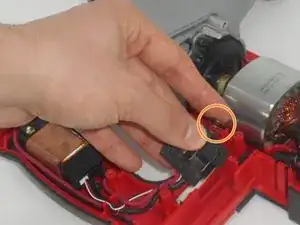

Установите заменяемую сборку корпуса.
Аккуратно установите пружину клеммного блока вместе со сборкой блока.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
