Замена дефлектора вентилятора Milwaukee 5262-21
В этом руководстве вы получите пошаговые инструкции по замене дефлектора вентилятора. Вам нужно будет удалить 4 винта, чтобы получить доступ к дефлектору вентилятора, это руководство покажет вам, где именно находятся эти винты.
Шаг 1

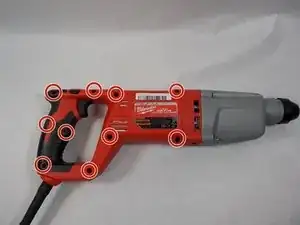

Удалите десять винтов Torx T20 размером 19 мм, показанных красным.
Шаг 2

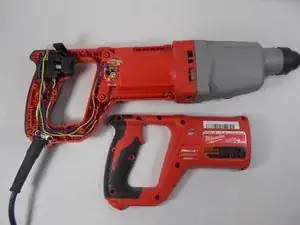

Удалите красный корпус, подняв его с инструмента.
Шаг 3

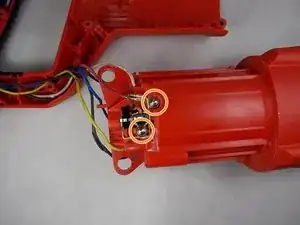

Теперь можно удалить два винта T-10 размером 10 мм, показанные красным.
Затем удалите два винта T-10 размером 10 мм, расположенные с другой стороны инструмента, показанные оранжевым.
Шаг 4

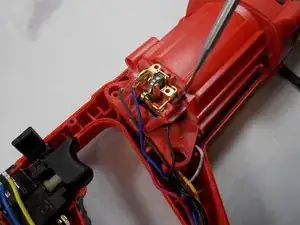

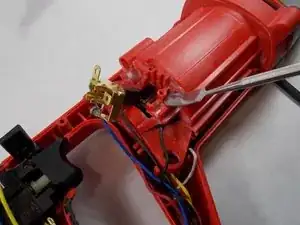

С помощью металлической лопатки удалите каждый держатель щеток, как показано на изображениях.
Шаг 5

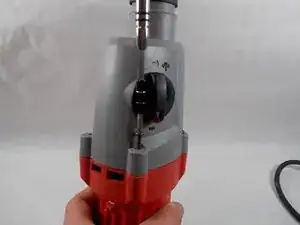

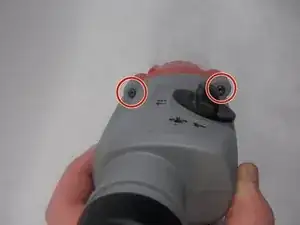

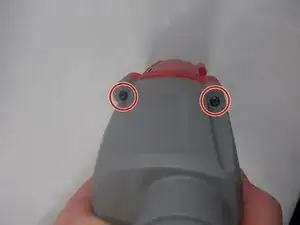

Удалите четыре винта T-20 размером 37 мм, показанные красным. Эти винты крепят редуктор к моторному отсеку.
Шаг 6

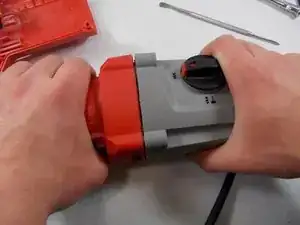

После удаления четырех винтов разъедините две секции.
Шаг 7

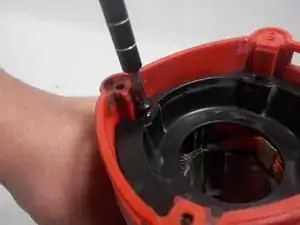

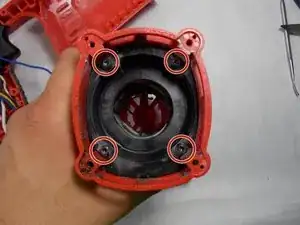

Удалите четыре винта размером 12 мм с помощью отвертки Torx T-15, показанные красным.
Эти винты удерживают дефлектор вентилятора на месте.
Шаг 8

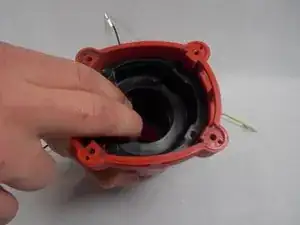

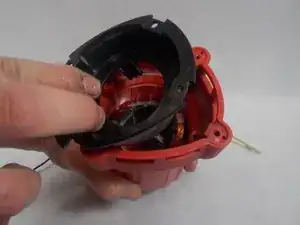

Удалите дефлектор вентилятора, вытащив его.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
