Замена выключателя питания DeWalt D28110
Выключатель состоит из двух взаимосвязанных частей: механического и электронного. Если выключатель неисправен, возможно, потребуется заменить одну или обе эти составляющие.
Шаг 1
Используя отвертку T-15, открутите четыре торкс-винта 22 мм на корпусе редуктора.
Перед разборкой отключите болгарку от сети.
Шаг 2
Выньте корпус редуктора.
Шаг 3
Используя отвертку T-15, открутите четыре торкс-винта 22 мм, крепящие заднюю панель.
Перед разборкой отключите болгарку от сети.
Шаг 4
С помощью лопатки подденьте и снимите заднюю панель.
Шаг 5
Снимите один торкс-винт 20 мм, удерживающий заднюю панель.
Шаг 6
Оттяните заднюю часть задней панели.
Шаг 7

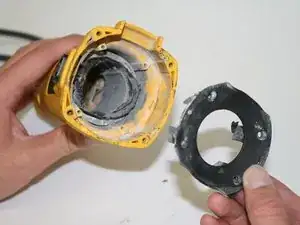

За валом двигателя находится внутренняя пластиковая защитная крышка.

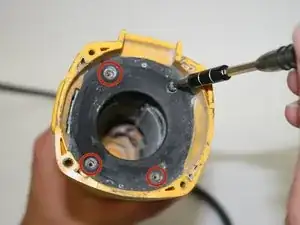

Открутите по четырем винтам в каждом углу.
Защита должна выйти при сильном уверенном рывке.
Шаг 8

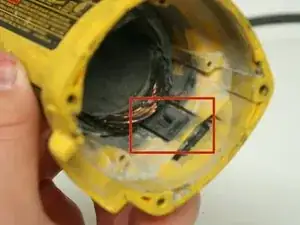

Прямо за внутренней защитой расположен механизм скольжения кнопки.

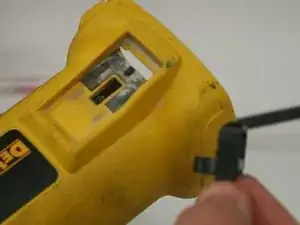

Используйте круглогубцы, чтобы сжать и вытолкнуть фланцы кнопки, выведя её из паза.
Шаг 9

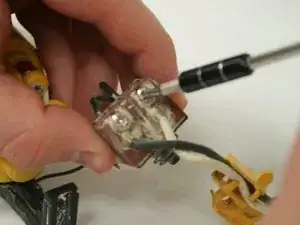

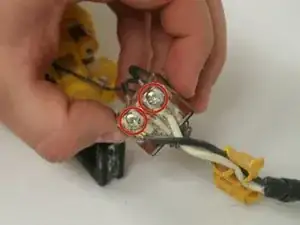

Отверткой J-1 отвинтите провода сетевого шнура от красного корпуса выключателя (находится в задней части болгарки).
Шаг 10

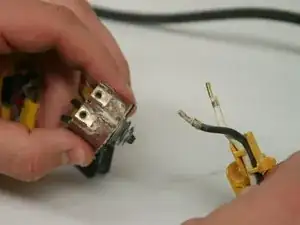

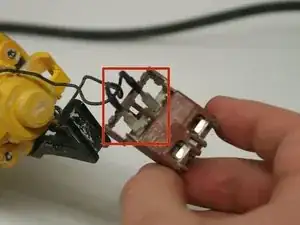

Отсоедините провода двигателя с другой стороны корпуса выключателя.
Провода соединены в гильзе с плоским штырем корпуса выключателя. Уверенный рывок должен отсоединить их.
Заключение
Для сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
