Замена прокладки перфоратора Milwaukee Rotary Hammer 260520 D14A 2016
Прокладку перфоратора Milwaukee Rotary Hammer 260520 D14A 2016 может потребоваться заменить, если устройство протекает маслом, не бьёт с необходимой силой или заедает. Учтите, что в этом руководстве требуется доступ к сборке редуктора, поэтому всё, что контактирует с устройством, может быть покрыто смазкой. Некоторые из шагов также требуют значительной силы от пользователя.
Прокладки — это механические уплотнения, которые защищают сопрягаемые поверхности при сжатии, заполняя пространство между ними.
Шаг 1
Снимите аккумулятор, сдвинув его от основания.
Шаг 2
Отвинтите два винта 20,3 мм на правой стороне основания дрели с помощью отвертки Torx T3.
Шаг 3
Отвинтите пять винтов 20,3 мм на правой стороне рукоятки с помощью отвертки Torx T3.
Шаг 4
Отвинтите четыре матовых винта 24 мм на картридже коробки передач у задней крышки дрели (соединяющие патрон с рукояткой) с помощью отвертки Torx T3.
Шаг 5
Отвинтите два винта 24 мм на крышке корпуса под вентиляционными отверстиями. Эти винты направлены внутрь дрели.
Шаг 6
С помощью биты Torx T5 удалите по два винта 26,8 мм с каждой стороны крышки корпуса дрели, расположенные под вентиляционными отверстиями. Эти винты направлены вверх.
Шаг 7
Осторожно разъедините крышки рукоятки дрели.
Шаг 8
Сожмите фиксирующую втулку у головки дрели.
Шаг 9
Удерживая втулку сжатой, снимите защитный колпачок от пыли.
Шаг 10
Снимите фиксирующую втулку.
Шаг 11

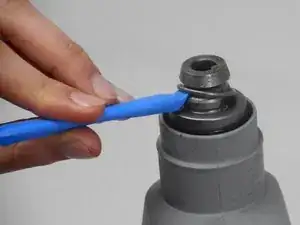

С помощью монтажного лопатки iFixit снимите C-образное кольцо с дрели.
Шаг 12

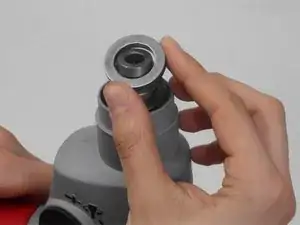

Снимите шайбу, удерживающую шарик.
Шаг 13

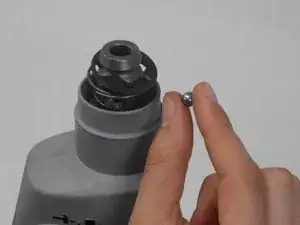

Поверните дрель так, чтобы она была направлена вниз. Вдавите опорную пластину шарика, чтобы выпал шарик диаметром 7 мм.
Шарик может выпасть неожиданно. Следите за процессом и подготовьте чистое рабочее место.
Шаг 14

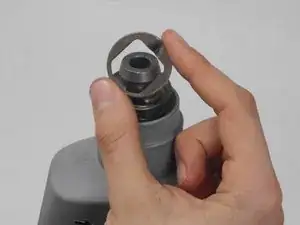

Снимите опорную пластину шарика.
Шаг 15
Снимите коническую пружину.
Шаг 16

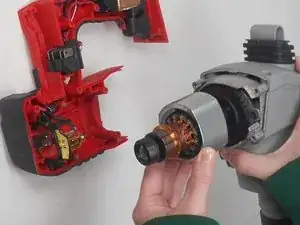

Отделите дрель от сборки боковой ручки.
Шаг 17

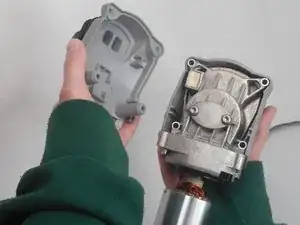

После снятия винтов аккуратно отожмите серую крышку корпуса редуктора от задней части дрели.
Шаг 18

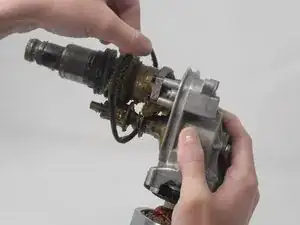

Снимите дрель с серого корпуса редуктора.

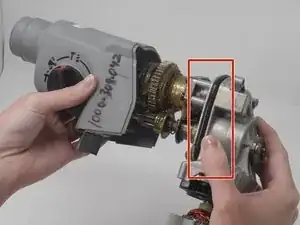

Снимите повреждённую прокладку из картера.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
