Замена мембранного узла с втулкой Milwaukee 5262-21
В этом руководстве показано, как заменить мембранный узел. Неисправный мембранный узел может приводить к нескольким проблемам, включая нерегулярную вибрацию, трение или протекание смазки.
Шаг 1
Удалите десять винтов Torx T20 длиной 19 мм, показанных красным.
Шаг 2
Снимите красный корпус (Housing Assembly), приподняв его вверх от инструмента.
Шаг 3
Удалите два винта Torx T10 длиной 10 мм, крепящие верхние держатели щёток к корпусу мотора.
Удалите два винта Torx T10 длиной 10 мм, крепящие нижние держатели щёток к корпусу мотора.
Шаг 4
Используя металлическую лопатку, отожмите каждый держатель щётки.
Шаг 5
Удалите четыре винта Torx T20 длиной 37 мм, показанные красным.
Шаг 6
Вытяните переднюю часть инструмента из корпуса мотора.
Шаг 7
Удалите два винта Torx T10 длиной 11,5 мм, показанных красным.
Шаг 8
Вытащите якорь 120V из мембранного узла.
Шаг 9
Используя металлическую лопатку, отожмите мембранный узел из корпуса шестерён.
Шаг 10
После ослабления мембраны вы можете вытянуть её из корпуса шестерён.
Шаг 11

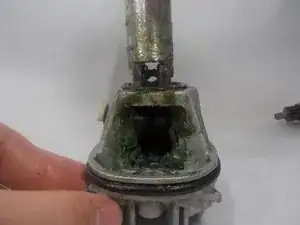

Мембранный узел будет покрыт смазкой. Для удобства выполнения дальнейших операций рекомендуется протереть его, чтобы удалить лишнюю смазку.
После удаления смазки (если необходимо) снимите два винта Torx T20 длиной 15 мм, показанных красным.
Шаг 12

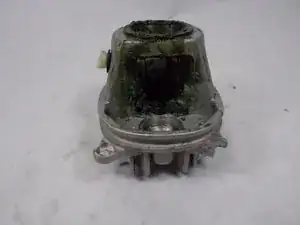

Теперь поднимите и выньте редукционный блок из мембраны.
Шаг 13

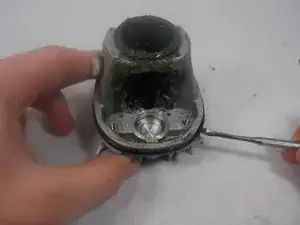

Удалите металлический поршень из мембранного узла.
Шаг 14

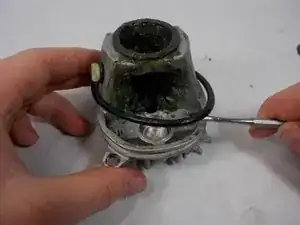

Используя металлическую лопатку, снимите уплотнительное кольцо с узла.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
