Замена переключателя вперед/назад Milwaukee Rotary Hammer 260520 D14A 2016
Если дрель Milwaukee 2605-20 не позволяет переключать ориентацию, следуйте этому руководству, чтобы проверить и заменить переключатель вперед/назад.
Винты на этом устройстве не поддаются легкому удалению.
Шаг 1

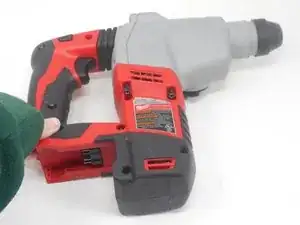

Снимите аккумулятор, выдвинув его из основания.
Шаг 2

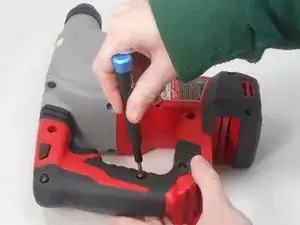

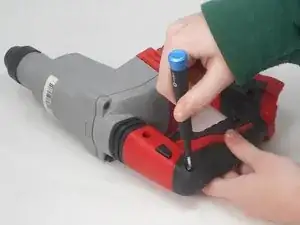

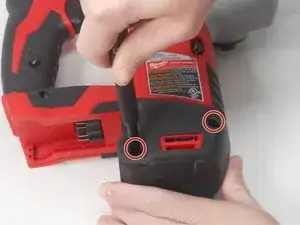

Удалите два винта длиной 20.3 мм с правой стороны основания дрели с помощью отвертки Torx T3.
Шаг 3

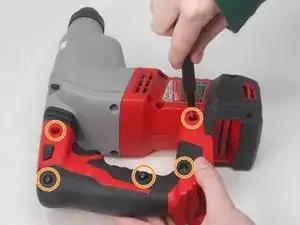

Удалите пять винтов длиной 20.3 мм с правой стороны рукоятки с помощью отвертки Torx T3.
Шаг 4

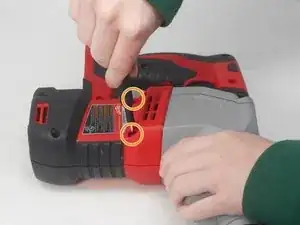

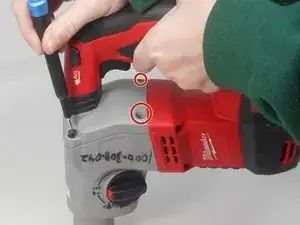

Удалите четыре матовых винта длиной 24 мм на корпусе редуктора у задней крышки дрели (соединяющие патрон с рукояткой) с помощью отвертки Torx T3.
Шаг 5

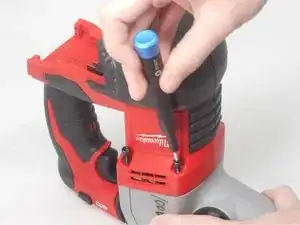

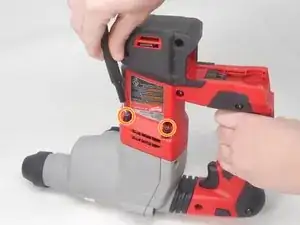

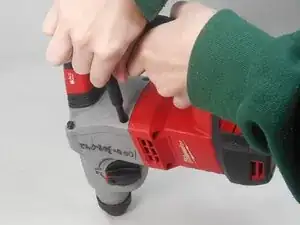

Удалите два винта длиной 24 мм на крышке корпуса под вентиляционными прорезями. Эти винты направлены внутрь дрели.
Шаг 6
С помощью бит для отвертки Torx T5 удалите два винта длиной 26.8 мм с каждой стороны крышки корпуса дрели, расположенные под вентиляционными прорезями. Эти винты направлены вверх.
Шаг 7

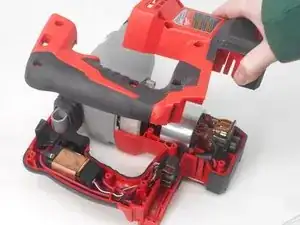

Осторожно разъедините крышки рукоятки дрели.
Шаг 8

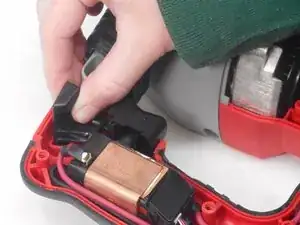

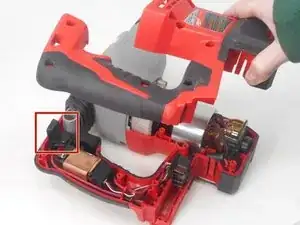

Найдите переключатель вперед/назад на дрели, прямо за механизмом спуска.
Осторожно потяните за спуск, чтобы удалить поврежденный переключатель вперед/назад.
Установите заменяемую деталь, убедившись, что переключатель зафиксировался на месте.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
