Замена подвижного клапана India Mark II

Перед выполнением каких-либо ремонтных работ проведите проверку насоса, подняв и опуская ручку на полные 40 раз. Правильно функционирующий насос выдаст более 10 литров.

Снимите болт с шестигранной головкой с верхней части крышки доступа на головке насоса.

При сборке этот болт должен быть затянут вручную.

Поднимите крышку доступа прямо вверх с головки насоса.

Храните крышку доступа в чистом месте, чтобы предотвратить загрязнение.

У крышки доступа есть язычок, который вставляется в основание головки насоса.

Крышка доступа служит удобной подставкой для хранения гаек и болтов во время разборки.

Установите spacer collar на насосный стержень под поднятой цепью, наклоном вниз с фаской и плоской стороной вверх.

Следующая процедура требует двух человек. Если вы попытаетесь сделать это в одиночку, вы рискуете получить травму и повредить насос.

Поднимите ручку насоса, пока основание цепи не упадет на spacer collar, и цепь не станет свободной. Удерживайте ручку в этом положении, пока цепь отсоединяется.

Используя два отверстия доступа, установите угловой головку ключа на болт и гайку, прикрепляющую цепь к ручке насоса.

Удерживайте ключ на болте неподвижно.

Ослабьте гайку.

Снимите гайку с болта цепи.

Снимите шайбу с болта цепи.

Снимите болт цепи.

Снимите верхнюю часть цепи с ручки насоса.

Снимите два болта с боковой стороны ручки на головке насоса.

Используйте один ключ на болте, а другой на гайке снизу. Удерживайте болт неподвижно и ослабьте гайку.

Снимите два болта и гайки с боковой стороны ручки.

После снятия двух болтов с боковой стороны ручки пусть ваш партнер поддерживает тяжесть ручки.

Снимите два оставшихся болта тем же образом.

Поднимите и снимите головку насоса.

Храните головку насоса в чистом месте, желательно выше уровня земли, чтобы предотвратить загрязнение.

Немного поверните фланец головки, пока углы не свиснут над верхней частью бака достаточно, чтобы можно было ухватиться.

Поднимите фланец головки на примерно один фут над баком.

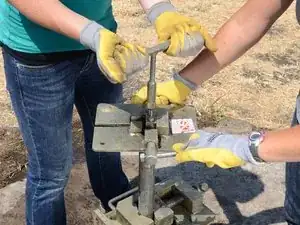

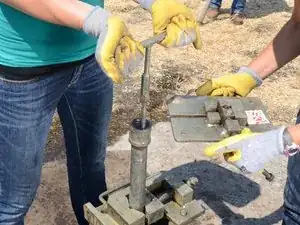

Наденьте зажим стержня на насосный стержень и поддержите его на основании бака.

Убедитесь, что шипы в основании зажима стержня входят в соответствующие отверстия в верхней части бака.

Затяните зажим стержня на насосном стержне.

Убедитесь, что насосный стержень центрирован между губками зажима и надежно зафиксирован.

Опустите фланец головы.

Открутите цепь от верхней части поршня насоса.

Удалите цепь.

Проверьте цепь на наличие признаков износа или повреждений.

Установите цепь в чистое место, например, на дверь доступа, которая была ранее снята.

Уберите опору цепи вокруг поршня насоса.

Удалите стопорную гайку с верхней части поршня насоса.

Снимите фланец головы.

Накрутите стопорную гайку обратно на верхнюю часть поршня насоса.

Надевайте муфту на поршень, на верхнюю часть станины поршня.

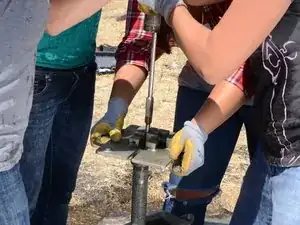

Присоедините T-образную ручку к верхней части поршня насоса.

Ослабьте и снимите станину поршня с поршня.

Муфта опустится на основной стояк.

Закрутите муфту на конец основного стояка.

Используйте труборез, чтобы затянуть муфту на основном стояке.

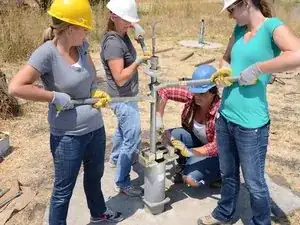

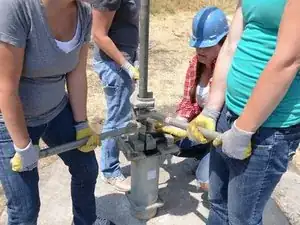

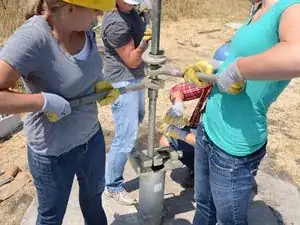

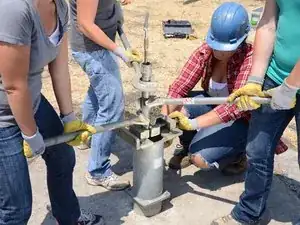

При использовании подъемных рычагов обязательно, чтобы над и под каждым рычагом был зазор, а направления открытий чередовались по вертикали.

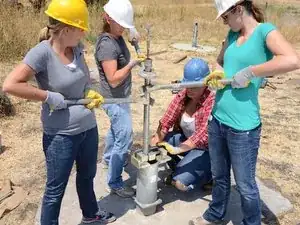

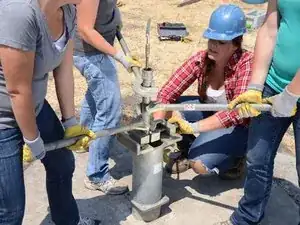

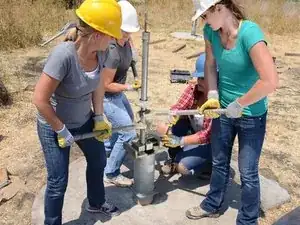

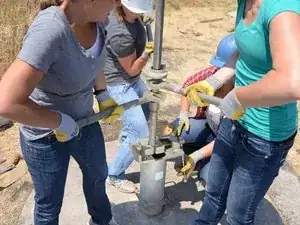

Установите первый подъемный рычаг чуть выше (но не касаясь) трубной станины.

Добавьте еще два подъемных рычага.

Убедитесь в трех вещах о рычагах:

Они должны быть равномерно распределены вокруг основного стояка (120° друг от друга).

Рычаги не должны касаться друг друга, муфты сверху или трубной станины снизу.

Открытия должны чередоваться, чтобы удерживать основной стояк в безопасности.

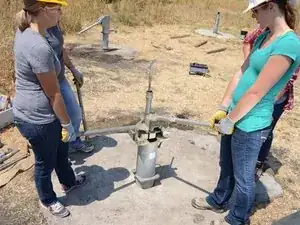

Связь имеет большое значение на протяжении всей этой процедуры.

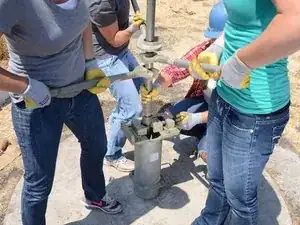

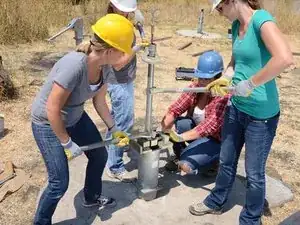

Когда каждый человек поднимает свой подъемный ключ, он объявляет "держу", чтобы дать всем знать, что он держит.

Как только все три подъемщика объявят, что они "держат", ослабьте станины.

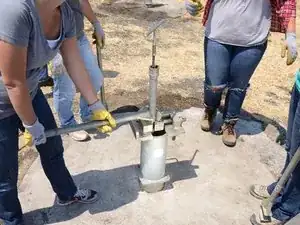

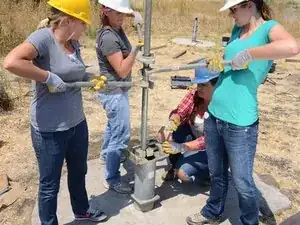

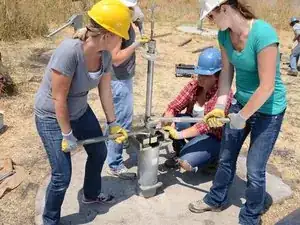

При ослабленных станинах поднимите основной стояк на 1-2 фута.

Поднимайте только столько, сколько всем комфортно.

Затяните трубную станину, следуя следующей процедуре:

Объявите "затягиваю".

Затяните станину.

Объявите "затянуто".

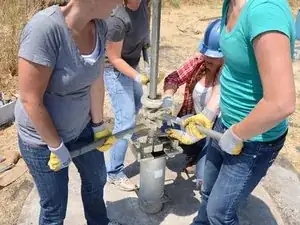

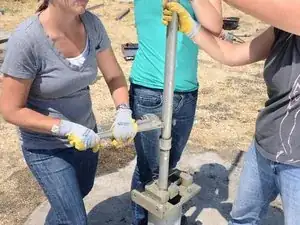

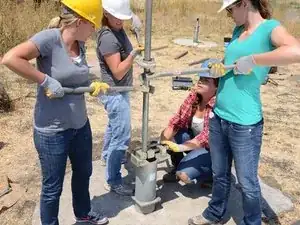

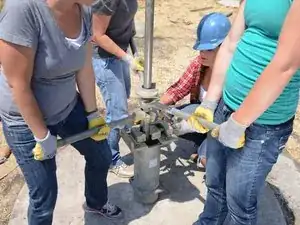

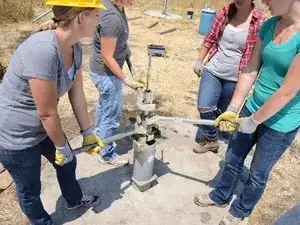

Сдвиньте три подъемных ключа вниз по основному стояку в новые положения для подъема.

Снова убедитесь, что подъемные ключи не касаются ничего выше или ниже и равномерно распределены вокруг трубы.

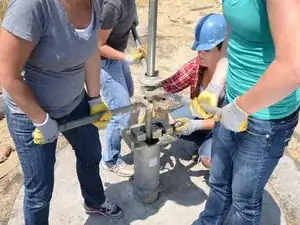

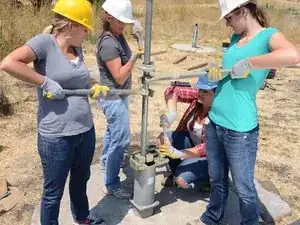

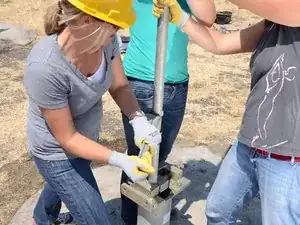

Как только все подъемщики скажут "держу", ослабьте трубную станину.

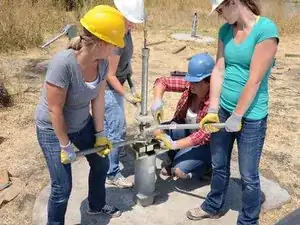

Поднимите основной стояк еще на 1-2 фута.

Затяните трубную станину, следуя той же вербальной процедуре.

Повторяйте эту процедуру несколько раз:

Как только все надежно держат трубу, ослабьте трубную станину.

Поднимите трубу.

Затяните трубную станину.

Сдвиньте подъемные ключи на новое положение.

На десяти футах вы достигнете первой муфты в основном стояке.

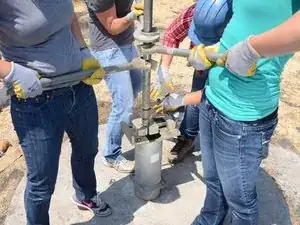

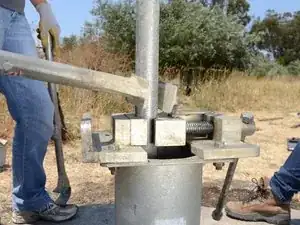

Пока три подъемщика держат основной стояк, оператор станин должен открыть станину достаточно широко, чтобы муфта могла пройти через челюсти.

Поднимите основной подъемник через трубный тесак, пока муфта не выйдет из челюстей.

Затяните трубный тесак и переместите подъемные ключи вниз на новое положение.

Поднимите основной подъемник так, чтобы под муфтой было достаточно места для трех подъемных ключей.

Затяните трубный тесак.

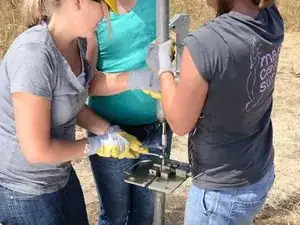

Используйте трубный тесак, чтобы открутить первый участок основного подъемника от муфты.

Будьте осторожны, чтобы не снять муфту с нижнего участка основного подъемника. Возможно, вам потребуется использовать два трубных ключа, чтобы удержать муфту на месте, пока вы ослабляете верхний участок основного подъемника.

Открутите верхний участок основного подъемника от муфты.

Будьте осторожны — труба, вероятно, полна воды, которая будет течь из-под муфты, когда вы будете откручивать трубу.

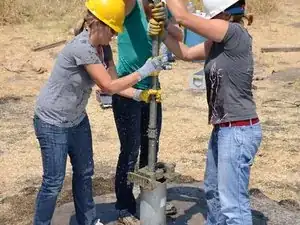

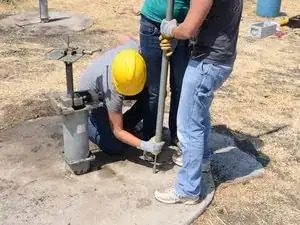

Поднимите участок трубы вертикально от муфты.

Будьте очень осторожны и держите трубу как можно более вертикально. Если она согнется или упадет, это может повредить насосный шток или травмировать кого-то. Всегда имейте как минимум двоих человек, удерживающих трубу.

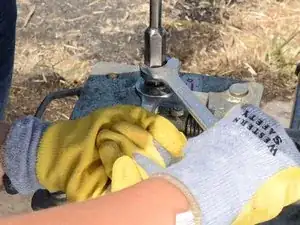

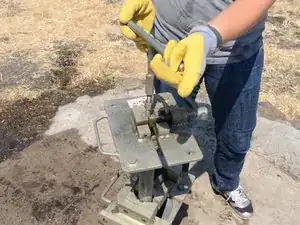

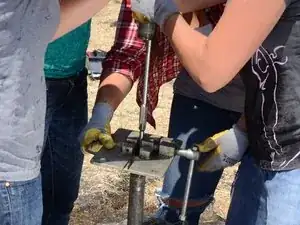

Установите трубный тесак на насосном штоке между участками основного подъемника.

Затяните трубный тесак на насосном штоке.

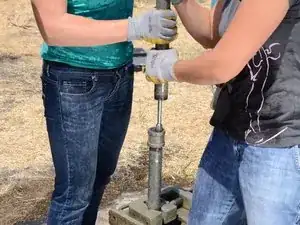

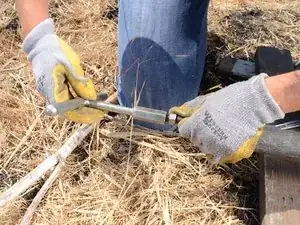

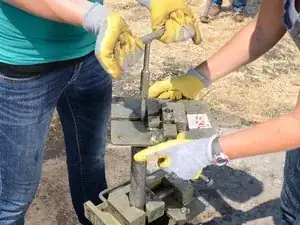

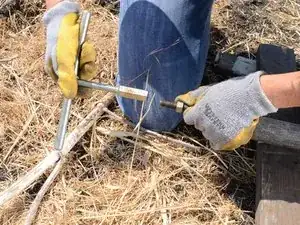

Используйте два ключа, чтобы отсоединить верхний участок насосного штока от нижнего участка.

Удерживайте нижний участок неподвижным и вращайте верхний участок.

После отсоединения поднимите и удалите верхние секции основного подъемника и насосного штока вместе, и уложите их.

Снимите Т-образную ручку с верхней части насосного штока.

Накрутите Т-образную ручку на только что открывшуюся верхнюю часть насосного штока.

Ослабьте и снимите трубный тесак.

Повторите процедуру подъема для оставшихся участков основного подъемника и насосного штока.

Последний участок трубы основного подъемника будет иметь насосный цилиндр, прикрепленный к низу.

Вытяните сборку трубы основного подъемника и цилиндра из скважины и установите сборку на деревянный брусок, чтобы цилиндр не касался земли.

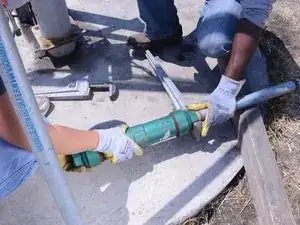

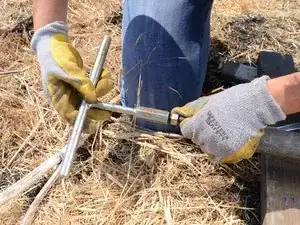

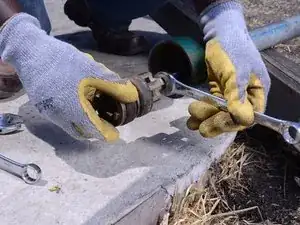

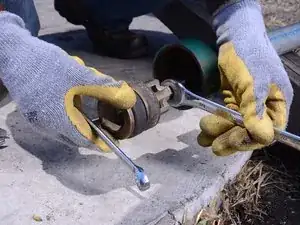

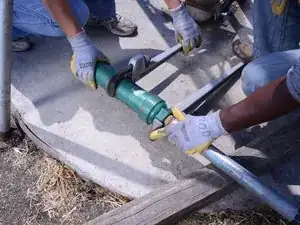

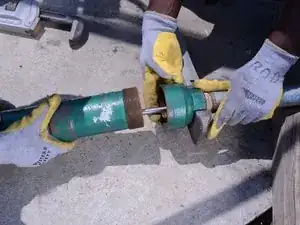

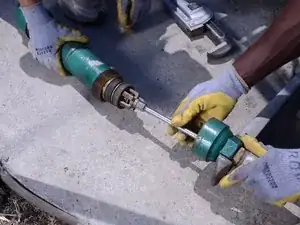

С помощью двух трубных ключей открутите цилиндр от основного подъемника.

Медленно вытяните цилиндр с насосного штока, открывая клапан и дренажный клапан.

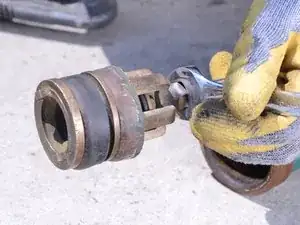

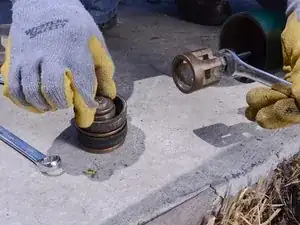

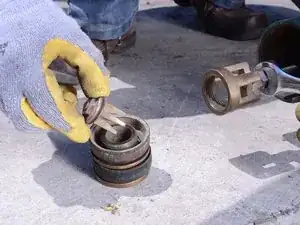

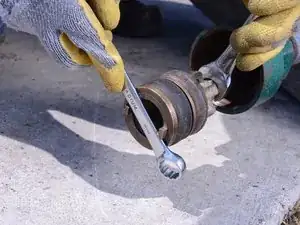

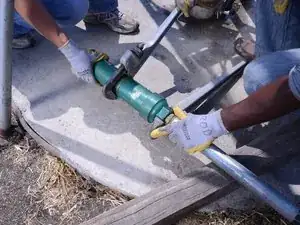

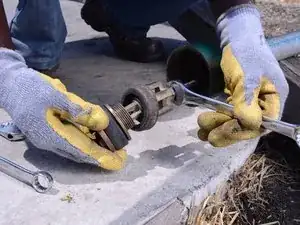

Вставьте ключ в пазы, расположенные в нижней части подвижного клапана.

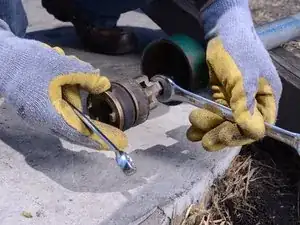

Используя другой ключ для рычага, открутите клапан от насосного штока.

Открутите клапан от насосного штока.

Будьте осторожны, чтобы держать детали клапана над землей.

Проверьте детали клапана на предмет износа.

Снимите запор с клапана, чтобы проверить на предмет износа.

Обязательно запомните порядок и направление компонентов для повторной сборки. Это необходимо, так как насос не будет работать, если клапан не будет установлен правильно.
