Замена цепи India Mark III

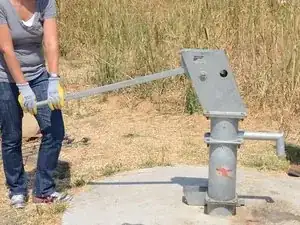

Перед началом любых ремонтных работ проведите испытание насоса на подачу, подняв и опустив рукоять на полный ход 40 раз. Правильно работающий насос выдаёт более 10 литров.

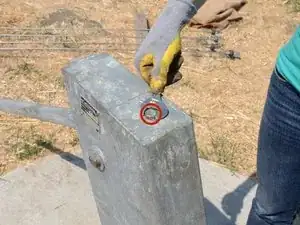

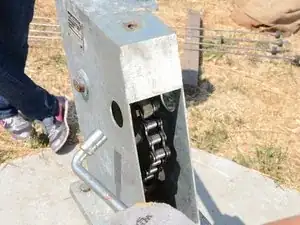

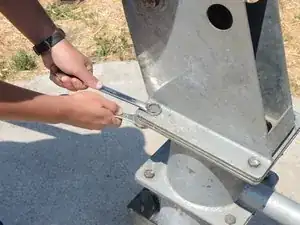

Снимите болт с шестигранной головкой с верхней части люка доступа на головке насоса.

При сборке этот болт должен быть затянут вручную.

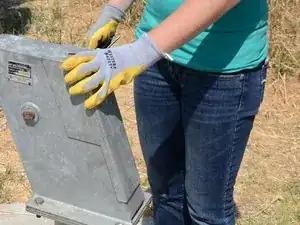

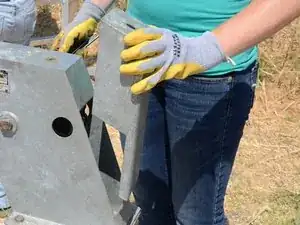

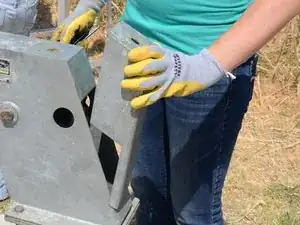

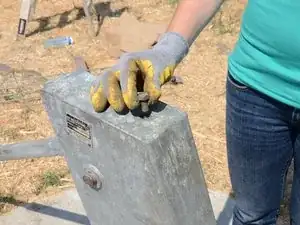

Снимите люк доступа, потянув его прямо вверх с головки насоса.

Храните люк доступа в чистом месте, чтобы избежать загрязнения.

Люк доступа имеет выступ, который входит в паз в основании головки насоса.

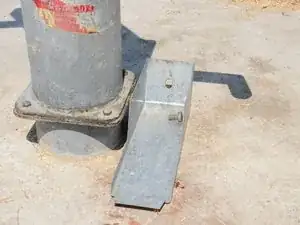

Люк доступа удобно использовать как поддон для хранения гаек и болтов во время разборки.

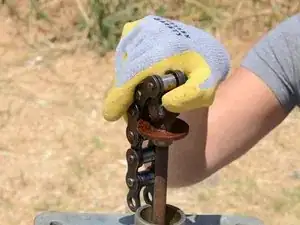

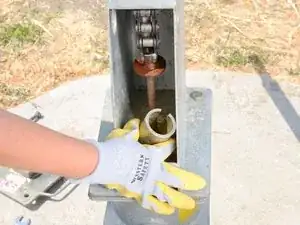

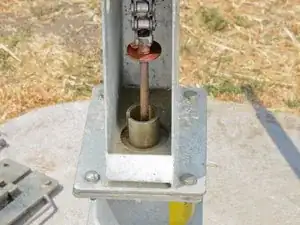

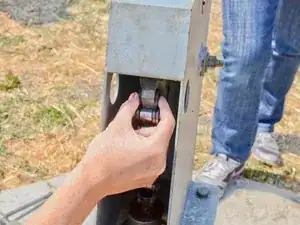

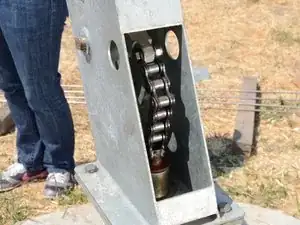

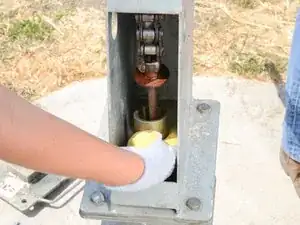

Установите распорную втулку вокруг штока насоса под приподнятой цепью так, чтобы скошенная сторона была внизу, а плоская сторона — наверху.

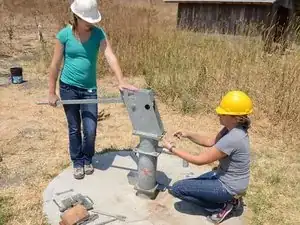

Следующая процедура требует участия двух человек. Если пытаться выполнить её в одиночку, вы рискуете получить травму и повредить насос.

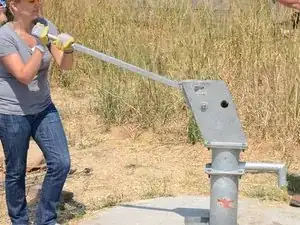

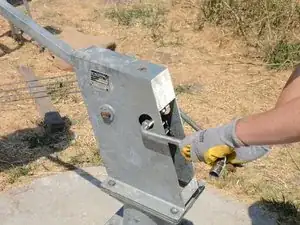

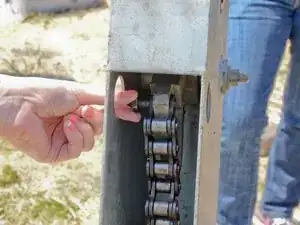

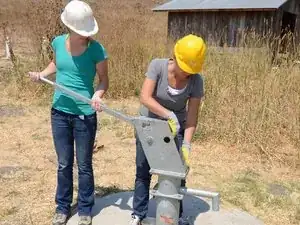

Поднимите рукоять насоса, пока основание цепи не опирается на распорную втулку и цепь не ослабнет. Держите рукоять в этом положении, пока цепь отсоединяют.

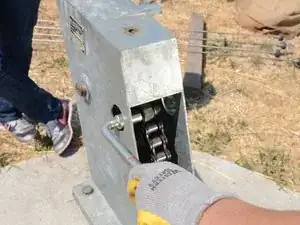

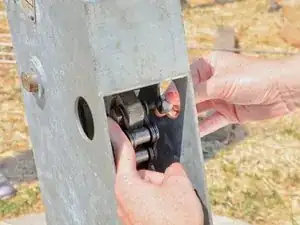

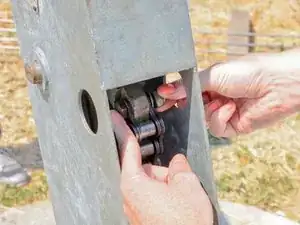

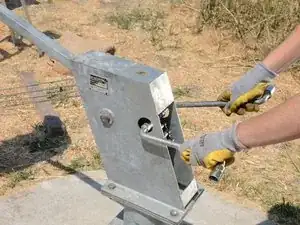

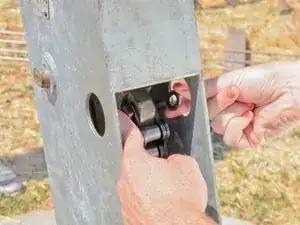

Через два отверстия для доступа установите на болт и гайку, прикрепляющие цепь к рукояти насоса, угловой трещоточный ключ с головкой.

Зафиксируйте ключ на болте.

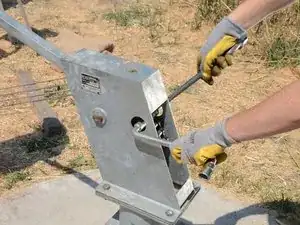

Ослабьте гайку.

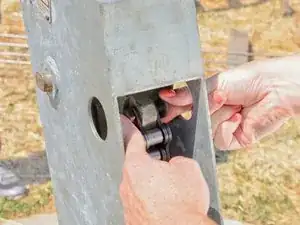

Снимите гайку с болта цепи.

Снимите шайбу с болта цепи.

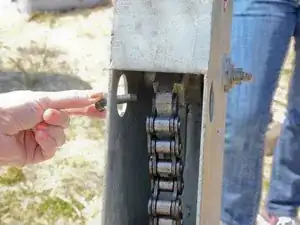

Снимите болт цепи.

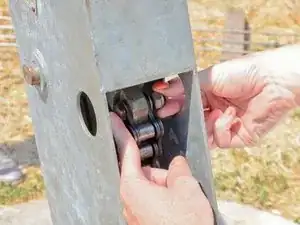

Снимите верхнюю часть цепи, потянув её прямо с рукояти насоса.

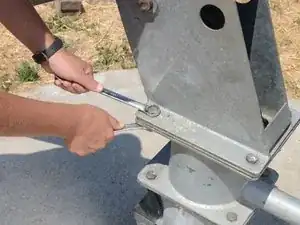

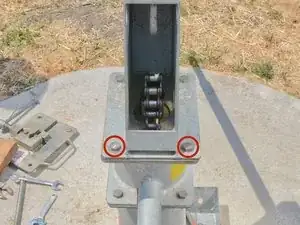

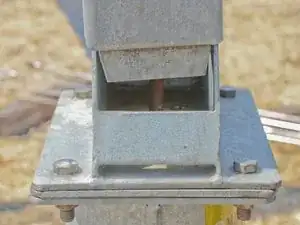

Снимите два болта с стороны рукояти головки насоса.

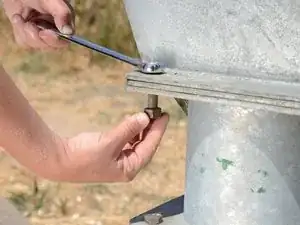

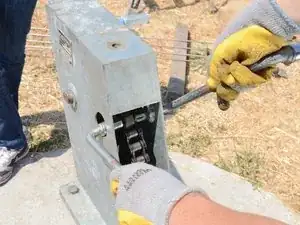

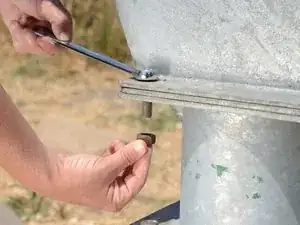

Используйте один ключ на болте и другой на гайке снизу. Зафиксируйте болт и ослабьте гайку.

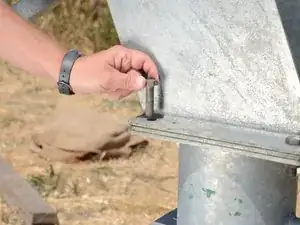

Снимите два болта и гайки со стороны рукояти.

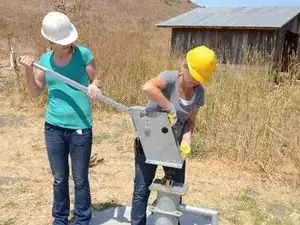

После снятия двух болтов со стороны рукояти попросите помощника поддержать вес рукояти.

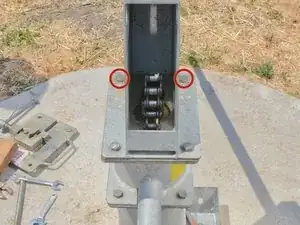

Снимите оставшиеся два болта таким же образом.

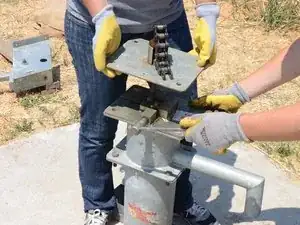

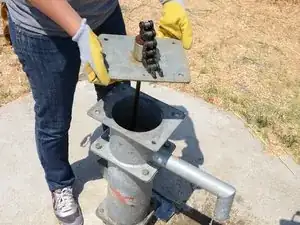

Поднимите и снимите головку насоса с насоса.

Храните головку насоса в чистом месте, предпочтительно на возвышении, чтобы избежать загрязнения.

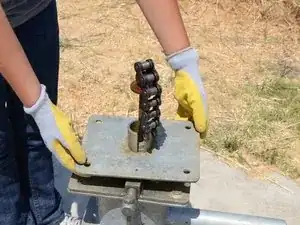

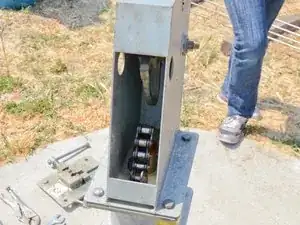

Легко проверните фланец головки, пока углы не выступят над верхом бака настолько, чтобы их можно было схватить.

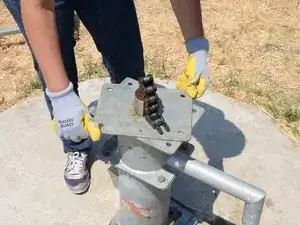

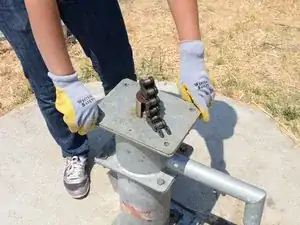

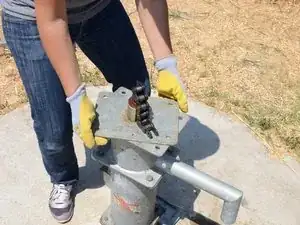

Поднимите фланец головки примерно на один фут над баком.

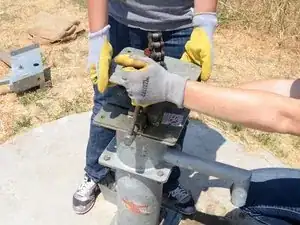

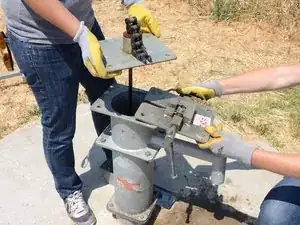

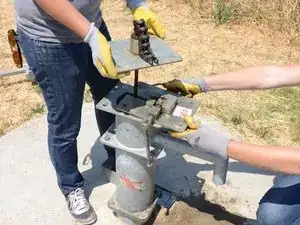

Наденьте зажим штока вокруг штока насоса и опирайте его на основание бака.

Убедитесь, что штифты в основании зажима штока входят в соответствующие отверстия в верхней части бака.

Затяните зажим штока по направлению к штоку насоса.

Убедитесь, что шток насоса расположен по центру между губками зажима и надёжно зажат.

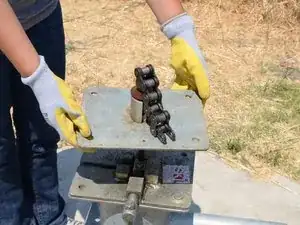

Опустите фланец головки.

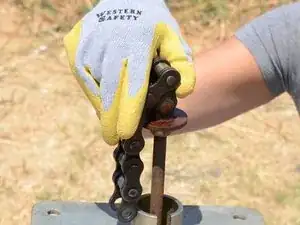

Отвинтите цепь от верхней части штанги насоса.

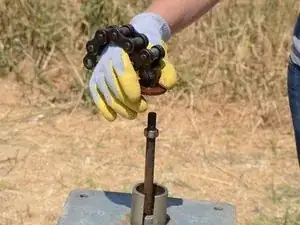

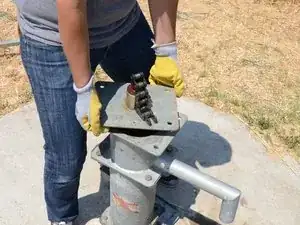

Снимите цепь.

Проверьте цепь на предмет износа или повреждений.

Разместите цепь в санитарном месте, например в ранее снятой сервисной дверце.
