Замена сборки ножного клапана India Mark II

Используйте ключ, чтобы снять болт на верхней части крышки.

При установке крышки этот болт нужно затягивать только от руки.

Снимите верхнюю крышку, потянув её прямо вверх с насоса.

Храните верхнюю крышку в чистом месте, предпочтительно над землёй, чтобы избежать загрязнения.

Опустите рукоятку насоса полностью вниз и удерживайте её в этом положении, открыв шток насоса.

Установите проставку вокруг штока насоса и под точку крепления цепи.

Убедитесь, что проставка установлена конической стороной вниз, а плоской — вверх.

Поднимите рычаг насоса, пока цепь не ослабнет, и удерживайте его в этом положении.

Снимите болт, соединяющий цепь с рукояткой насоса.

Снимите цепь с рукоятки.

Четыре болта крепят головную часть к резервуару с водой, расположены они по углам основания головной части.

Продолжайте поддерживать рукоятку насоса, чтобы головка не упала после снятия всех болтов.

Снимите четыре болта с основания резервуара с водой.

Поднимите головку насоса с резервуара с водой и поместите её в чистое место, предпочтительно над землёй, чтобы избежать загрязнения.

Поднимите сборку плунжера и разделительную пластину, установите хомут штока под разделительной пластиной.

Затяните хомут штока и аккуратно установите разделительную пластину сверху.

Снимите проставку.

Удерживайте хомут штока неподвижно при снятии цепи со штока насоса. Проверьте цепь на наличие признаков повреждения.

Отведите цепь в сторону и используйте её как рычаг, как показано на первом изображении.

Снимите контргайку, повернув её против часовой стрелки.

Снимите разделительную пластину.

Установите контргайку обратно.

Установите Т-образную рукоятку, завернув её до упора в контргайку.

Поднимите Т-образную рукоятку, чтобы снять нагрузку с хомута штока.

Снимите хомут штока и медленно опустите Т-образную рукоятку.

Шток насоса будет опираться на концевую крышку, расположенную под цилиндром насоса. Важно медленно опускать Т-образную рукоятку, чтобы не повредить насос.

Четыре болта крепят резервуар с водой к основанию насоса. Они расположены в нижних углах резервуара с водой.

Снимите четыре болта с основания резервуара с водой.

Поднимите резервуар с водой примерно на 30 см.

Наденьте хомут основания на открытую трубу и затяните его к основной подающей трубе.

Закрепите хомут основания к основанию насоса двумя комплектами болта и гайки, установленными с противоположных сторон.

Затягивания от руки будет достаточно для крепления хомута основания.

Используйте болты и гайки, снятые с основания резервуара с водой или с основания головной части.

Поверните резервуар с водой против часовой стрелки, пока он не отсоединится от трубы.

Следите за тем, чтобы резервуар оставался ровным, чтобы не повредить резьбу.

Поднимите резервуар с водой к Т-образной рукоятке и закрепите хомут штока на штоке насоса.

Снимите Т-образную рукоятку.

Снимите резервуар с водой и проверьте наличие признаков засорения.

Храните в чистом месте, чтобы избежать загрязнения.

Наденьте соединитель трубы на шток насоса.

Установите Т-образную рукоятку на шток насоса.

Поднимите Т-образную рукоятку, чтобы снять нагрузку с хомута штока.

Ослабьте и снимите хомут штока.

Наверните соединитель трубы на резьбовой конец основной подающей трубы и медленно опустите Т-образную рукоятку.

Для подъёма трубы потребуется как минимум три человека: двое поднимают трубу, а один управляет зажимом основания. Работники должны постоянно согласовывать, готовы ли они к подъёму, поднимают ли и надёжно ли закреплён зажим на основании.

Двум людям необходимо установить газовые ключи на стояк по обе стороны друг от друга.

Газовые ключи всегда должны быть установлены таким образом, чтобы их зазоры были направлены в противоположные стороны и они не касались друг друга, зажима основания или соединительной муфты трубы.

Двое работников с газовыми ключами должны создать небольшое усилие вверх на стояке, в то время как оператор зажима основания ослабляет зажим.

Равномерно поднимите трубу, не превышая комфортной высоты подъёма для любого из поднимающих. После достижения максимальной высоты подъёма вновь зафиксируйте зажим основания.

Опустите газовые ключи и повторите этот шаг, пока соединительная муфта трубы не достигнет зажима основания.

Когда соединительная муфта достигнет зажима, раскройте зажим шире, чтобы муфта могла пройти. Поднимите стояк примерно на один фут выше зажима и снова зафиксируйте трубу.

При необходимости выполните несколько подъёмов, чтобы достичь нужной высоты муфты.

Установите один газовый ключ на открытую муфту, а второй — на стояк выше муфты. Третий человек должен зафиксировать верхнюю часть трубы.

Убедитесь, что раскрывающийся конец газового ключа направлен в сторону вращения.

Удерживайте ключ на муфте неподвижно, в то время как ключ на стояке поворачивают против часовой стрелки до отделения трубы.

Поднимите верхнюю трубу и установите стяжку для штока на шток насоса ниже соединительной муфты штока.

Поднимите и удерживайте верхнюю трубу достаточно высоко, чтобы открыть соединительную муфту штока насоса.

Наденьте один разводной ключ на нижнюю часть соединительной муфты штока насоса. Удерживайте этот ключ неподвижно.

Установите второй ключ на верхнюю часть соединительной муфты штока насоса. Поверните его против часовой стрелки, пока соединение не разъединится.

Отведите верхнюю трубу от насоса и положите её набок, в стороне от насоса.

Не кладите трубу прямо на траву или землю, чтобы не попали загрязнения, которые могут затруднить течение воды.

Снимите Т-образную рукоятку со штока насоса.

Установите Т-образную рукоятку на шток насоса, оставшийся в скважине.

Поднимите Т-образную рукоятку, чтобы снять нагрузку со стяжки штока.

Ослабьте и снимите стяжку штока.

Медленно опустите Т-образную рукоятку.

Повторите шаги 18–23, пока не доберётесь до цилиндра насоса.

Цилиндр насоса не пройдёт через зажим основания, но должен быть виден сквозь него.

Когда доберётесь до цилиндра насоса, поднимите трубу так, чтобы цилиндр находился чуть ниже зажима основания, но не касался его.

Зафиксируйте стояк зажимом основания.

Зафиксируйте трубу, удерживая её, и открутите зажим от основания насоса.

Ровно поднимите стояк, цилиндр насоса и зажим вверх из скважины.

Аккуратно установите цилиндр, чтобы не повредить, предпочтительно на чистой поверхности.

Ослабьте и снимите зажим основания.

Положите цилиндр насоса набок.

Используйте два газовых ключа, чтобы разъединить стояк и цилиндр насоса.

Отделите цилиндр насоса от трубы.

Цилиндр насоса по-прежнему соединён со стояком через шток насоса.

Сдвиньте цилиндр насоса вниз достаточно, чтобы открыть соединение штока насоса.

Отделите цилиндр насоса от трубы и штока, используя два разводных ключа.

Установите один газовый ключ на корпус цилиндра насоса, а второй — на нижнюю заглушку.

Поверните нижнюю заглушку против часовой стрелки, пока она не отделится от корпуса насоса.

Снимите нижнюю заглушку.

В нижней заглушке находится сборка обратного клапана.

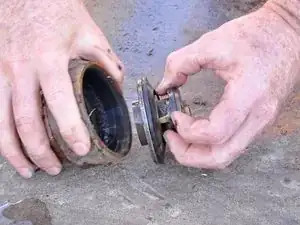

Извлеките обратный клапан, потянув его прямо из заглушки.

Вытащите нижнее уплотнение, если оно не вышло вместе с обратным клапаном.

Проверьте компоненты обратного клапана на износ или повреждения.

На третьем изображении показан порядок компонентов обратного клапана.

После сборки цилиндра насоса проверьте его, перемещая клапан вверх и вниз в ведре с водой, чтобы убедиться, что все компоненты установлены правильно.

При движении клапана вверх вода должна вытекать сверху насоса, а при движении вниз вода не должна проходить через нижнюю часть насоса.
