Замена ходового клапана India Mark II

Используйте ключ, чтобы открутить болт на вершине крышки.

При установке крышки этот болт нужно затягивать только вручную.

Снимите верхнюю крышку, потянув её прямо вверх с насоса.

Храните верхнюю крышку в чистом месте, желательно над уровнем земли, чтобы предотвратить загрязнение.

Опустите рычаг насоса до упора и удерживайте в этом положении, чтобы открыть шток насоса.

Наденьте распорку на шток насоса под точкой крепления цепи.

Убедитесь, что коническая сторона распорки направлена вниз, а плоская — вверх.

Поднимите рычаг насоса до тех пор, пока не исчезнет натяжение в цепи, и удерживайте его в этом положении.

Снимите болт, соединяющий цепь с рукояткой насоса.

Снимите цепь с рукоятки.

Четыре болта крепят головную секцию к водяному баку; они находятся в углах основания головной секции.

Продолжайте поддерживать рукоятку насоса, чтобы головка насоса не упала, когда все болты будут удалены.

Снимите 4 болта в основании водяного бака.

Снимите головку насоса с водяного бака и поместите её в чистое место, предпочтительно над уровнем земли, чтобы предотвратить загрязнение.

Поднимите узел поршня и разделительную плиту и установите под разделительную плиту зажим для штока.

Затяните зажим для штока и осторожно опустите разделительную плиту на него.

Снимите распорку.

Держите зажим для штока неподвижно при снятии цепи со штока насоса. Проверьте цепь на наличие признаков повреждений.

Расправьте цепь в сторону и используйте её как рычаг, как показано на первой фотографии.

Снимите контргайку, повернув её против часовой стрелки.

Снимите разделительную плиту.

Установите контргайку на место.

Установите Т-образную ручку, завернув её до упора в контргайку.

Поднимите Т-образную ручку, чтобы снять нагрузку с зажима для штока.

Снимите зажим для штока и медленно опустите Т-образную ручку.

Шток насоса будет опираться на торцевую крышку, расположенную под цилиндром насоса. Важно опускать Т-образную ручку медленно, чтобы не повредить насос.

Четыре болта крепят водяной бак к основанию насоса. Они расположены в нижних углах водяного бака.

Снимите 4 болта в основании водяного бака.

Поднимите водяной бак примерно на 30 сантиметров.

Наденьте зажим основания вокруг оголённой трубы и затяните его на подводящей трубе.

Зафиксируйте зажим основания к основанию насоса двумя комплектами болтов и гаек, установленными на противоположных сторонах друг от друга.

Достаточно затянуть вручную для фиксации зажима основания.

Используйте гайки и болты, снятые с основания водяного бака или основания головной секции.

Поворачивайте водяной бак против часовой стрелки, пока он не освободится от трубы.

Держите бак ровно, чтобы избежать срыва резьбы.

Поднимите водяной бак к Т-образной ручке и закрепите зажим для штока на штоке насоса.

Снимите Т-образную ручку.

Снимите водяной бак и проверьте его на наличие засоров.

Храните в чистом месте, чтобы предотвратить загрязнение.

Наденьте соединитель труб на шток насоса.

Установите Т-образную ручку на шток насоса.

Поднимите Т-образную ручку, чтобы снять нагрузку с зажима для штока.

Ослабьте и снимите зажим для штока.

Вверните соединитель труб в резьбовой конец подъёмной трубы и медленно опустите Т-образную ручку.

Для подъёма трубы потребуется как минимум три человека. Двое — для подъёма, и один — для работы с опорным хомутом. Рабочие должны постоянно сообщать друг другу о готовности, начале подъёма и о том, надёжно ли зафиксирован опорный хомут.

Пусть двое поместят разводные ключи C по обе стороны от стояка на противоположных сторонах.

Разводные ключи C всегда должны располагаться так, чтобы их отверстия были направлены навстречу друг другу и они не соприкасались друг с другом, с опорным хомутом или с муфтой трубы.

Пусть двое, держащие разводные ключи C, приложат лёгкое направленное вверх усилие к стояку, пока оператор опорного хомута ослабляет хомут.

Поднимайте трубу равномерно, не превышая удобную высоту подъёма ни для одного из поднимающих. Повторно зафиксируйте опорный хомут, как только достигнута максимальная комфортная высота подъёма.

Опустите разводные ключи C и повторяйте этот шаг до тех пор, пока муфта трубы не достигнет опорного хомута.

Когда муфта трубы достигнет, разожмите хомут сильнее, чтобы муфта могла пройти. Поднимите стояк примерно на одну фут (≈30 см) выше хомута и снова зафиксируйте трубу.

При необходимости выполните несколько подъёмов, чтобы добиться нужной высоты муфты.

Поставьте один трубный ключ на оголённую муфту, а другой — на стояк выше муфты. Третий человек должен стабилизировать верхнюю трубу.

Обязательно располагайте открытое зубчатое отверстие трубного ключа в направлении, в котором вы будете проворачивать ключи.

Держите ключ на муфте неподвижно, пока ключ на стояке поворачивают против часовой стрелки, пока труба не освободится.

Поднимите верхнюю трубу и установите стержневой хомут на штангу насоса ниже муфты штанги насоса.

Поднимите и удерживайте верхнюю трубу достаточно высоко, чтобы открыть муфту штанги насоса.

Наденьте один рожковый ключ на нижнюю часть муфты штанги насоса. Держите этот ключ неподвижно.

Наденьте другой ключ на верхнюю часть муфты штанги насоса. Поворачивайте этот ключ против часовой стрелки, пока муфта не разойдётся.

Оттяните верхнюю трубу от насоса и положите её на бок в стороне от насоса.

Не кладите трубу прямо на траву или в землю, чтобы избежать попадания загрязнений внутрь трубы, которые могут препятствовать потоку воды.

Снимите Т-образную рукоятку с штанги насоса.

Установите Т-образную рукоятку на штангу насоса, оставшуюся в скважине.

Поднимите Т-образную рукоятку, чтобы снять нагрузку со стержневого хомута.

Ослабьте и снимите стержневой хомут.

Аккуратно опустите Т-образную рукоятку.

Повторяйте шаги 18–23, пока не доберётесь до корпуса насоса.

Корпус насоса не пройдёт через опорный хомут, но должен быть виден через опорный хомут.

Когда вы достигнете корпуса насоса, поднимите трубу так, чтобы корпус насоса находился непосредственно под опорным хомутом, не касаясь его.

Зафиксируйте стояк основным хомутом.

Стабилизируйте трубу, удерживая её, и отвинтите опорный хомут от основания насоса.

Поднимите стояк, корпус насоса и опорный хомут прямо вверх и выньте из скважины.

Осторожно поставьте корпус на землю, чтобы избежать повреждений, предпочтительно на чистую поверхность.

Ослабьте и снимите опорный хомут.

Положите корпус насоса на бок.

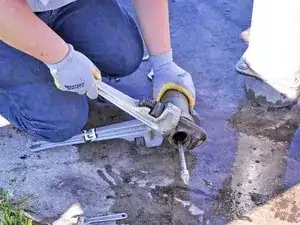

Используйте два трубных ключа, чтобы отделить стояк от корпуса насоса.

Отделите корпус насоса от трубы.

Корпус насоса всё ещё прикреплён к стояку через штангу насоса.

Сдвиньте корпус насоса вниз настолько, чтобы обнажить соединение штанги насоса.

Отделите корпус насоса от трубы и толкателя, используя два разводных ключа.

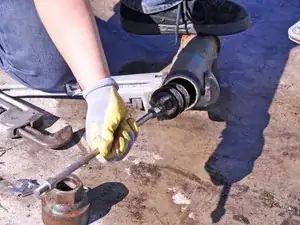

Поместите трубный ключ на корпус насоса и другой трубный ключ на верхнюю крышку корпуса.

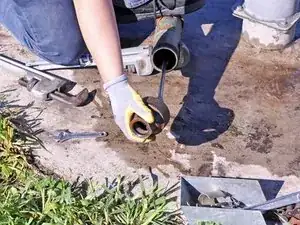

Поворачивайте крышку против часовой стрелки, пока она не отделится от корпуса насоса.

Снимите крышку корпуса насоса со штанги насоса.

Выньте клапан хода (подвижный клапан) из корпуса насоса.

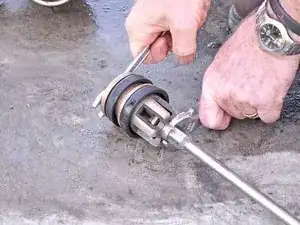

Используйте рожковый ключ или другой твёрдый плоский инструмент, чтобы упереться им в две лапки на дне клапана хода.

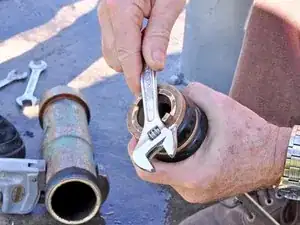

Наденьте рожковый ключ на верхнюю часть клапана хода. Держите этот ключ неподвижно, пока другим ключом поворачиваете против часовой стрелки, пока нижняя часть не открутится.

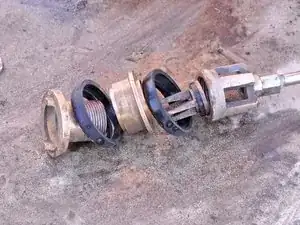

Разберите насосный узел и осмотрите или замените детали по необходимости.

Обратите внимание на направление и форму составных частей клапана хода на третьем изображении и убедитесь, что в вашем насосе установлены правильные компоненты.

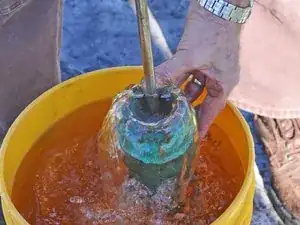

После сборки корпуса насоса проверьте его, перемещая ходовой клапан вверх и вниз, чтобы убедиться, что все компоненты установлены правильно.

На подъёме клапана вода должна вытекать из верхней части насоса, а на опускании воды не должно проталкиваться через нижнюю часть насоса.
