Замена штанги насоса India Mark III

Перед началом любых ремонтных работ проведите водный тест насоса, подняв и опустив рукоятку на полные 40 ходов. Правильно работающий насос должен выдавать более 10 литров.

Снимите болт с головкой под шестигранник с верхней части люка доступа на головке насоса.

При сборке этот болт должен быть затянут вручную.

Снимите люк доступа, потянув его прямо вверх с головки насоса.

Храните люк доступа в санитарном месте, чтобы предотвратить загрязнение.

Люк доступа имеет выступ, который входит в основание головки насоса.

Люк доступа удобно использовать как поддон для хранения гаек и болтов во время разборки.

Разместите распорную втулку вокруг штанги насоса ниже поднятой цепи, с фаской вниз и плоской стороной вверх.

Следующая процедура требует двух человек. Если Вы попытаетесь выполнить её в одиночку, Вы рискуете получить травму и повредить насос.

Поднимите рукоятку насоса до тех пор, пока основание цепи не оперется на распорную втулку и цепь не станет свободной. Удерживайте рукоятку в этом положении, пока цепь отсоединяется.

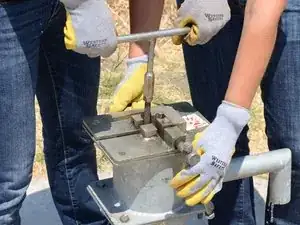

Через два отверстия доступа установите угловой трещоточный ключ на болт и гайку, крепящие цепь к рукоятке насоса.

Удерживайте ключ на болте неподвижно.

Ослабьте гайку.

Снимите гайку с болта цепи.

Снимите шайбу с болта цепи.

Снимите болт цепи.

Снимите верхнюю часть цепи прямо с рукоятки насоса.

Снимите два болта с стороны рукоятки головки насоса.

Используйте один ключ на болте и другой на гайке под ним. Удерживайте болт неподвижно и ослабьте гайку.

Снимите два болта и гайки со стороны рукоятки.

После снятия двух болтов со стороны рукоятки попросите партнёра поддержать вес рукоятки.

Снимите оставшиеся два болта таким же образом.

Поднимите и снимите головку насоса с насоса.

Храните головку насоса в санитарном месте, предпочтительно над землёй, чтобы предотвратить загрязнение.

Лёгким поворотом фланца головки добейтесь, чтобы углы выступали над верхом бака настолько, чтобы их можно было схватить.

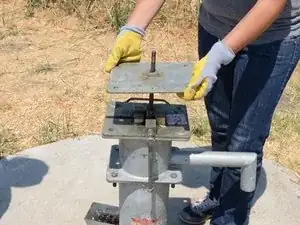

Поднимите фланец головки примерно на одну фут (около 30 см) над баком.

Наденьте хомут на штангу насоса и опирайте его на основание бака.

Убедитесь, что штифты в основании хомута входят в соответствующие отверстия в верхней части бака.

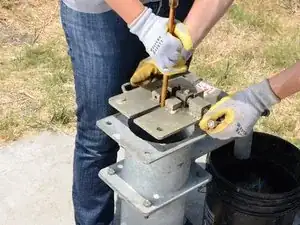

Затяните хомут вокруг штанги насоса.

Убедитесь, что штанга насоса центрирована в захватах хомута и надёжно зажата.

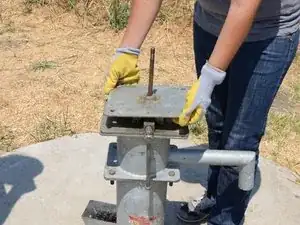

Опустите фланец головки.

Открутите цепь от верхней части штанги насоса.

Снимите цепь.

Проверьте цепь на предмет износа или повреждений.

Поместите цепь в чистое место, например на ранее снятую ревизионную крышку.

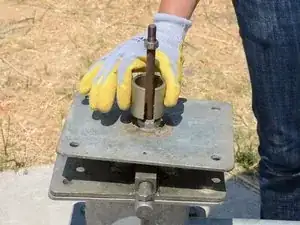

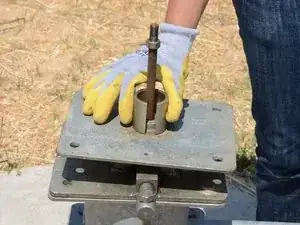

Снимите распорную втулку с штанги насоса.

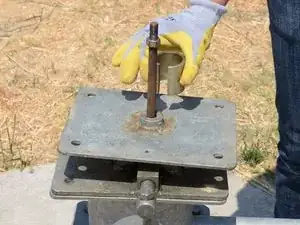

Снимите контргайку с верхней части штанги насоса.

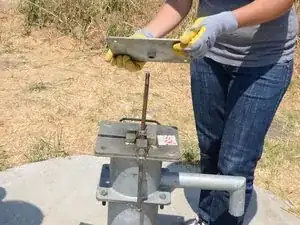

Снимите фланец головки.

Навинтите контргайку обратно на верх штанги насоса.

Навинтите T-образную рукоятку на верх штанги насоса. Затяните рукоятку упиранием в контргайку.

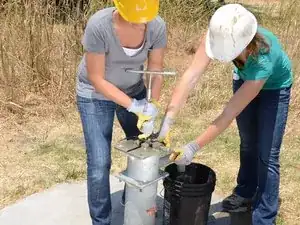

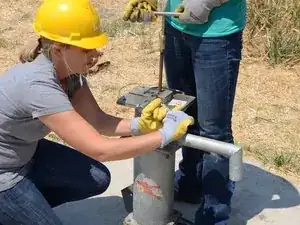

Пусть один участник слегка подтянет T-рукоятку вверх, пока другой ослабляет зажим штанги. Это предотвратит повреждение насоса.

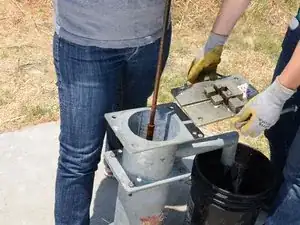

Снимите зажим штанги с бака.

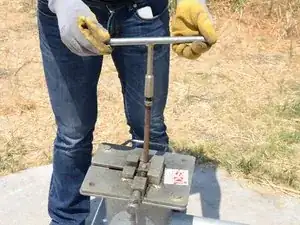

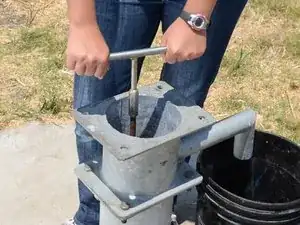

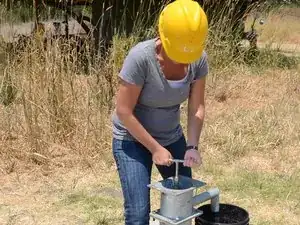

Используйте T-рукоятку, чтобы повернуть всю штангу насоса по часовой стрелке на несколько полных оборотов.

Обратный клапан имеет резьбу и ввернётся в основание плавающего клапана, что позволит поднять оба клапана из скважины вместе.

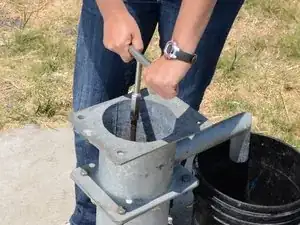

Продолжайте вращать до значительного увеличения сопротивления. Обратный клапан создаст это сопротивление, когда полностью ввинтится в основание плавающего клапана.

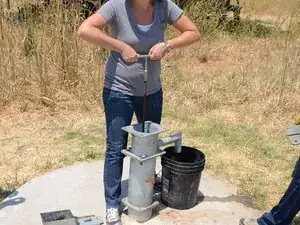

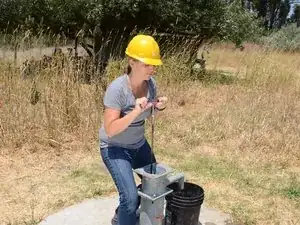

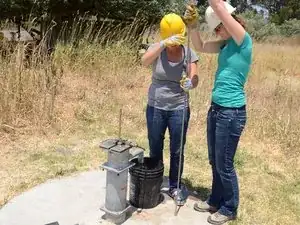

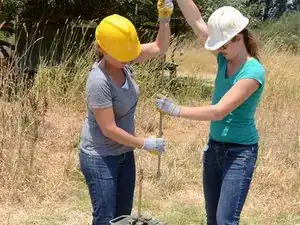

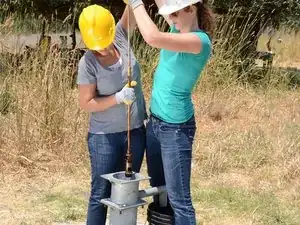

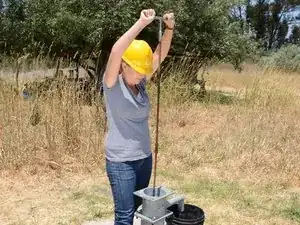

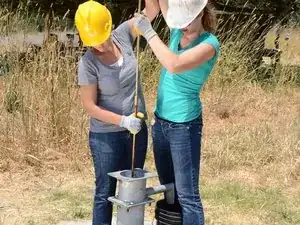

Используйте T-рукоятку, чтобы вытащить штангу насоса прямо вверх из скважины.

Подтяните штангу на несколько футов вверх, пройдя первый стык.

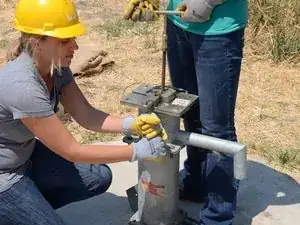

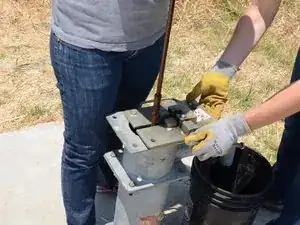

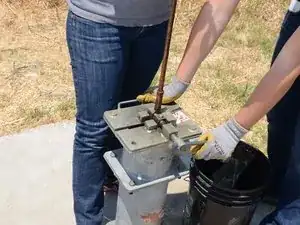

Установите зажим штанги на основание насоса.

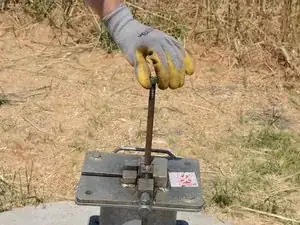

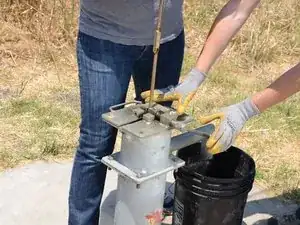

Затяните зажим штанги на штанге насоса.

Убедитесь, что между стыком и зажимом штанги есть как минимум 6 дюймов пространства, чтобы было достаточно места для работы. При необходимости продолжайте вытягивать штангу из скважины перед затяжкой зажима, чтобы обеспечить требуемый зазор.

Убедитесь, что зажим штанги затянут на штанге насоса.

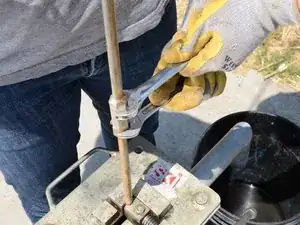

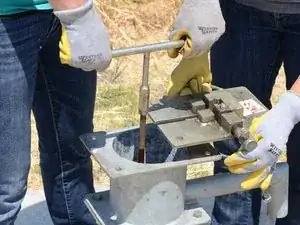

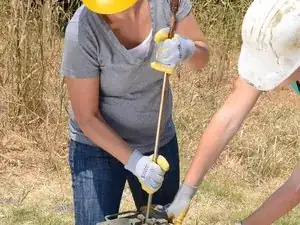

Используйте два ключа, чтобы ослабить стык между верхним участком штанги и остальной частью штанги насоса.

Отделите верхний участок штанги от стыка.

Поднимите верхний участок штанги и снимите его.

Поместите участок штанги в чистое место и снимите T-рукоятку с верха.

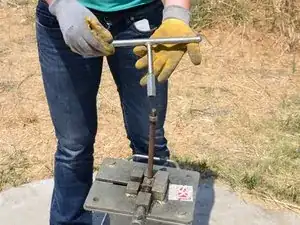

Навинтите контргайку и T-рукоятку на верх оставшегося участка штанги, находящегося в скважине.

Затяните T-рукоятку упиранием в контргайку.

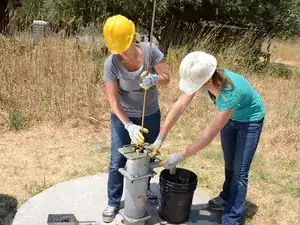

Ослабьте зажим штанги и повторите процедуру для следующего участка штанги.

Когда вы дойдёте до последнего участка штанги, снимите зажим штанги с бака.

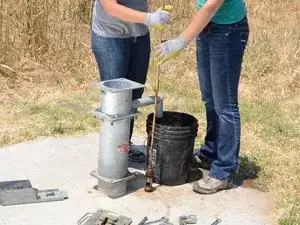

Поднимите штангу насоса вместе с клапанами прямо вверх из скважины.

Отложите штангу, следя за тем, чтобы клапаны оставались чистыми и не касались земли.
